DSO138mini цифровой осциллограф комплект DIY обучения Карманный DSO138 обновления Mar28 (от 794 руб.)

Описание

100% абсолютно новый и качественный
Особенности:
DSO138mini вносит следующие улучшения:
1. Улучшенная структура и меньший размер
2. Питание от USB или аккумулятора.
3. внешний триггер вход.
4. Серийный выход данных сигналов.
5. Общий контроллер.

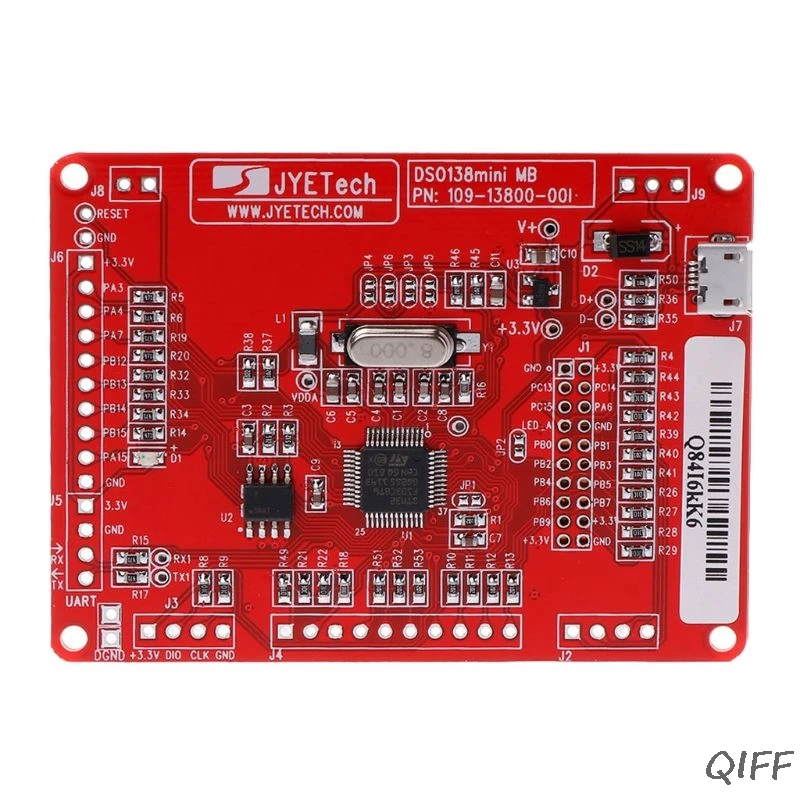

DSO138mini делает MCU и lcd оставаться в одной печатной плате, чтобы избежать проблемных соединений штыревого заголовка, которые были использованы в DSO138. Это не только повышает надежность продукта, но и позволяет основной плате стать гибким контроллером общего назначения.
Триггер DSO138mini's может надежно работать под настройками timebase 10us и 20us. Данные о форме волны могут быть отключены через Серийный порт, и данные могут быть легко отображены на ПК с помощью другого программного обеспечения, как Gnuplot. На этом фото показана та же форма сигнала, что и на ПК с помощью Gnuplot.
Параметры:
Основные характеристики DSO138
Аналоговый, диапазон пропускания: 0-200 кГц
Частота дискретизации: 1 МСПС Макс.
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Вертикальное разрешение: 12 бит
Timebase: 10us/Div-500 s/Div
Длина записи: 1024 точек
Встроенный тестовый сигнал 1 кГц/3,3 В
Доступна функция замороженного (удержания) сигнала
Save/вспомните сигнала
Последовательный сигнала данные
Вертикальный
Количество каналов: 1
Аналоговый, диапазон пропускания: 0-200 кГц
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC, GND
Горизонтальные
Максимальная частота дискретизации в реальном времени: 1 МСПС
Timebase: 10us/Div-500 s/Div
Запись Длина: 1024
Триггер
Режимы триггера: Auto, Normal, Single
Типы триггеров: подъемный/падающий край
Положение триггера: 1/2 фиксированного размера буфера
Дисплей
2,4 дюймовый цветной TFT lcd с разрешением 320x240
Питание
3,5 В-6 В постоянного тока
Ток питания: 120 мА @ 5 В
Физические
Размеры: 7x8 см/2,76x3,15 дюйма
Основной Цвет: красный
Примечание:1. возможны отклонения в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете перед покупкой.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!
3. DSO138mini цифровой осциллограф только комплект, другие аксессуары демо на картинке не включены! без акриловой оболочки.

Посылка включает:
1 комплект осциллографа DSO138mini
