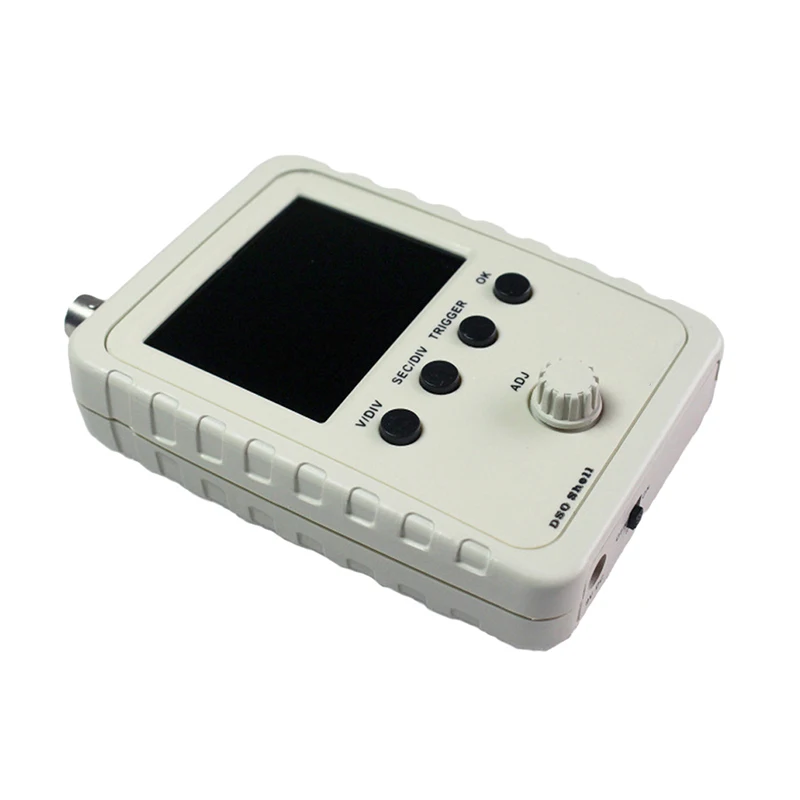

DSO150 корпус осциллографа комплект полностью собранная оригинальная технология DS0150 DIY цифровой осциллограф DTT88

DSO150 корпус осциллографа комплект полностью собранная оригинальная технология DS0150 DIY цифровой осциллограф DTT88

Описание:

Особенности:
1. Имеет автоматический, обычный и одиночный режим триггера, удобный для захвата мгновенной формы волны
2.Цифровые отображает параметры формы волны, такие как частота, цикл, ширина импульса, рабочий цикл, максимум, минимум, среднее, пиковое значение и эффективное значение
3. Может быть вызвана подъемом или падением края
4. Положение уровня триггера регулируется и с инструкциями
5. Вертикальное смещение регулируется и с инструкциями
6. Формы волны перед наблюдением триггеров
7. Может замораживать дисплей формы волны в любое время
8.Тестовый источник сигнала с квадратной волной 1 кГц/3,3 В
9. Сохранение/Настройка формы сигнала, форма сигнала выключения не исчезает
Технические характеристики:
2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320x240
Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Количество каналов: 1
Ширина аналогового диапазона: 0 ~ 200 кГц
Вертикальная чувствительность: 5 мВ/Div ~ 20 в/Div (прогрессивная на 1-2-5)
Положение запуска: 1/2 фиксированного размера буфера
Ошибка чувствительности: <5%
Входное сопротивление: 1 м Omega
Источник питания: 9 В постоянного тока
Потребляемый ток: 120mA
Максимальное входное напряжение: 50Vpp (зонд 1:1), 400Vpp (10:1 зонд)
Методы соединения: DC/AC/GND
Горизонтальный диапазон времени: 10 s/Div ~ 50 s/Div (прогрессивный на 1-2-5)

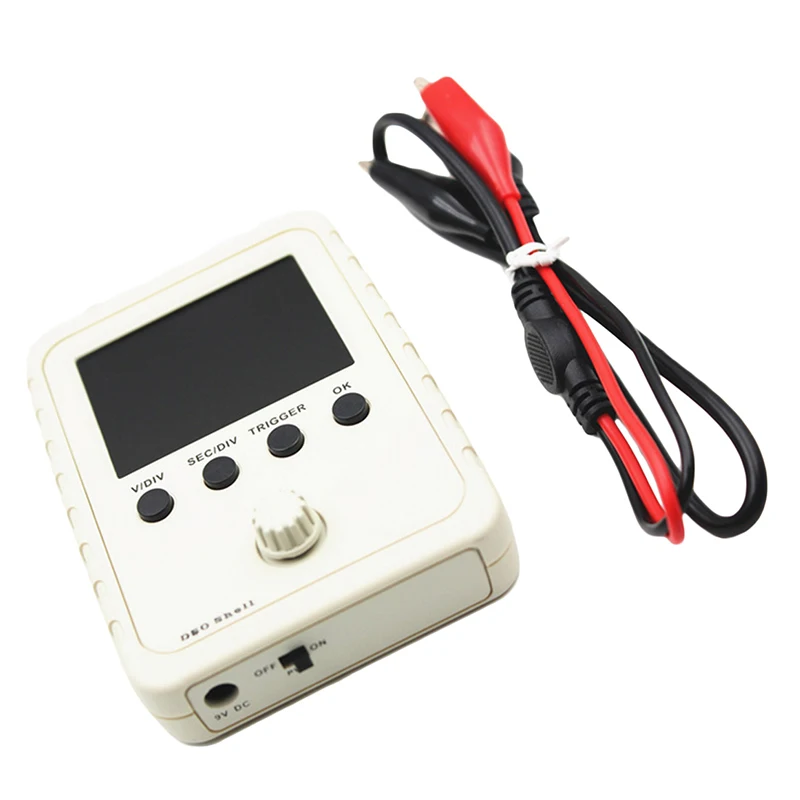

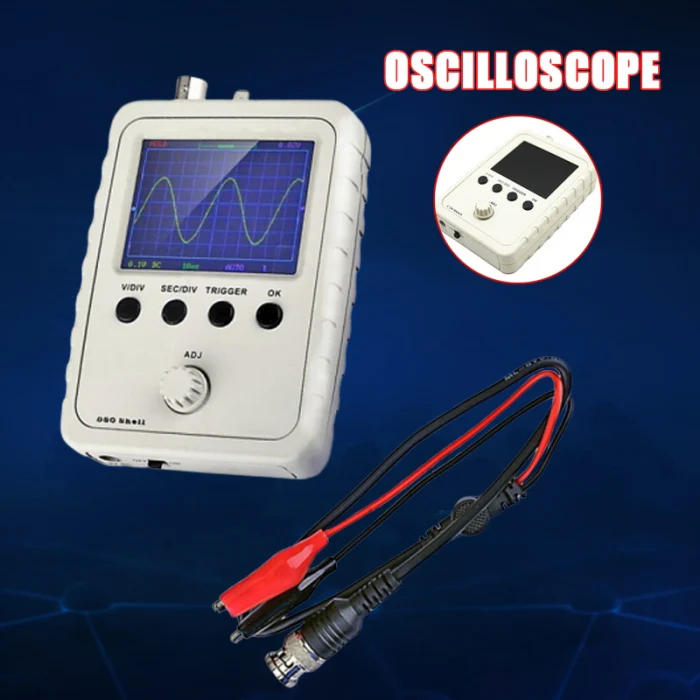

Посылка включает в себя:

1 x осциллограф
1 x тестировочная линия
Руководство пользователя (1 шт.)
