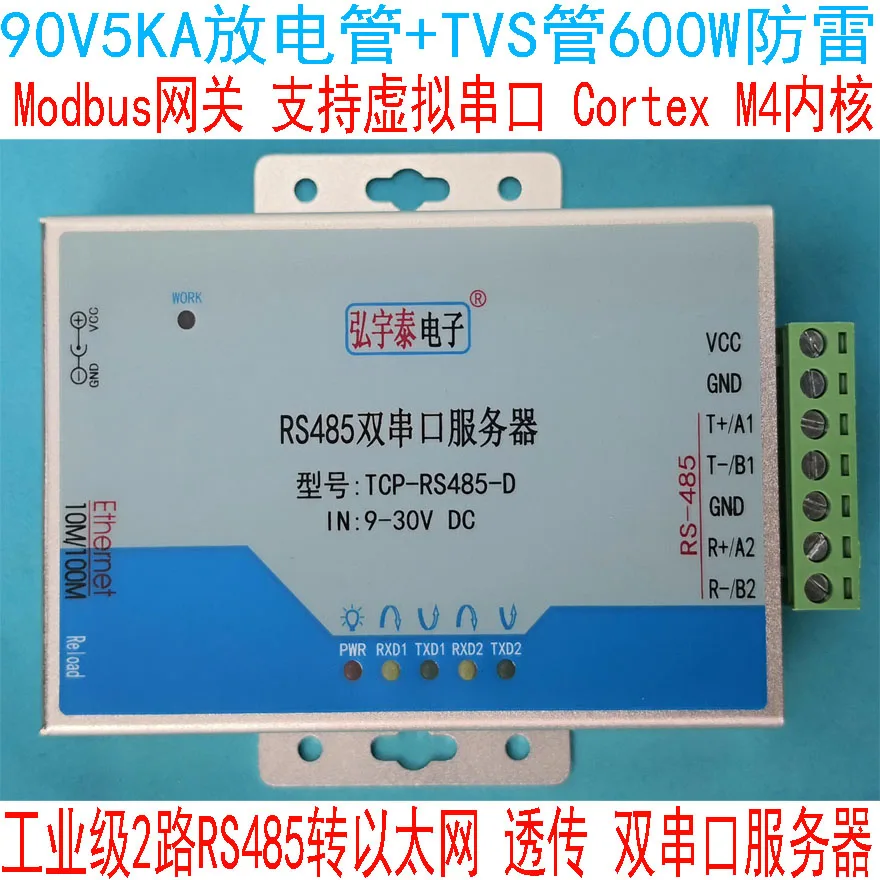

Двусторонняя RS485-to-ethernet dual-последовательный устные сервер поддерживает виртуальный последовательный TCP уровня 2 молниезащиты

Описание

RS485 двойной последовательный устные сервера: Модель: TCP-RS485-D (промышленная Категория 2-способ RS485 к Ethernet через Шлюз Modbus поддерживает виртуальный последовательный Cortex M4 ядра)

(Промышленный уровень, антистатический, анти-помехи, уровень 2 lightning protection-600W lightning защита телевизионная трубка и 90V5KA lightning защита B3D090L разрядная трубка)

RS485 двойной последовательный устные сервер поддерживает два маршрутов RS485 к Интернет передачи данных. RS485 выходной интерфейс принимает два уровня lightning protection-600W грозозащиты телевизионная трубка и 90V5KA грозозащиты B3D090L разрядной трубки. Он может эффективно предотвратить повреждение статическое электричество, удара молнии, перенапряжения и землей разность потенциалов от RS485 шины оборудования. RS485 дважды строка устные сервер имеет RS485 автоматический преобразования трансивер, автоматическое управление направлением потока данных.

RS485 двойной последовательный устные сервер поддерживает виртуальный последовательный порт. Скорость передачи сигнала RS-485 может достигать до 1 м. Он может подключить 128 интерфейсных устройств RS-485 с скоростью передачи данных 300-1MBPS. Он имеет индикатор питания и индикатор потока данных.

RS485 двойной серии оральный сервер поддерживает tcp-сервер, Клиент TCP, UDP, UDP сервер, HTTPD клиент, веб-к последовательному и имеет функцию Шлюз Modbus.

Левые розетки расположены следующим образом: (этикетка товара отмечена)

1 --------------- положительный и отрицательный в разъеме адаптера питания

2------------ RJ45 провода кристалл главный разъем с индикатором связи

(Зеленый свет: длинный свет составляет 100 м; не свет-10 м)

(Желтый свет: Changliang означает отсутствие передачи и получения данных; мерцание означает отправку и получение данных)

3-------- Кнопка перезагрузки, один ключ для восстановления настроек по умолчанию.

(Отключение питания, нажмите кнопку перезагрузки, включите снова, отпустите кнопку перезагрузки после 5S, восстановите заводские настройки)

Правильный терминал расположен следующим образом: (этикетка товара отмечена)

1 ------------- источник питания VCC положительный полюс

2 ------------- источник питания GND отрицательный полюс

D + (A) RS485 route A1 1

D-(B) RS485 маршрутов B1 1

5 ------------- GND сигнальная земля (подключена к источнику питания отрицательный полюс)

D + (A) 6 --------------------- A2 2 RS485

7 --------------------- B 2 RS485 D-(B)

Шесть Сигнальные огни:

Источник питания (PWR) ---------- питание часто яркое

Работа (работа) ---------- яркая индикация работы двухструнного орального сервера

Прием (RXD1)-быстрая вспышка указывает, что 1 канал получает данные

Send (TXD1)-быстрая вспышка указывает на то, что 1 Маршрут отправляет данные

Прием (RXD2)-быстрая вспышка указывает, что 2 канала получают данные

Send (TXD2)-быстрая вспышка указывает, что отправляются данные по 2 маршрутам

Название продукта RS485 двойной серии оральный сервер TCP-RS485-D

Системы процессора Cortex-M4

Основная частота 120 МГц

Flash байты 512 K

Ethernet Порты и разъёмы номер 1

Интерфейс стандарт RJ45

Скорость 10/100 Мбит/с, автоматическое переключение MDI/MDIX cross-connect

Защита 1.5кв Электромагнитная изоляция, Защита оболочки

Сетевые протоколы IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, веб-гнездо, клиент HTTP

Максимальная поддержка кэша 16 K

Последовательный Порты и разъёмы номер 2 (2-способ RS485, sup Порты и разъёмы одновременная работа)

Интерфейс Стандартный RS-485: 3 линии (A + B-G)

Биты данных 5,6, 7,8

Стоп-Биты 1, 1,5, 2

Проверьте биты, четные, нечетные, космические, отметочные

Скорость передачи RS-485: 300 бит ~ 1 M бит

Поток Управление RS485 трансивер Авто Управление

Кэширование, отправка и получение 2 K байт каждый

Защита RS-485: Электростатическая защита 2KV, уровень 2 молния защита

RS-485 вверх и вниз тянуть сопротивление 10 K _

Программное обеспечение: виртуальный Серийный порт (USR-VCOM) Windows 2000 или выше (32 бит/64 бит)

Конфигурация: Встроенные веб-страницы, программное обеспечение настройки ПК, серийные инструкции

Основные параметры размер 115x90x23 (мм) с корпусом и клеммой

Рабочая температура-40-85 градусов C (промышленного класса)

Сохранение окружающей среды-40-105 градусов C, 5-95% RH (без конденсации)

Входное напряжение постоянного тока 9-30 в

Потребляемая мощность <1 Вт

Рабочий ток 200 мА DC 9 в

Более гарантийный срок

Одна гарантия, Трехлетняя гарантия

Аксессуары 9V1A высокое качество питания, провод 1,5 м
