Описание

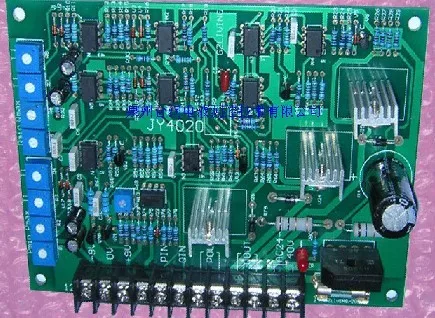

Jy4010 электро гидравлический пропорциональный клапан контроллер (двойное соотношение)
Краткая информация
Jy4010 электро-гидравлический пропорциональный контроллер клапана-это своего рода пропорциональный усилитель мощности, специально разработанный для литьевой машины, мы можем соответственно обрабатывать Rexroth, Weekes, нефтяные исследования, контроль давления и потока всех видов электро-гидравлических пропорциональных клапанов из Dongfeng и Jili в Тайване. его производительность стабильна, высокая надежность, состав в основном включает:
Давление регулятор
Пандус генератор
Вход значение предустановленных потенциометр
500 HZsinusoidal осциллятор
Регулируемого постоянного тока Генератор
Технические данныеНапряжение питания (В): переменный ток 24-∽36V±10%
Потребление работы (Р): Maximum80VA
Управляющее напряжение (U): ± 9 в
Минимальное сопротивление нагрузки управляющего напряжения (R): 500Ω
Максимальный выходной ток (Imax): 800 мА
Максимальное сопротивление нагрузки (R): 45Ω (соответствующее Максимальное напряжение питания)
Пилотный ток (ID): 0∽200mA
Частота флаттера (F): 500 Гц
Температура окружающей среды (T): 0∽45℃
Смещение температуры: 1‰ (Imax)/℃
Внешний вид линейки: 160 × 110 × 50 (мм)
Основная функция:Удаленная регулировка с помощью внешнего потенциометра
Поворотный переключатель с цифровым управлением
Ramp up, Fall time0.1 0,1 ∽5Second регулируемый
Управление примерПодключение (см. Схему подключения)
Kl1andkl2 подключен к источнику питания переменного тока, если соленоидное сопротивление пропорционального клапана меньше чем 30Ω, meetAC24V, если соленоидное сопротивление пропорционального клапана больше than30Ω, meetAC36V.Kl3andkl4подключен к обоим концам потока пропорциональный клапан электромагнит, kl4положительный конец, kl3отрицательный конец.Kl5andkl6подключен к обоим концам давления пропорционального электромагнита клапана, kl6положительный конец, kl5отрицательный конец.Kl7подключен к входу управления потоком, kl8подключен к входу контроля давления.KL10 、 KL11andKL12 Выход управления power±9V 。 KL10by + 9 V, KL11by0V, KL12by-9V 。 Минимальный Выход сопротивления нагрузки is500Ω 。
⑥Если используется режим управления входом потенциометра, Амплитуда входного напряжения is0∽5V, схема управляющей проводки выглядит следующим образом:
⑦Если adopted8421Dial Переключатель входного режима управления, схема управления проводкой выглядит следующим образом:
2. Отладки
Подходит для: ①. завершить каждый input0V (KL11) или разъединить, adjustr1 получить начальный ток давления (Pmin), повернуть clockwiseR1, увеличить начальный ток давления (Pmin) 。 adjustr5получить начальный ток потока (Qmin), повернуть clockwiseR5, увеличить начальный ток потока (Qmin) 。
②. Установите Переключатель входного давления и входного потока на “99”, подключите каждый вход отдельно, adjustr2получите Максимальный выходной ток давления (Pmax), максимальное давление, соответствующее гидравлической системе, поворот clockwiseR2, максимальное давление выходной ток (Pmax) увеличение 。 adjustr6получите Максимальный выходной ток потока (Qmax), соответствует максимальному потоку гидравлической системы, то есть, самая быстрая скорость движения масляного цилиндра или масляного двигателя в системе, вращать clockwiseR6, максимальный выходной ток (Qmax) увеличение 。
③. AdjustR3Variable pressure ramp up time (T↑), Minimum time0.1second, Maximum time5second (соответствующий максимальный выход давления currentPmax), Rotate clockwiser 3, pressure ramp up time (T↑) увеличение.
④. AdjustR4Variable pressure ramp down time (T↓), Minimum time0.1second, Maximum time5second (соответствует максимальному выходному давлению currentPmax), Rotate clockwiser 4, pressure ramp down time (T↓)
⑤. AdjustR7Variable время увеличения потока (T↑), минимальное время 0.1second, максимальное время 5second (соответствующий максимальный выход потока currentQmax), поворот clockwiser 7, увеличение времени подъема потока (T↑) increase
⑥. AdjustR8Variable flow ramp down time (T↓), Minimum time0.1second, Maximum time5second (соответствующий максимальный выход потока currentQmax), Rotate clockwiser 8, flow ramp down time (T↓) увеличение.
3. Точка измерения
± 9 V
+ 9 В: KL10 соответствует kl11-9 В: kl12 соответствует kl11
Установка Размер
Компания: мм
На что следует обратить вниманиеУсилитель может быть только Проводная в чехол отключения питания;Радиопередатчик не может быть размещен на монтажной плате 1mwithin.
