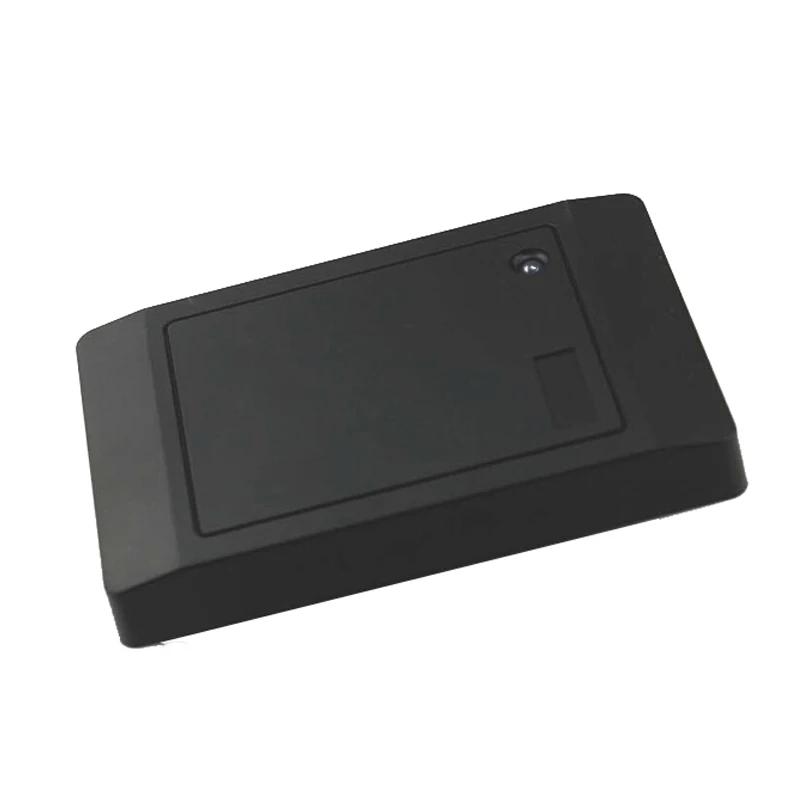

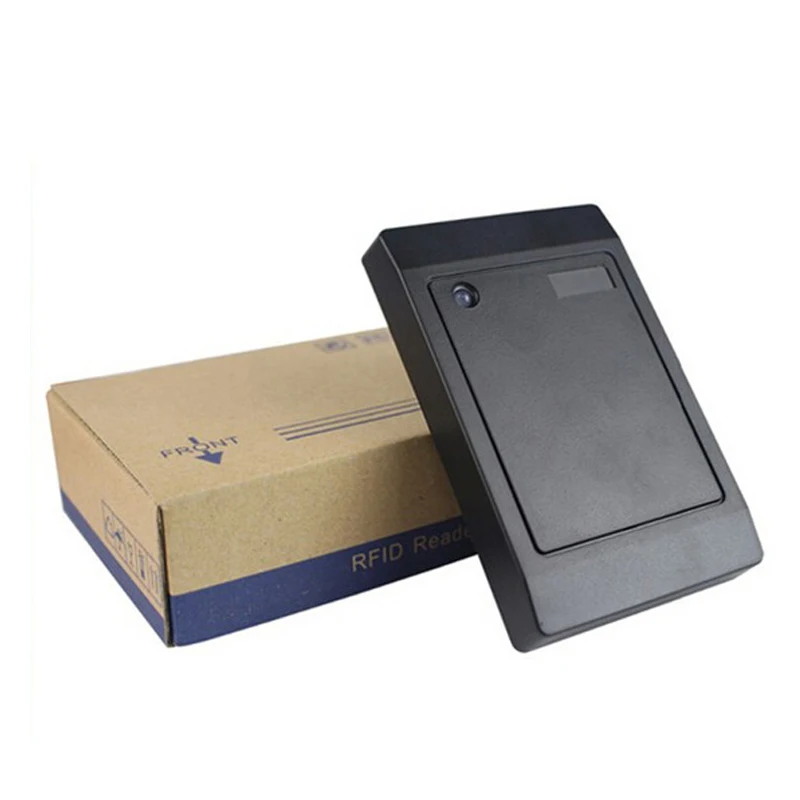

DWE CC RF Ворота контроля доступа кард-ридер s черный близость wiegand rfid кард-ридер 125 кГц

Описание

DWE CC RF Ворота контроля доступа кард-ридер s черный близость wiegand rfid кард-ридер 125 кГц

Параметры

Частота:125 кГц

Рабочий интерфейс вывода:Wiegand 26/34, RS232, RS485 опционально

Размер: 73x114x16 мм

Рабочее напряжение: от 9 до 16 в стандарт 12 В

Цвет: черный

Диапазон чтения: от 2 до 10 см

Скорость отклика менее 0,2 секунд

Расстояние приближения менее 0,5 секунд

Встроенная антенна

Встроенный светодиодный (двойной светодиодный)

Встроенный громкий динамик (зуммер)

100 метров Связь расстояние

Передача данных в реальном времени

Примечание:

Для чтения RS485, есть две модели опционально.

Режим RS485 1: считыватель должен подключаться к контроллеру RS485 и отправлять номер карты, в противном случае не работает.
Режим RS485 2: считыватель загружает данные непосредственно на демонстрационное программное обеспечение при подключении к ПК.

Пожалуйста, внимательно выбирайте, чтобы убедиться, что вы заказали правильный товар и сэкономить время и деньги.

Установка

С помощью + типа отвертки для ослабления винта между панелью и материнской платой. А затем вставьте материнскую плату в боковую стенку пластиковой заглушкой и винтами.

Проводное соединение

Красный: 5-16 В постоянного тока

Черный: GND

Синий: D1

Белый: D0

Коричневый: звуковой сигнал

Зеленый: светодиодный

Желтый: сигнал тревоги

Обратите внимание

1. Подтвердите электрическое напряжение (DC12V) и дифференцируйте положительный анод и катод источника питания

2. Когда используется внешняя мощность, убедитесь, что делитесь питанием с контроллером или используя тот же GND

3. Когда расстояние между кардридером и контроллером составляет более 50 м, пожалуйста, используйте силовую линию с диаметром не менее 1,5 квадратных см или с помощью нескольких параллельных проводов сети
