DX AMP усилитель плата комплект Спайк LM3886 усилитель TDA7293 Усилитель и другие IC усилители

DX POWER AMP Технические характеристики 1. Аудио вход: моно аудио сигнал вход; 2. аудиовыход: моно100wаудиовыход; 3. рабочее напряжение: DC plus или minus35V +-10%; 4. входное сопротивление: 39 K Ом Выходное сопротивление: 2-8 Ом5. Характеристики: Double-sidedFR4 50X90X1,6 мм

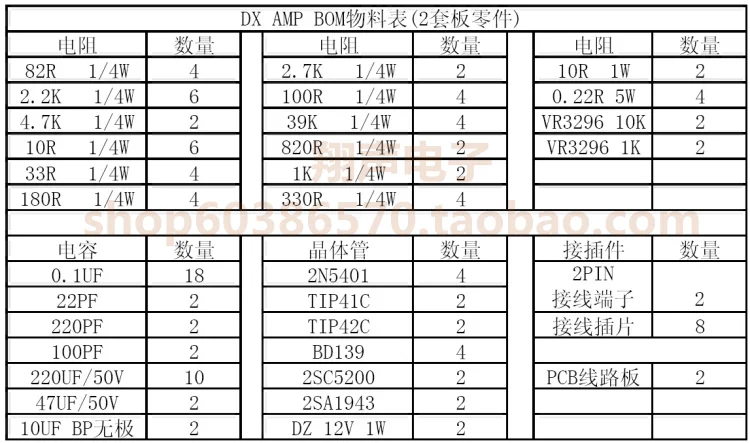

BOMThe Таблица материалов выглядит следующим образом:

Триод: дифференциальная Входная трубка ONOf2N5401, теплый TubeST BD139, нажимная трубка Фея мальчик TIP41/42, доставка по умолчанию Высокая силовой усилитель труба importON OfNJW0281 NJW0302

Постоянной ёмкости, универсальный конденсатор: выход конденсатор с алюминиевой крышкой, is4A с алюминиевой крышкой, 50В 220 мкФ (также может быть changed100UF), вход постоянной ёмкости, универсальный конденсатор является ELNA BP 10 UFStepless электролитический конденсатор с алюминиевой крышкой, 100 NFCapacitor ламинированная пленка конденсатор с алюминиевой крышкой, 。Обратите внимание, потому что эта плата sold5более года, накопились продажи тысяч комплектов, поэтому бренды конденсаторов будут принимать Импортные конденсаторы разных брендов в соответствии с изменением в поставке.。

Сопротивление: 1/4 W выбирайте металлические film1 % прецизионный резистор, сопротивление мощности is5W 0,22 Ом безиндуктивный сопротивление 。

PCBRedesigned, VeryMINI, очень подходит для установки небольшого шасси, ширина готовой пластины плюс большая трубка не слишком ширина. 80 мм.

DX power AMP самая ранняя схема г. Появлялась в зарубежном профессиональном аудио-форумчане, после перепечати на domesticHIFI DIYOn Forum, эффект качества звука шип Интегрированный усилитель suchLM3886, TDA7293/94, такие как схемы, его схема проста, Звук Прозрачный, мощный бас, меньше используемых деталей, легко найти, легко сделать хороший звук., стоит заказать 。

Следующее содержание воспроизводится HIFI DIY ForumARMPost

Звуковой сигнал warp180 ohmThe серийный резистор входного сигнала is, after3.3uwithr3состав прямого фильтра высоких частот входит в разную трубку, оригинальный image2.2uFI изменен it3.3, низкочастотный Дайвинг глубже, параллельная емкость это тоже моя привычка, может компенсировать высокочастотный подтекст в некоторой степени, я не знаю, есть ли золотые уши, которые могут распознать разницу., если у Вас возникли какие, Пожалуйста, сообщите мне результат. ха-ха 。 c5является разъемным конденсатором, Desirable100p-500pCan быть дифференциальный входной этап использует простейшую дифференциальную цепь, нет активной нагрузки и активного статического источника тока, по оценке, введение источника тока полезно для обеспечения стабильности и искажений цепи., но легко сделать звук жестким, вот почему некоторые старые классические схемы Звук более прочный, это также в некоторой степени поясняет, почему Отдельный усилитель звучит мягче, чем встроенный усилитель, если вы изучили чип интегрированного усилителя, вы обнаружите, что он полон активных нагрузок и активных статических источников постоянного тока. В любом случае, эта простая дифференциальная цепь также является классической и красивой. r4/R8 стабилизируя разницу, это может уменьшить требования к сопряжению для В нем. усиление открытой петли также может быть отрегулировано соответствующим образом, считается, что корректировка цвета тона с помощью усиления открытой петли также имеет большое значение. дифференциальное усиление bd139ofvas (этап усиления напряжения), очень просто, здесь, я хотел бы сказать, что многие иностранные люди правы «простой является лучшим»-простое и высшее понимание, когда они проектируют цепь, постараемся минимизировать компоненты, во-первых, более Предлагается Комплексная схема, попробуйте удалить компонент, чувство прослушивания, если есть какие-либо изменения, Оставьте его., если нет изменений, удалите этот компонент постоянно.! это в этой схемотехнике уровень очень очевиден, ха простой, он также выглядит очень комфортно! сопутствующая компенсация capacitorC14It незаменима здесь, оригинальное изображение value24-27pF, мои результаты тестов и анализа показывают, что оно должно быть in100pFThe следующие гарантированы, так что, Value110, кто делает Я принимаю? C12withr12 формирует самоподъемную цепь, c12поднимает напряжение выходной точки, используйте статическую рабочую точку гарантированного триода, уменьшает Нелинейные искажения во время открытой петли, r12введение предотвращает короткое замыкание переменного тока. bd139в сочетании с двумя резисторами для контроля статического смещения конечного тока усилителя, Классическое применение. следующий этап усиления тока не имеет выхода Излучателя Сопротивление.! это очень особенное, принцип очень прост, но это также легко вызвать проблемы. потому что когда 5200/1943 когда горячее, контур проводимости трубы уменьшится, затем контур увеличен, поэтому труба стала еще более горячей, порочный круг, труба должна гореть! общие цепи используют радиационную стойкость, чтобы избежать этой ситуации в определенной степени., В тех случаях, когда ток Становится больше, падение напряжения на Излучателе сопротивление увеличится., тем самым достигается эффект местных отрицательных отзывы. но этот резистор на самом деле очень сильно влияет на тембр. после удаления, хотя это будет приносить опасность горения труб, но независимо от скорости или позиционирования, это может быть, подняв один полет Лестнице.! Способ сделать его безопасным-это контролировать температурный эффект, Я сделал две работы в процессе практики, результаты показывают, что ток выходного этапа цепи может эффективно управлять светодиодом. работа 1: willbd140прямой контакт с power tube5200Fixed вместе, LetBD140Follow5200The температура меняется вместе; работа 2: WillTIP41C/42 CAdd небольшой теплоотвод, контроль температуры этих двух парней в первую очередь! Если вы боитесь, вы также можете добавить сопротивление излучателя., около 0.2ом или около того, кроме того, если выходная мощность трубки должны быть подключены параллельно, конечно, Соответствующее сопротивление излучателя должно быть увеличено, чтобы сбалансировать параллельные трубки. блок питания принимает Плюс или minus36V блок питания, вся машина in8ohmCan может быть доставлена под мощность horn50W, 4 ohmUnder мощность horn100W 。
