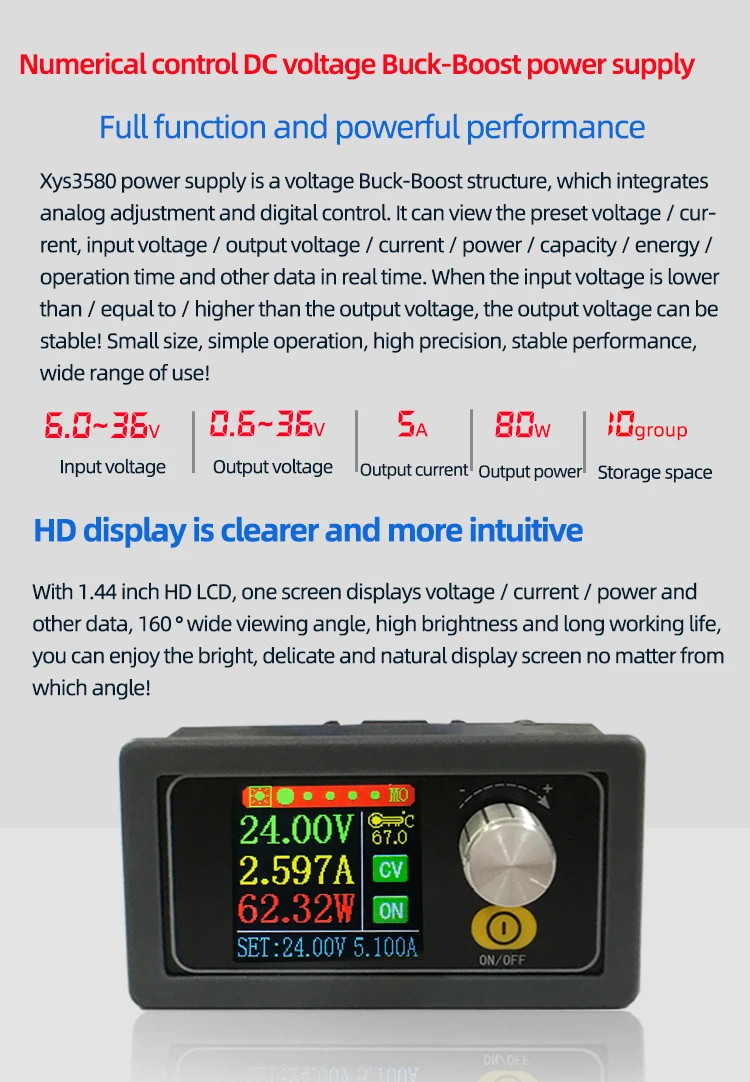

Применение продукта:
1. Он используется в качестве общего источника питания понижающего напряжения с защитой от перенапряжения/перегрузки по току/перегрузки по мощности/перегрева/пониженного напряжения
2. Продукт имеет функцию постоянного тока, которая может заряжать аккумуляторную батарею в пределах 0,6 ~ 36 В;
Шагов зарядки:
(1) Определите плавающее напряжение заряда и зарядный ток вашей аккумуляторной батареи; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, плавающее напряжение заряда составляет 4,2 в; если это 12 В перезаряжаемая батарея, как правило, установите плавающее напряжение заряда около 14 в)
(2) в условиях без нагрузки Установите выходное напряжение на плавающее напряжение заряда; (если 3,7 в литиевая батарея заряжена, Отрегулируйте выходное напряжение до 4,2 в)
(3) Установите зарядный ток (значение постоянного тока) и установите ток непосредственно.
(4) Подключите аккумулятор для зарядки.
Примечание: При зарядке аккумулятора, положительные и отрицательные полюсы аккумулятора не должны быть подключены реверсивно, что легко сгореть продукт!
3. Продукт имеет постоянную функцию тока, которая может непосредственно управлять 0,6-30 в, 0-15 Вт Светодиодный светильник;
Для привода светодиодный фонарь:
(1) Определите рабочий ток и максимальное рабочее напряжение светодиода, который вам нужен;
(2) при состоянии без нагрузки Установите значение напряжения и значение тока, чтобы выходное напряжение достигло максимального рабочего напряжения и тока светодиодный (Примечание: рассчитать мощность при установке тока, зарядить в диапазоне мощности, использовать над мощностью, и продукт войдет в состояние защиты.)
(3) Подключите светодиод и протестируйте машину.
Этот продукт можно регулировать значение постоянного тока (в диапазоне 0-Рабочий ток) воплотить в жизнь светодиодный's Плавная тусклая и стробоскопическое отсутствие!

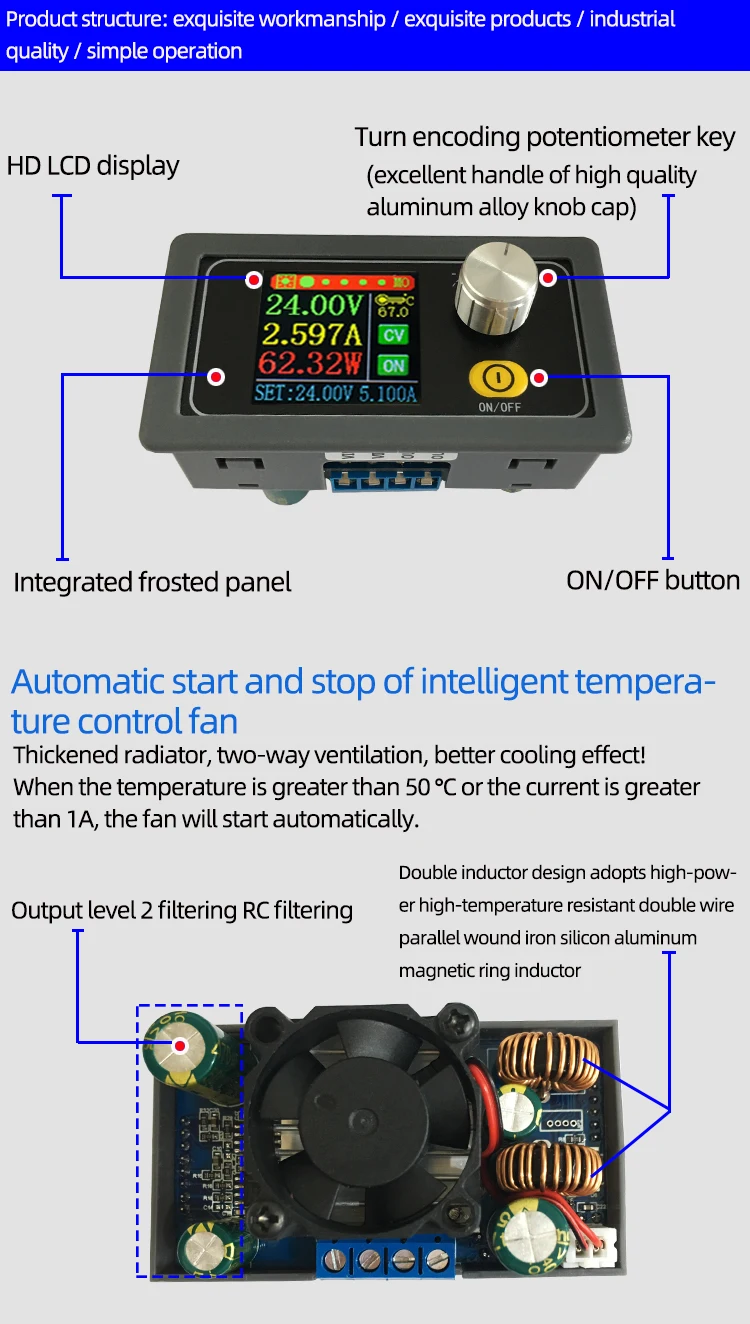

Детали интерфейса и ключевые функции:

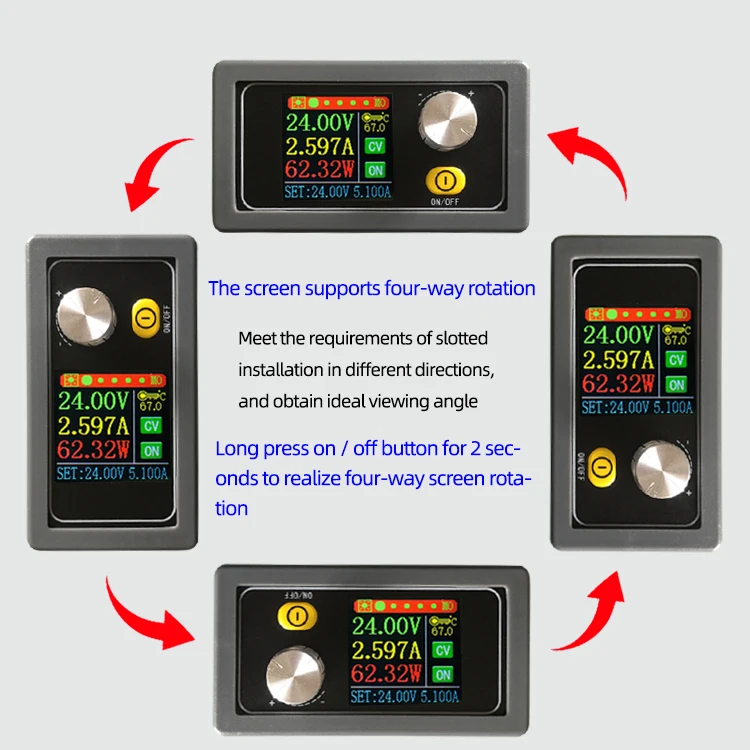

Короткое нажатие кнопки «Вкл/Выкл», чтобы включить и выключить выходную мощность, долгое нажатие кнопки «Вкл/Выкл» в течение 2 секунд, экран может вращаться, вращение на 360 ° в четырех направлениях. поверните кодирующий потенциометр, чтобы быстро перевернуть страницу.
Нажмите кнопку кодового потенциометра, чтобы активировать параметр (напряжение/ток), который будет установлен;
Короткое нажатие клавиши потенциометра кодирования для переключения между полным выбором и выбором бит;
Когда все выбрано, синий дисплей будет изменен, и установленное напряжение/ток будет переключаться через Поворотный энкодер;
После выбора бит соответствующий бит будет отображаться в обратном синем цвете, и параметры будут установлены вращающийся датчик;
После завершения настройки нажмите на кнопку кодирующий Потенциометр в течение 2 секунд и более, и ни одна клавиша не выпустит настройки автоматически;
Все параметры сохранены автоматически после выхода.
Нажмите кнопку кодирующий Потенциометр в течение короткого времени и выберите «Емкость/энергия/время» для всех. После выбора всех, соответствующий будет отображаться обратным синим цветом. Переключайте параметры, которые будут очищены, вращая энкодер. После выбора нажмите кнопку кодирующий Потенциометр в течение короткого времени, чтобы очистить соответствующие параметры. После выбора нажмите кнопку кодирующий Потенциометр в течение 2 секунд и более, и операция без клавиш автоматически завершится.
Коротко нажмите клавишу потенциометра кодирования, чтобы активировать установленный параметр;
Переключатель имени параметра и выбора бит осуществляется коротким нажатием клавиши кодированного потенциометра;
После выбора имени параметра имя параметра будет отображаться в обратном синем цвете, а заданный параметр будет переключен, вращая кодирующий потенциометр;
После выбора бит соответствующий бит будет отображаться в обратном синем цвете, и параметры будут установлены вращающийся датчик;
После завершения настройки нажмите на кнопку кодирующий Потенциометр в течение 2 секунд и более, и ни одна клавиша не выпустит настройки автоматически;
Все параметры сохранены автоматически после выхода.
Описание функции Группы данных:
Можно сохранить 10 наборов групп данных M0-M9. По умолчанию группа данных M0 может быть сохранена. Нажмите и удерживайте ключ потенциометра кодирования в течение 2 секунд на любом интерфейсе для быстрого вызова группы данных M1/M2, и серийный номер текущей группы данных будет отображаться в индексе интерфейса;
В интерфейсе настройки параметров питания выберите группу данных и поверните кодирующий потенциометр для вызова соответствующей группы данных;
После изменения и выхода параметров в группе данных соответствующие параметры будут сохранены в текущей группе данных по умолчанию.
Примечание: выходная мощность выключается по умолчанию после группового переключения данных;

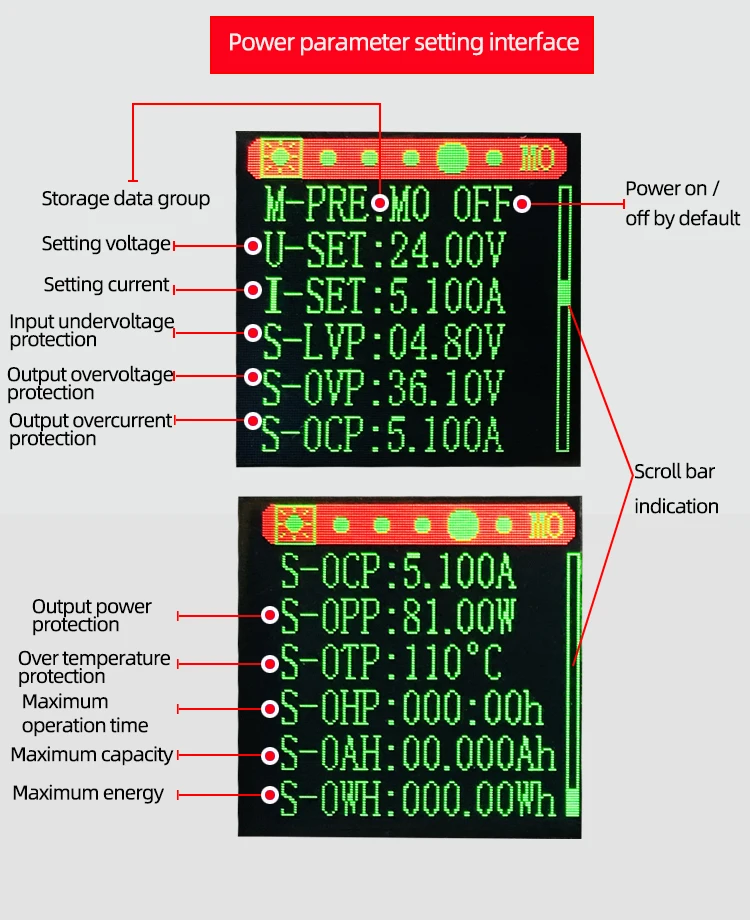

Установленное напряжение U-SET: 0,6-36 в;
Установленная I-SET тока: 0-5.1A;
Входное напряжение защиты LVP по умолчанию: 4,8 В, самостоятельная настройка;
Выходная защита от перенапряжения OVP по умолчанию: 37 в, может быть установлен сам по себе;
Выходная защита от перегрузки по току OCP по умолчанию: 5.2A, можно установить самостоятельно;
Выходная защита от мощности OPP по умолчанию: 81 Вт, самостоятельная настройка;
Максимальное время работы OHP: когда параметр не установлен в 0, Включите эту функцию. Когда операция достигает заданного времени, питание автоматически отключит выход;
Максимальная Емкость OAH: когда параметр не 0, Включите эту функцию, когда емкость достигает заданного параметра, мощность автоматически отключит выход;
Максимальная энергия OWH: когда параметр не 0, Включите эту функцию, когда энергия достигает заданного параметра, мощность автоматически отключит выход;
OHP/OAH/OWH функция может хорошо понять время/количественный источник питания.
Нажмите на кнопку кодирующий потенциометр, чтобы выбрать/переключить заданные параметры. После выбора параметры будут отображаться в обратном порядке, а параметры будут установлены вращением энкодера;
После завершения настройки нажмите на кнопку кодирующий Потенциометр в течение 2 секунд и более, и ни одна клавиша не выпустит настройки автоматически;
Все параметры сохранены автоматически после выхода.
