Описание

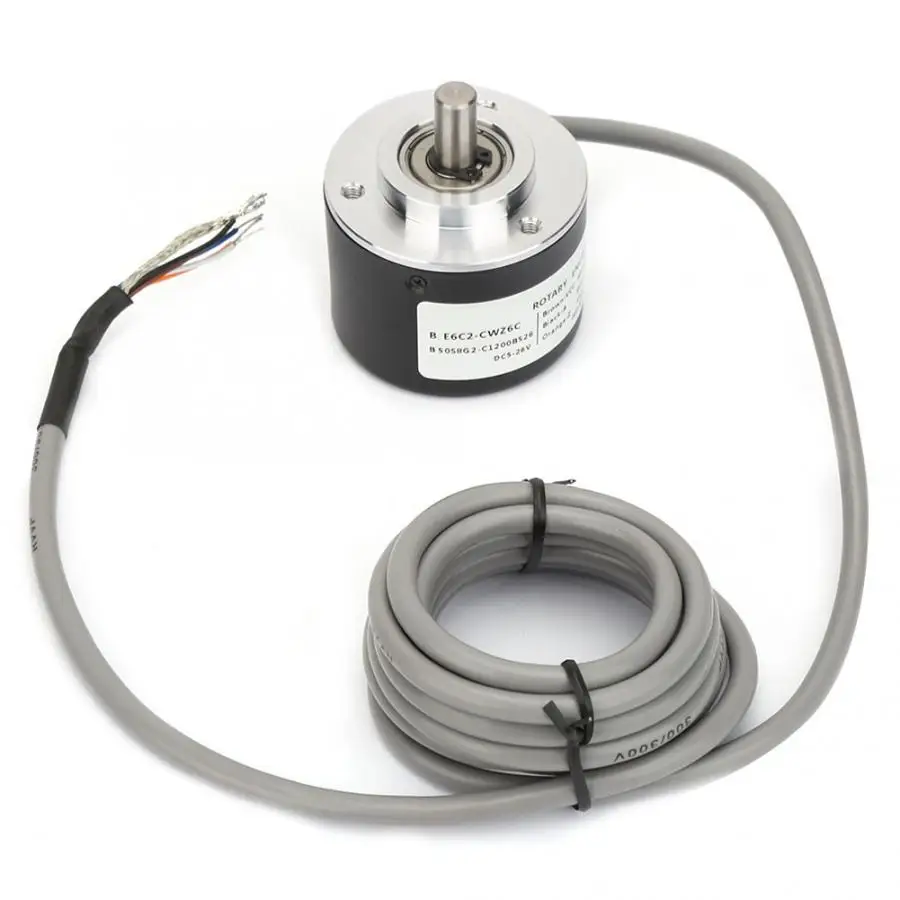

E6C2-CWZ6C Инкрементальный ротационный энкодер общего назначения энкодер 50 мм Диаметр прерыватель переключатель

Особенности:

Высококачественный Инкрементальный ротационный энкодер диаметром 50 мм. Внутренние устройства ASIC, высокая надежность, длительный срок службы, сильная защита от помех. Шпиндель из нержавеющей стали с высокой стабильностью и защитой, металлический корпус более прочный и ударопрочный. Небольшой размер, легкий вес, компактная структура, легкая установка. Он использует соответствующее напряжение питания DC5 ~ 26 V (открытый сборник Тип выхода). Он может осуществить осевую нагрузку, радиальную загрузку вала 50N, погрузку вала тяги 30N. С защитой от короткого замыкания нагрузки, защита от обратной проводки источника питания.
Параметры:
Наименование товара: Инкрементальный ротационный кодировщик
Модель: E6C2-CWZ6C
Материал: свинцовый сплав (корпус), алюминий (корпус)
Вход напряжение: DC5 ~ 26 V (с открытым коллектором Тип выходного сигнала)
Режим вывода: выходное напряжение, коллекторный выход, дополнительный выход, push pull выход, длинный линейный привод, дифференциальный выход, вилка выход
Выходная Фаза: A, B, Z фаза
Внешний диаметр: 38 мм
Диаметр упорного вала: 8 мм
Стандартная длина проводки: 2 м
Разрешение (pulse/поворот): 100, 200, 300, 360, 400, 500, 600, 1000, 1024, 1200, 2000, 2500, 3600, 5000(По желанию)
Способ подключения:
Коричневая линия: DC5-26V (положительный полюс)
Синяя линия: 0 В (отрицательный полюс)
Черная линия: A (фаза)
Белая линия: B (фаза)
Оранжевая линия: Z (фаза)
Система экранирования кабеля: N.C (Заземление)
Разница в фазе между выходами: 90 ° ± 45 ° между A и B (1/4 T ± 1/8 T)
Конфигурация выхода: NPN выход открытого коллектора
Выходная мощность: применяемое напряжение: 30 В постоянного тока Макс.; синхронный ток: 35 мА макс.; остаточное напряжение: 0,4 в Макс. (При синхронном токе 35 мА)
Максимальная частота отклика (* 3): 100 кГц
Время подъема и падения выхода: 1 мкс Макс. (выходное напряжение управления: 5 В, сопротивление нагрузки: 1 кОм, длина кабеля: 2 м Макс.)
Начальный момент силы: 0,9 mN. m Макс.
Момент инерции: 1x10-6 кг. м² Макс.; (3x10-7 кг. м² Макс. при 600 P/R макс.)
Радиальная загрузка вала: 50N
Загрузка тягового вала: 30N
Максимальная допустимая скорость вращения: 6, 000р/мин
Схемы защиты: защита от короткого замыкания, защита от обратной проводки
Диапазон температуры окружающей среды: Работа: от-10 до 70 ℃; Хранение: от-25 до 85℃ (без глазури)
Диапазон влажности окружающей среды: от 35% до 85% (без конденсации)
Сопротивление изоляции: 20 МОм мин. (при 500 В постоянного тока) между током-несущей частями и футляром
Диэлектрическая прочность: 500 В переменного тока, 50/60 Гц в течение 1 мин между током и корпусом
Сопротивление вибрации (разрушение): от 10 до 500 Гц, 2 мм или 150 м/с2 двойная амплитуда для 11 мин 3 раза каждый в X, Y и Z направлениях
Ударопрочность (разрушение): 1000 м/с2 3 раза каждый в X, Y и Z направлениях

Посылка список:
1 * кодировщик
3 * Винт

1 * Инструкция
