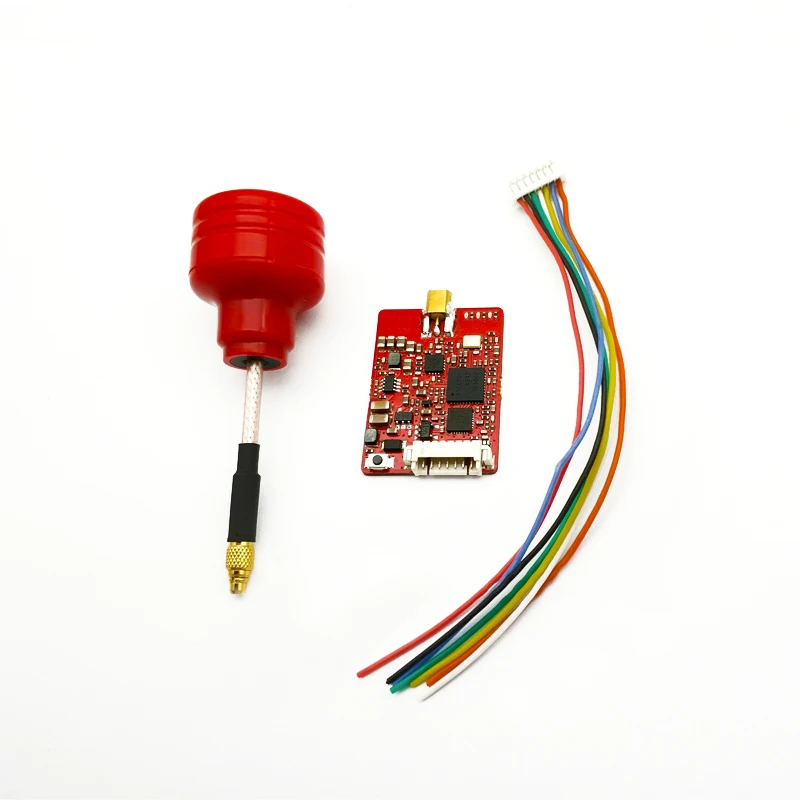

E708TM3 Pro VTX Беспроводной AV передатчик 5,8G 25/200/500 mW/выкл pitmmode переключаемая мини fpv-камера OSD Регулируемый передатчик FPV 6S 7-26V

Описание

Название продукта:5,8G 48CH Беспроводной av-передатчик e708TM3 Pro VTX 25/200/500 mW/выкл pitmmode переключаемая мини fpv-камера OSD регулируемый передатчик FPV DC 7-26 V

Технические характеристики
Модель:EWRF e708TM3 Pro
Частота:5,8G 48CH
Передающая Мощность:25 мвт/200 мвт/500 мвт/выкл (питрежим)
Мощность питания:DC7-26V (6 S)
Ток (12 в):90 ма (25 мвт)/130 ма (200 мвт)/220 ма (500 мвт)
Вес:4,4 г
Стандартный размер:29,9*21,7*4,85 мм

Основные Особенности
Регулируемые 4 режима: 25 МВт/200 мВт/500 МВт/выкл.
Параметры настройки Betaflight/Cleanflight OSD
Очистка питания и переключение каналов без помех на другие
Меньший ток (12 в источник питания: 220 ма/500 мвт)

Руководство пользователя
1. Светодиодный индикатор
Красный светодиодный индикатор показывает состояние режима работы или элемент при установке VTX (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности).
Синий светодиодный индикатор показывает состояние Pitmode или значение элемента при установке VTX (например, при выборе каналов, 3 раза мигания означает канал 3. при выборе полос 3 раза мигания означает полосу C. что касается элемента уровня мощности, 3 раза мигания означает на уровне мощности 500 мвт)
Зеленый светодиодный мигание означает, что защита от перегрева VTX работает, уровень мощности будет снижаться.

2. Индикация режима работы
После включения питания красные и синие светодиоды будут сигнализировать о следующих трех элементах VTX в свою очередь: канал, диапазон и уровень мощности (время мигания красного и синего светодиодов обозначает элемент и значение соответственно). После этого светодиоды обозначают режимы работы.
Нормально: красный и синий светодиодный индикатор горит.
Pitmode: Красный светодиодный индикатор включен, синий светодиодный выключен.

3. Настройка
Нажмите и удерживайте кнопку до тех пор, пока красный светодиодный фонарик 1 раз, что означает пункт выбора канала, затем нажмите кнопку, чтобы выбрать каналы (синий светодиодный мигание раз соответствует каналу 1-8).

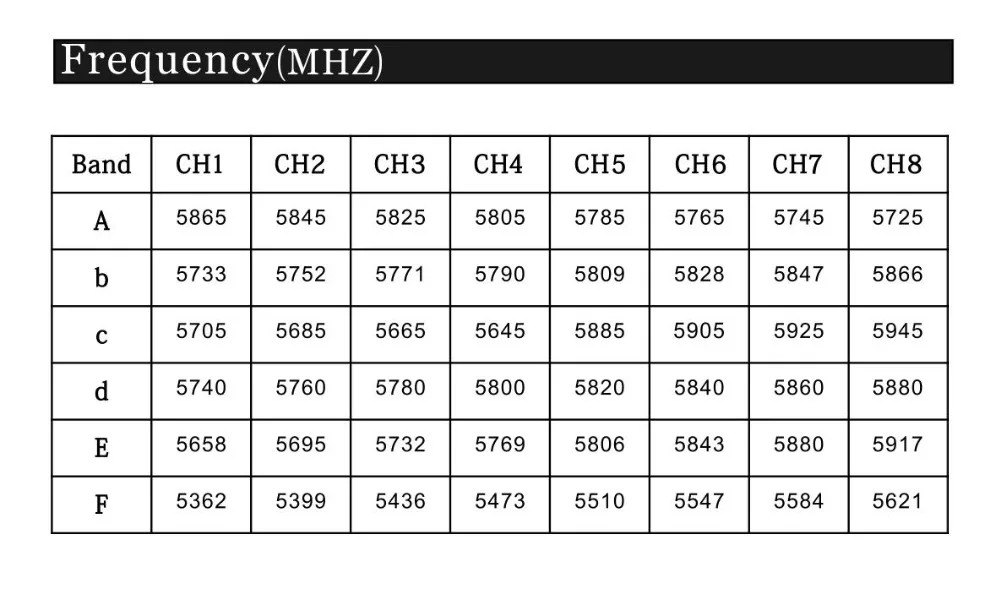

Нажмите и удерживайте кнопку снова, красный светодиодный мигнет 2 раза, что означает, что элемент выбора полосы, затем нажмите кнопку, чтобы выбрать полосу (синий светодиодный мигание времени соответствует A-F полосы).
Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 3 раза, что означает выбор уровня мощности, затем нажмите кнопку, чтобы выбрать мощность (синий светодиодный мигание раз соответствует уровень мощности).
Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки).
Нажмите кнопку дважды, чтобы включить/выключить Pitmode.

Для Betaflight/Cleanflight OSD Настройка канала, полосы, мощности и питрежима, пожалуйста, обратитесь к 'Betaflight OSD Настройка передатчика EWRF' для получения подробной информации.

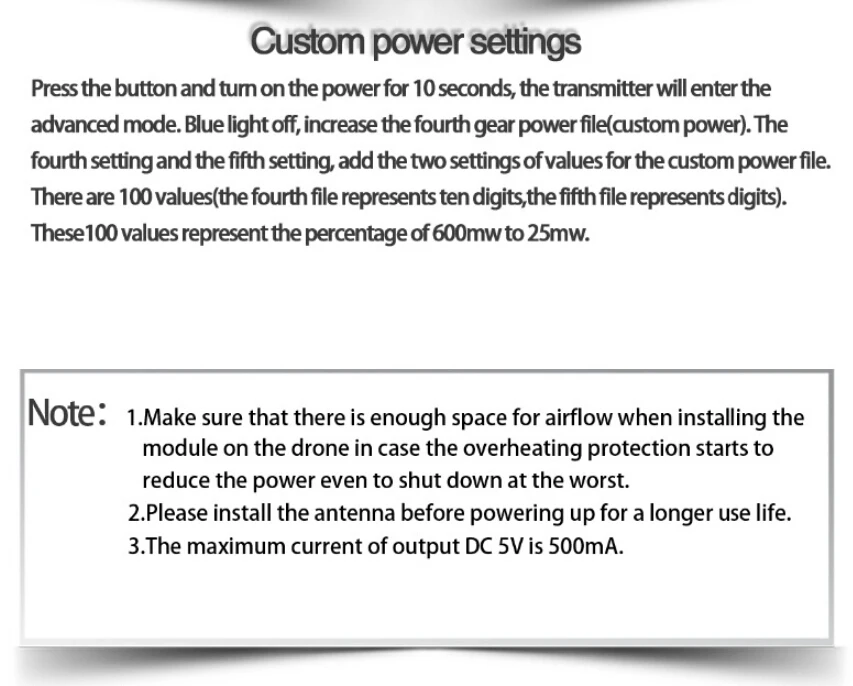

3. Пользовательские настройки мощности
Нажмите кнопку и включите питание в течение 10 секунд., передатчик войдет в расширенный режим. Синий светильник выключен, увеличьте четвёртый силовой файл (пользовательская мощность). в четвёртом и пятом настройках добавьте два значения для пользовательского файла питания. есть 100 значений (четвёртый файл представляет десять цифр, пятый файл-цифры.) Эти значения 100 составляют от 600 мвт до 25 мвт.
