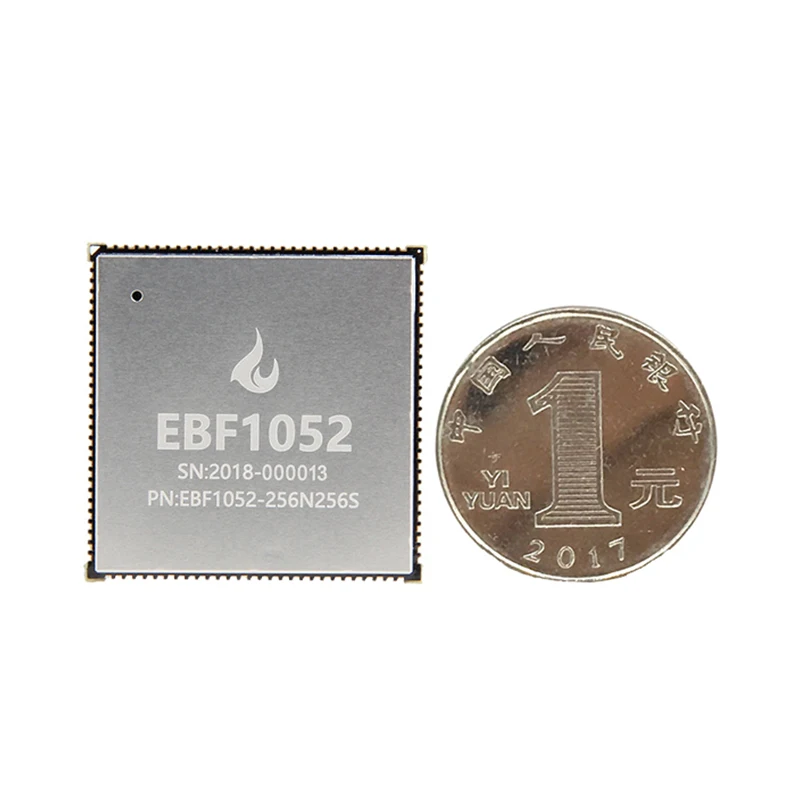

EBF1052 i. MX RT1052 штамп отверстие основная плата Cortex-M7 промышленного класса

1. Информация о продукте

1. EBF1052-это основная плата, разработанная электроникой на базе NXPi. MX1052CVL5B

Весь компонент платы принимает выбор материала промышленного класса

2. Интегрированная плата: 32 Мб SDRAM, 32 Мб NORFLASH, 2 Кб и

10/100 M Ethernet PHY (опционально)

3. PCB принимает 6 слоев черного погружения золотого дизайна, общий размер 32x32 мм, в общей сложности 116 контактов, расстояние между штырьками 1,0 мм,

За исключением шины SMC, остальная часть чипа IO рисуется

4. Основная плата подходит для промышленного контроля, ручного сканирования, струйного принтера, рельсового транспорта,

Управление беспилотниками и аудио выход

Совет: основная плата представляет собой штамп-отверстие, которое подключается через адаптерную плату и заднюю панель.

Разработка на задней панели, штамп отверстие основной платы удобно непосредственно встраивать продукт

При использовании для обучения, рекомендуется иметь адаптер и нижнюю пластину, что очень удобно.

2. Аппаратная конфигурация

2-1: Аппаратные средства основной платы:

Деталь параметр

Процессор MIMXRT 1 0 5 2 CVL 5 B

SDRAM емкость 32 Мб, температурный класс промышленного класса-40 °

Ни емкость вспышки 32 Мб, температурный класс промышленного класса-40 °

EEPROM Емкость 2 КБ, температурный класс промышленного класса-40 °

Ethernet LAN8720AI, температурный класс промышленного класса-40 °

Это опционально, в зависимости от модели

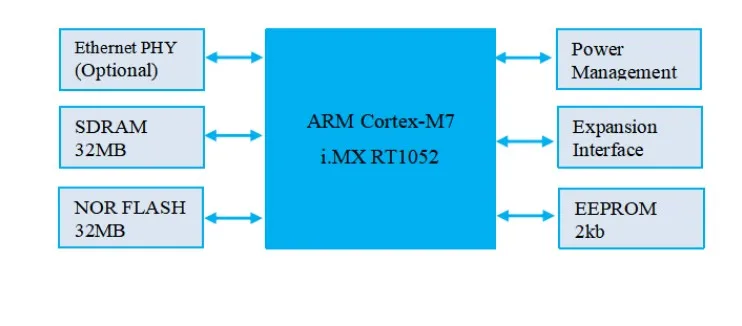

Системы рамки:

2-2: сигнальный интерфейс основной платы

Описание проекта

Ethernet 1 способ, опционально, только если основная плата имеет Ethernet PHY бортовой

ЖК 1 способ, при использовании Ethernet, только RGB565, RGB888 доступен, когда не используется Ethernet

2 способа USB с высокой скоростью PHY

SDIO 2 дорожного движения

I2C 4

SPI 4

UART 8

SAI 3

CSI-1 шт.

ADC 2 (16 каналов каждый), 12 бит

PWM 4

Джтаг 1 дорожного движения

SPDIF 2 дорожного движения

Может 2

Примечание: Вышеуказанные данные являются максимальным значением и могут быть использованы повторно. Пожалуйста, обратитесь к описанию основной плата контакты в качестве справочного дизайна.

2-3: Таблица размеров основной платы: Единица (мм)

3: информация о основной плате

В дополнение к мощной аппаратной конфигурации EBF1052, стоит отметить, что он оснащен 360 ° dead angle data.

Охватывает широкий спектр голых металлических драйверов, RTos поддерживает РТ-нить, встроенный интерфейс изображения поддерживает emXGUI
