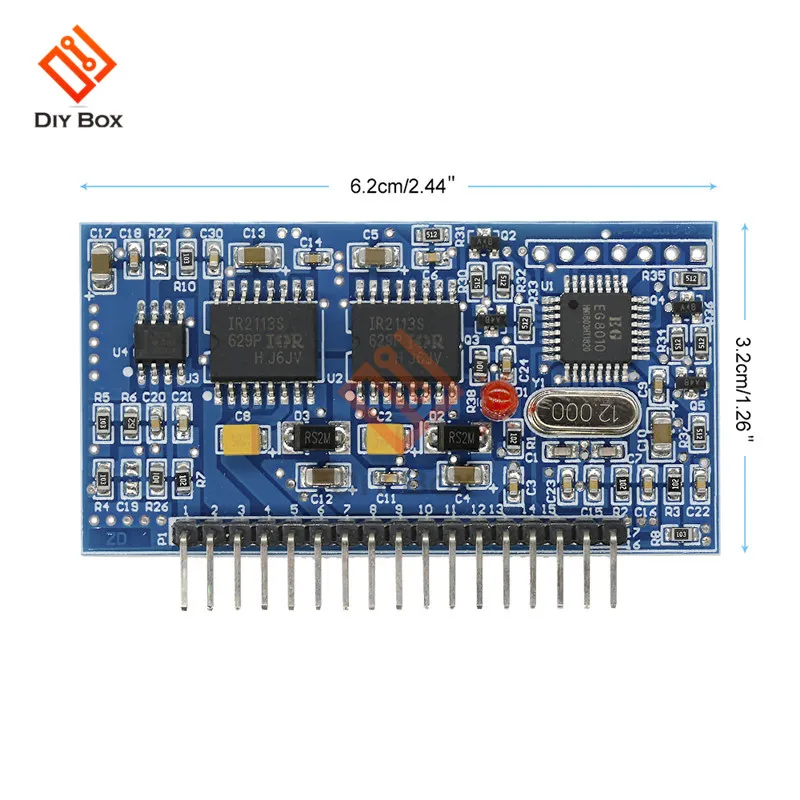

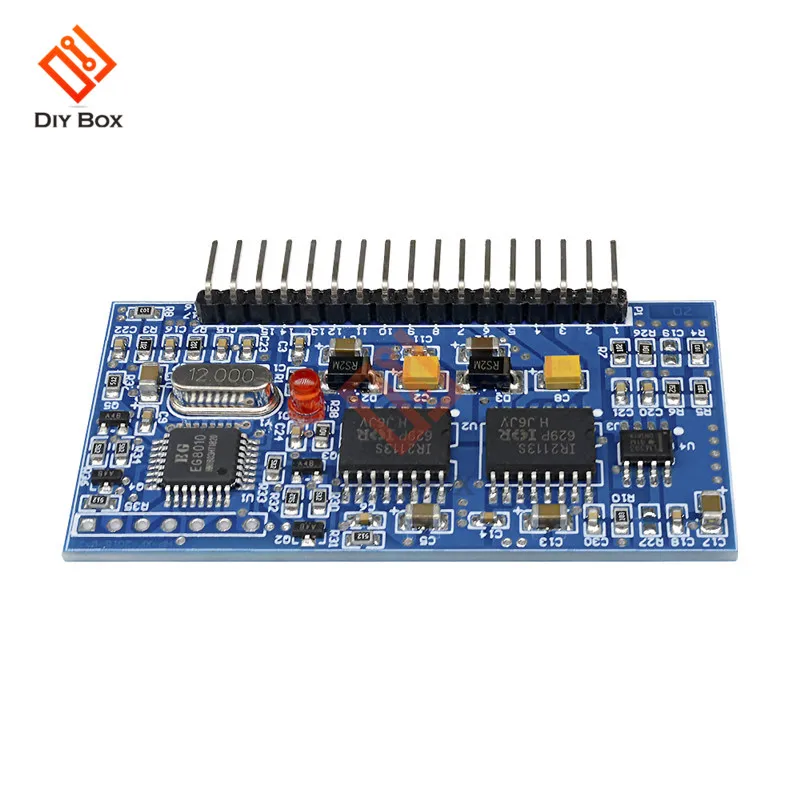

EGS002 EG8010 DC-AC чистая Синусоидальная волна инвертор SPWM доска IR2113 драйвер Dead Time управление диапазон драйвер для цифровой генератор

Описание:

EG8010 является цифровой, функция очень хорошо приносит свой собственный контроль мертвых времени чистой синусоидальной волны инвертора Чип генератора, используемый в двухступенчатой DC-DC-AC структуры преобразования мощности или одноступенчатой DC-AC промышленный трансформатор Boost architecture, внешний кварцевый генератор 12 МГц для достижения высокой точности, а гармонические искажения очень малы, 50 Гц или 60 Гц чистый синусоидальный инвертор ASIC. Чип использует технологию CMOS, внутреннюю интегрировку SPWM синусный генератор, цепь управления временем мертвых, диапазон коэффициента мультипликатора, цепь мягкого запуска, схема защиты, RS232 последовательный интерфейс связи и Серийный ЖК-драйвер модуля 1602 функций.

Особенности:

-5 V одиночный блок питания

-Pin Настройка четырех видов выходной немодулированный синусоидальный сигнал частота: одночастотный 50 Гц чистая Синусоидальная волна; 60 Гц одночастотный чистая Синусоидальная волна; 0-100 Гц чистая Синусоидальная волна частота регулируется; 0-400 Гц Чистая синусоида частота регулируется.

-Однополярная и биполярная модуляция

-Поставляется с управлением deadband, pin Настройка 4 мертвых времени: 300nS мертвых времени; 500nS мертвых времени; 1.0uS мертвых времени; 1.5uS мертвых времени

-Внешний кварцевый генератор 12 МГц

-PWM несущая частота 23,4 кГц

-Напряжение, ток, отзывы о температуре в реальном времени

-Защита от перенапряжения, низкого напряжения, перегрузки и перегрева

-Режим мягкого запуска pin установка времени отклика 1 S

-Последовательная связь для установки выходного напряжения, частоты и других параметров внешнего

-Внешний последовательный порт 128*32 ЖК-модуль 1602 отображает напряжение, частоту, температуру и электрический ток инвертора и другую информацию;

Область применения:

-Однофазный чистый синусоидальный инвертор

-ПВ инвертор

-Инвертор ветровой энергии

-Источник бесперебойного бесперебойный источник питания Системы

-Цифровой генератор системы

-Если Подача топлива

-Однофазный регулятор скорости двигателя

-Однофазный инвертор

-Синусоидальная волна диммер

-Синусоидальная волна регулятор

-Генератор волны синуса

Посылка включает в себя:

1х чистая Синусоидальная плата драйвера преобразователя
