Описание
Мы provideSTM32F103 STM32F407 STM323F429routine
UseAD7606 high-precision16positionADCchip 8 аналоговые входные 。 impedance1MOhm 。【Не требуется отрицательный источник питания, не требуется фронтальный аналоговый op amp цепи, непосредственно подключен к выходу датчика 】 Положительная и отрицательная Входная дальность 5В, плюс или минус10в. Может пассиоконтрольная дальность. Разрешение мощности 16 позиции 。 Максимальная частота выборки 200 Ksps supsupport8oversampling настройки (может эффективно уменьшить дрожание) Встроенный тест Single5Vpower питания SPI интерфейс or16Bit интерфейс шины 。 интерфейс IOThe уровень может be5Vor3.3V
Ad7606 конфигурация очень проста, он не имеет внутреннего регистра. Диапазон и параметры перенапряжения передаются через внешний контроль.
Частота дискретизации определяется byMCUorDSPPulse управление частотой
Ad7606 должен использовать одиночный 5vисточник питания 。
AD7606andMCUThe уровень интерфейса связи betweenVIOPin управления. В других wordsVIOMust быть подключен к блоку питания одночипового микрокомпьютера, он может be3.3VOr он может be5V.
【Module pin description】
OS2 OS2 OS2: комбинированное состояние выберите режим перенапряжения 。
000No оверсамплинг, максимальная 200kspsчастота дискретизации 。
001express2multipling перенапряжения, то есть внутренняя коллекция hardware2Average образцов
010express4multipling перенапряжения, то есть внутренняя коллекция hardware4Average образцов
011express8 многократное перенапряжение, то есть внутренняя коллекция hardware8Average образцов
100express16 многократное перенасыщение, то есть внутренняя коллекция hardware16Average образцов
101express32 многократное перенапряжение, то есть внутренняя коллекция hardware32Average образцов
110express64 многократное перенасыщение, то есть внутренняя коллекция hardware64Average образцов
Более высокая скорость перенапряжения, время преобразования ADCLonger, чем ниже Максимальная частота выборки может быть получена.
CVA, CVB: пуско-обновленный контрольный сигнал. CVAdecision1-4 прохода, CVBdecision5-8passageway.
2 сигнала могут быть шахматными в течение короткого времени. В общем, вы canCVA, CVBIn параллельны.
RAGE: выбор диапазона. 0 положительных и отрицательных 5В, 1 положительных и отрицательных 10В.
RD: чтение сигнала
RST: сброс сигнала
Занят: темно-синяя сигнала
CS: Выбор микросхемы
FRST: первая индикация сигналов образцов каналов
VIO: уровень интерфейса связи
DB0-DB15: шины данных

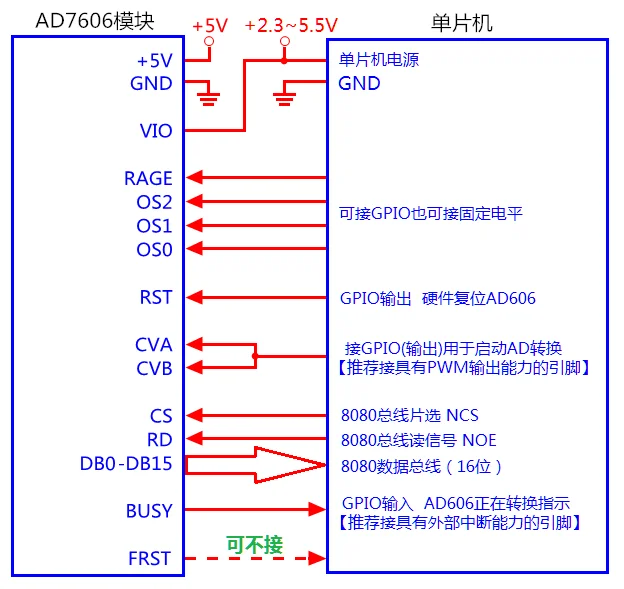

【16 бит параллельный режим проводки diagram】--- Ad7606 также поддерживает d8bit режим шины, пожалуйста, seeAD7606Data book
【SPIInterface режим проводки diagram】
【Схема реализации программного обеспечения синхронизации 1 】
--- Что мы предлагаем это чехол, seebsp_spi_ad7606.cfile
Выполнение в сервисной программе прерывания таймера:
Прерывания таймера ПВР:
{
Прерывания выхода на рынок;
Read8Save результаты выборки каналов toRAM; ----> прочитайте последний результат приобретения, для непрерывного приобретения это не имеет значения
Запуск следующей коллекции времени; (FlipCVAandCVB)
Прерывания возврата;
}
Частота таймера isADCsampling frequency. Этот режим может быть отключен
【Схема реализации программного обеспечения
--- Что мы offer8080 пример интерфейса использует эту схему, seebsp_ad7606.cfile
Чтобы настроить recva, CVBPin isPWMOutput режим, цикл установить на желаемую частоту выборки; ----> afterMCUWill производит очень стабильный сигнал cycleadenверсия
Линия порта takeBUSYThe настроена на прерывание режима триггера falling edge;
Внешний interruptISR:
{
Прерывания выхода на рынок;
Read8Save результаты выборки каналов toRAM;
}
【Схема реализации программного обеспечения синхронизации 1 и программ 2 различия в 】
(1) programme1 может использовать меньшую линию, но когда другие сервисные программы прерывания или основные программы временно закрывают Глобальный прерывание, может вызвать дрожание в период преобразования.
(2) programme2 он может обеспечить стабильность сбора часов, потому что это 'smcuhardware генерируется 。 но одна morebusheroal линия 。

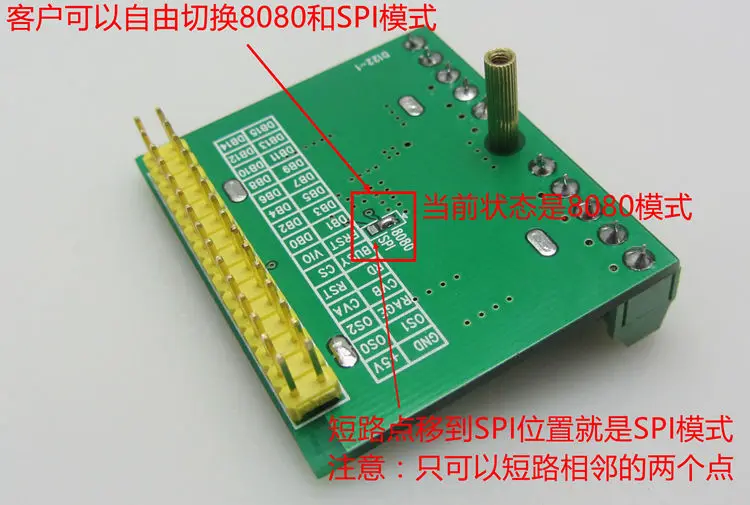

Наш factoryad7606 модуль по умолчанию is8080Parallel интерфейс 。
