Описание
Тип 1: одиночная трубка без защиты от утечки
Тип 2: одиночная трубка с защитой от утечки
Тип 3: двойная трубка с защитой от утечки

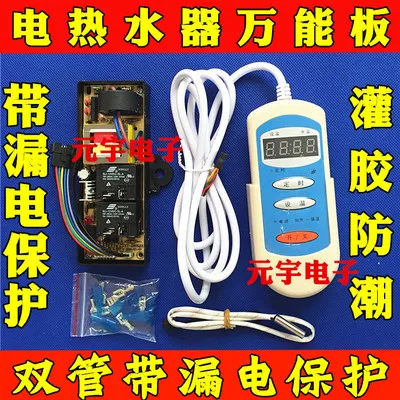

Эта универсальная компьютерная плата для водонагревателя подходит для любого бренда.Водонагреватель накопительный ЭлектрическийТехническое обслуживание и замена. Двойная труба 3000 Вт.Один tube2000W.Четырехзначный цифровой дисплей, одновременное отображение заданной температуры и температуры в режиме реального времени.
Компьютерное издание электрический водонагреватель подходит для всех брендов с проводным управлением!
Монтажная головка должна быть твердой., не может быть свободна!
В противном случае платы легко сгорят из-за жара.
Никогда не ослабляйте.!
Защита от утечки клея и влаги
В основном, эта универсальная компьютерная плата специализируется на обслуживании и использовании., нет электрика базы, пожалуйста, сделайте фотографии.,
Электрический водонагреватель Универсальный пульт управления наружная упаковочная коробка с схемой подключения, Легко понять, пожалуйста, прочитайте внимательно.,Лучше контролировать четырехзначный дисплей!
Инструкции по эксплуатации и использованию электрического водонагревателя линия управления компьютерная плата модификации
1. Мощность вверх
После того, как контроллер подключен к источнику питания, рабочее состояние системы по умолчанию при последней отключенной мощности 。 когда последний сбой питания возник, контроллер находится в режиме ожидания (по умолчанию значение первой системы включения питания: настройка температуры 75℃, время синхронизации 1 час), индикатор питания Светильник, все реле отключены, цифровая трубка отображает ток температуры воды 。 В прошлый раз
Сбой питания, контроллер находится в состоянии нагрева запуска., индикатор питания Светильник, индикаторы нагрева/теплоизоляции ярко-красный, все реле закрыты, Нагреватель начинает нагреваться, цифровая трубка отображает ток температуры воды 。
2 ключа "открыть/закрыть"
A. оставайтесь в режиме «питание в режиме ожидания», нажмите «панель управления», верхняя «Открытая/Закрытая» загрузка клавиатуры в режим нагрева/теплоизоляции, Индикатор нагрева/теплоизоляции, управление нагревом в соответствии с установленными параметрами/Теплоизоляционный цикл работы 。 любое состояние без неисправности после загрузки, нажмите «открыть/закрыть» Выключение клавиатуры возвращается в режим ожидания, Параметрическая память настроек 。
B. В Состоянии синхронизации нажмите кнопку "открыть/закрыть", система входного нагрева/теплоизоляции состояния, индикатор времени горит.
3. Клавиша "Настройка"
Электрическое состояние контроллера, нажмите кнопку «Настройка», цифровая пробирка (1 с/сек) отображает установленную температуру нагрева, затем нажмите еще раз. клавиша «Настройка», температура нагрева устанавливается в соответствии с первоначальным значением. 30 & rarr; 35 & rarr; 40 & rarr; 45 & rarr; 50 & rarr; 55 & rarr; 60 & rarr; 65 & rarr; 70 & rarr; 75 & rarr; 30 обычных Инкрементное циклическое изменение, увеличение с каждым клик5℃, если вы держите на, настройка меняется непрерывно до тех пор, пока он не будет выпущен. Нет подтверждения значения buttons8sSet, восстановление отображения измеренной температуры воды.
4. Ключ "время"
A. оставайтесь «питание в режиме ожидания» ниже, нажмите кнопку «синхронизации», светильник «синхронизации», цифровая пробирка (1 с/сек) Отображение времени, затем нажмите снова. "тайминг" ключ, изменение времени синхронизации одной передачи (первая передача 1 час), если вы держите на, настройки меняются непрерывно до тех пор, пока они не будут выпущены. нет подтверждения значения buttons8sSet, восстановление отображения измеренной температуры воды, времени с этого момента, до конца времени, автоматическое Входное Отопление/теплоизоляционное состояние 。 установка времени пресс 01 & rarr; 02 & rarr; 03 & rarr; 04 & rarr; 05 & rarr; 06 & rarr; 07 & rarr; 08 & rarr; 09 & rarr; 10 & rarr; 11… 99 & rarr; 01 изменение цикла, если время ожидания после нажатия кнопки ed3более секунд (менее 8 секунд), нажмите еще раз «тайминг», затем значение увеличивается с нуля до нуля. (уменьшение) изменение на уменьшение (увеличение постепенно).
B. оставайтесь в состоянии "синхронизации" (ГРМ), нажмите кнопку "синхронизации", цифровая передача трубки от дисплея измеренной температуры для отображения времени остаточного времени (дисплей сцинтилляции), если вы нажимаете кнопку «Время», на основе оставшегося времени, параметры синхронизации можно установить снова, же что и methoda 。
C. В состоянии отопления/изоляции нажмите кнопку «время», чтобы посмотреть систему синхронизации, но вы не можете установить время.
D. Когда вышеуказанные клавиши эффективно работают, зуммер издает короткий крик в качестве напоминания.
5. Функция обогрева/теплоизоляции
Когда водонагреватель находится в нормальном состоянии, электрификация нагревателя, двойной цветной светильник, излучающий диоды, красный (чистый красный), повышение температуры воды, когда температура воды достигает заданного значения, обогреватель выключен, двухцветный светильник, излучающий диоды, дисплей зеленый (чистый зеленый), когда Температура воды ниже заданного значения 8 раз, Нагреватель перезаряжен для нагрева, авто-Велоспорт. В нагрев в первый раз/теплоизоляционное состояние, когда температура воды обнаружена, чтобы быть ниже заданного значения, система отдает приоритет нагреву 。
6. Функция синхронизации
Когда в Состоянии синхронизации, огни синхронизации, Отопление/изоляционная лампа не включается, цифровой ламповый дисплей измерения температуры, система синхронизируется в фиксированное время, до конца времени, автоматический вход Отопление/теплоизоляция состояние 。
7. Функция отключения памяти
После отключения питания системы, памяти исходных параметров, продолжить работу в соответствии с установленными параметрами после перезарядки. если питание отключено в течение времени, если рабочие часы меньше 1 часа, то рабочие часы перед регулировкой мощности очищены., чем больше 1 час, тем меньше время на 1 час.
8. Функция аварийной сигнализации
В тех случаях, когда следующие неисправности происходит в чехол из электрификацией, отключите все реле, цифровая трубка мерцаний дисплей «код неисправности» (1 S/сек), зуммер звонки, сигнализация, все ключи на панели являются неверными, водонагреватель заблокирован в состоянии тревоги, после устранения проблем водонагреватель может быть восстановлен для работы., и параметры настройки в системе не теряются.
1. При обнаружении сухого горения, (непрерывность 14 повышение температуры наклона обнаружено в секунд-30℃/минуту) цифровая трубка display2, проблемы могут быть удалены только путем удаления и повторной зарядки их.
2. Когда датчик открыт или коротко замыкается, цифровая трубка displayE3. Автоматически восстанавливает текущее рабочее состояние после устранения проблем.
3. После того, как система нагревается, когда непрерывность обнаруживается 1 час изменения температуры ≤±3℃, цифровая трубка displayE4, проблемы могут быть удалены только путем удаления и повторного включения их.
4. При непрерывном обнаружении температуры резервуара ≥86℃, цифровой дисплей трубки 5, проблемы могут быть удалены только путем удаления и повторной зарядки их.
После того, как контроллер подключен к источнику питания, рабочее состояние системы по умолчанию при последней отключенной мощности 。 когда последний сбой питания возник, контроллер находится в режиме ожидания (по умолчанию значение первой системы включения питания: настройка температуры 75℃, время синхронизации 1 час), индикатор питания Светильник, все реле отключены, цифровая трубка отображает ток температуры воды 。 В прошлый раз
Сбой питания, контроллер находится в состоянии нагрева запуска., индикатор питания Светильник, индикаторы нагрева/теплоизоляции ярко-красный, все реле закрыты, Нагреватель начинает нагреваться, цифровая трубка отображает ток температуры воды 。
2 ключа "открыть/закрыть"
A. оставайтесь в режиме «питание в режиме ожидания», нажмите «панель управления», верхняя «Открытая/Закрытая» загрузка клавиатуры в режим нагрева/теплоизоляции, Индикатор нагрева/теплоизоляции, управление нагревом в соответствии с установленными параметрами/Теплоизоляционный цикл работы 。 любое состояние без неисправности после загрузки, нажмите «открыть/закрыть» Выключение клавиатуры возвращается в режим ожидания, Параметрическая память настроек 。
B. В Состоянии синхронизации нажмите кнопку "открыть/закрыть", система входного нагрева/теплоизоляции состояния, индикатор времени горит.
3. Клавиша "Настройка"
Электрическое состояние контроллера, нажмите кнопку «Настройка», цифровая пробирка (1 с/сек) отображает установленную температуру нагрева, затем нажмите еще раз. клавиша «Настройка», температура нагрева устанавливается в соответствии с первоначальным значением. 30 & rarr; 35 & rarr; 40 & rarr; 45 & rarr; 50 & rarr; 55 & rarr; 60 & rarr; 65 & rarr; 70 & rarr; 75 & rarr; 30 обычных Инкрементное циклическое изменение, увеличение с каждым клик5℃, если вы держите на, настройка меняется непрерывно до тех пор, пока он не будет выпущен. Нет подтверждения значения buttons8sSet, восстановление отображения измеренной температуры воды.
4. Ключ "время"
A. оставайтесь «питание в режиме ожидания» ниже, нажмите кнопку «синхронизации», светильник «синхронизации», цифровая пробирка (1 с/сек) Отображение времени, затем нажмите снова. "тайминг" ключ, изменение времени синхронизации одной передачи (первая передача 1 час), если вы держите на, настройки меняются непрерывно до тех пор, пока они не будут выпущены. нет подтверждения значения buttons8sSet, восстановление отображения измеренной температуры воды, времени с этого момента, до конца времени, автоматическое Входное Отопление/теплоизоляционное состояние 。 установка времени пресс 01 & rarr; 02 & rarr; 03 & rarr; 04 & rarr; 05 & rarr; 06 & rarr; 07 & rarr; 08 & rarr; 09 & rarr; 10 & rarr; 11… 99 & rarr; 01 изменение цикла, если время ожидания после нажатия кнопки ed3более секунд (менее 8 секунд), нажмите еще раз «тайминг», затем значение увеличивается с нуля до нуля. (уменьшение) изменение на уменьшение (увеличение постепенно).
B. оставайтесь в состоянии "синхронизации" (ГРМ), нажмите кнопку "синхронизации", цифровая передача трубки от дисплея измеренной температуры для отображения времени остаточного времени (дисплей сцинтилляции), если вы нажимаете кнопку «Время», на основе оставшегося времени, параметры синхронизации можно установить снова, же что и methoda 。
C. В состоянии отопления/изоляции нажмите кнопку «время», чтобы посмотреть систему синхронизации, но вы не можете установить время.
D. Когда вышеуказанные клавиши эффективно работают, зуммер издает короткий крик в качестве напоминания.
5. Функция обогрева/теплоизоляции
Когда водонагреватель находится в нормальном состоянии, электрификация нагревателя, двойной цветной светильник, излучающий диоды, красный (чистый красный), повышение температуры воды, когда температура воды достигает заданного значения, обогреватель выключен, двухцветный светильник, излучающий диоды, дисплей зеленый (чистый зеленый), когда Температура воды ниже заданного значения 8 раз, Нагреватель перезаряжен для нагрева, авто-Велоспорт. В нагрев в первый раз/теплоизоляционное состояние, когда температура воды обнаружена, чтобы быть ниже заданного значения, система отдает приоритет нагреву 。
6. Функция синхронизации
Когда в Состоянии синхронизации, огни синхронизации, Отопление/изоляционная лампа не включается, цифровой ламповый дисплей измерения температуры, система синхронизируется в фиксированное время, до конца времени, автоматический вход Отопление/теплоизоляция состояние 。
7. Функция отключения памяти
После отключения питания системы, памяти исходных параметров, продолжить работу в соответствии с установленными параметрами после перезарядки. если питание отключено в течение времени, если рабочие часы меньше 1 часа, то рабочие часы перед регулировкой мощности очищены., чем больше 1 час, тем меньше время на 1 час.
8. Функция аварийной сигнализации
В тех случаях, когда следующие неисправности происходит в чехол из электрификацией, отключите все реле, цифровая трубка мерцаний дисплей «код неисправности» (1 S/сек), зуммер звонки, сигнализация, все ключи на панели являются неверными, водонагреватель заблокирован в состоянии тревоги, после устранения проблем водонагреватель может быть восстановлен для работы., и параметры настройки в системе не теряются.
1. При обнаружении сухого горения, (непрерывность 14 повышение температуры наклона обнаружено в секунд-30℃/минуту) цифровая трубка display2, проблемы могут быть удалены только путем удаления и повторной зарядки их.
2. Когда датчик открыт или коротко замыкается, цифровая трубка displayE3. Автоматически восстанавливает текущее рабочее состояние после устранения проблем.
3. После того, как система нагревается, когда непрерывность обнаруживается 1 час изменения температуры ≤±3℃, цифровая трубка displayE4, проблемы могут быть удалены только путем удаления и повторного включения их.
4. При непрерывном обнаружении температуры резервуара ≥86℃, цифровой дисплей трубки 5, проблемы могут быть удалены только путем удаления и повторной зарядки их.
