Электромотор для 3D принтера XYZ Axis 4.5Nm Nema34 86 мм Hybird шаговый двигатель с замкнутой обратной связью мотор драйвер сервомотор наборы+ 3 оси офлайн контроллер G PLC+ MPG для ЧПУ

Описание

1. Посылка список

3 XHBS860H с охлаждающим вентилятором

3 X86HBS454.5NmМотор

1 х 3 оси Автономный контроллер

1 х MPG с аварийной остановкой

3 X3 м кодирующего устройства

3 X3 м Мощность кабель

1 х 8 ГБ USB флэш-накопитель

1X USB кабель-удлинитель

2. Функциональные характеристики привода:

Модель:HBS860H

Тип: DSP шаговый двигатель с замкнутой обратной связью привода

Максимальный ток: 8A

Импульса частота отклика:200 кГц

Микрошаговый драйвер:200 ~ 51200ppr

Вход Напряжение:20 ~ 80VAC/30-110VDC

Защитная функция: Перенапряжение, Перегрузка по току, ошибка отслеживания, защита от перенапряжения

Входной сигнал:ПоддержкаPUL/DIRИС заглушкой по часовой стрелке против часовой стрелкиРежимов (разница)

Совместимость:5 ~ 24 VСигнал (не нужен резистор)

Тип охлаждения:С воздушным охлаждением

Логический сигнал • сила тока:Возраст 7 до 16 лет, с рисунком в видеMa

3. Выбор микрошагов и Настройка тока :

4. Электродвигатель:

Угол шага:1,8 градусов

Трехфазный: 2PH

Держать крутящий момент:4.5NM

Номинальная Скорость:1000 об/мин

Энкодер: 1000 линия

Номинальное напряжение/ток: 2,24 V/5.6A

Сопротивление: 1.13ohm

Индуктивности: 3.6mH

Класс изоляции: B

Инерция ротора: 1400 г. См2

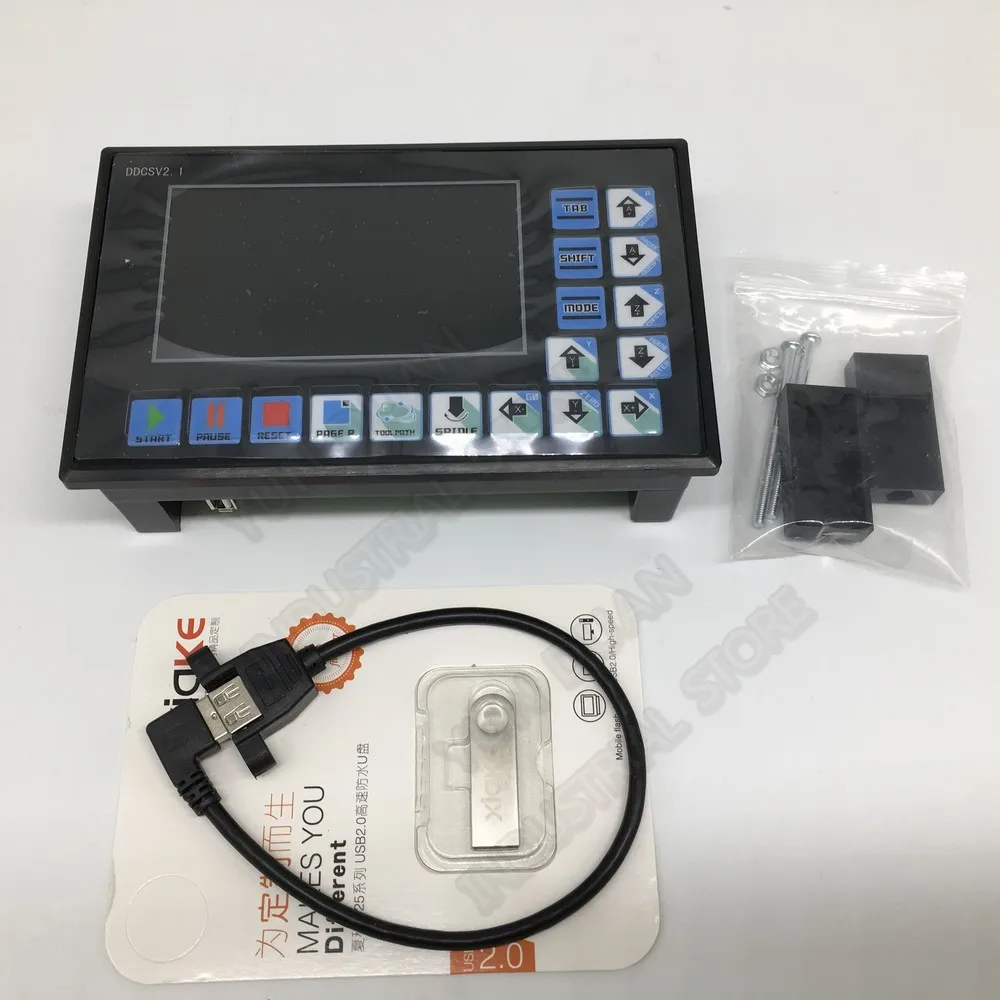

5. Контроллер Основные параметры:

Перемещение по оси: Поддержка в3 осиСтеппер с сервоприводом контроля

Пульс одной оси: макс500 кГц

Главный чип управления: ARM9

Основной алгоритм чип: FPGA

Экран:4,3 дюймов TFT 480*272

Оперативный кнопок быстрого доступа: 17

Источник питания: 18 ~ 32 В 0.5A

Код G:USB флэш-диск для чтения кода G

Порт MPG: Поддержка общего MPG на рынке

Для получения дополнительной информации, пожалуйста, свяжитесь с нами, мы предоставим вам английскую инструкцию и техническую поддержку!

6. MPG Основные параметры:

1.X1, x10, x100Переключатель

2.X, Y, Z, 4Перемещение по оси электрораспределительной коробкой многопозиционного переключателя

3. Светодиодный индикатор

4.Кнопка аварийной остановки

5. Высокое качество профессионального шасси

6.6ft выдвижной Высококачественный экранированный кабель Шнур

7. Магнитный держатель может разместить в любом месте на поверхности станка

8. Требуется 5 В +, 150 мА, мощность для MPG

9. Фазовый выход A,/A и B,/B;

10. Выходной сигнал от транзисторно-транзисторных логических схем, мощность привода +-20mA;

11. Проводка: пользователь может легко подключить этот блок к системе CNC.
