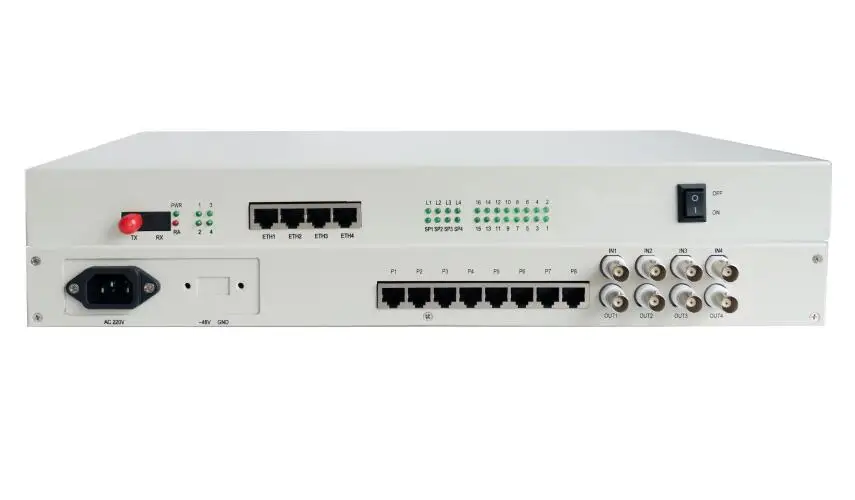

EMUX100-8S интегрированный Услуги оптическое оборудование доступа 1-Порты и разъёмы SC 4E1 4FE 8VF одномодовый волоконно-оптический 20 км двойной Питание

Описание

EMUX100-8S интегрированный Услуги оптическое оборудование доступа 1-Порты и разъёмы SC 4E1 4FE 8VF одномодовый волоконно-оптический 20 км двойной Питание

1. Описание продуктаEMUX100 серия интегрированного обслуживания оптического доступа оборудование разработано и производится независимо от Easy широкополосной технологии (Пекин) Co., Ltd с собственным ASICs. Сигнал Ethernet и сигнал E1 смешиваются, кодируются и передаются на пару оптических волокон путем применения технологии мультиплексирования разделения времени. Таким образом, осуществляя 100 M Ethernet сервис, E1 сервис, телефонная служба, V35 сервис, обслуживание данных, 2/4 Проводная Смешанная передача. Канал передачи включает оптический канал передачи и канал передачи E1. Это устройство принимает 19 "* 1U дизайн, высокая интеграция, малый размер, низкое энергопотребление, надежная работа, простота установки и использования.2. Номер изделия:EMUX100-8S3. Основные ОсобенностиОбеспечивает 1 оптический интерфейс;Обеспечить 4 интерфейса E1;Обеспечить 4*10/100 M Ethernet интерфейсы, 4 Ethernet Поддержка общего доступа или логическая изоляция;Предоставляет 4 бизнес-слота, каждый слот поддерживает 4 канала бизнеса;Визитные карточки: локальный речевой канал, удаленный речевой канал, телефонная карта горячей линии, магнитная телефонная карта, Ethernet карта, 2/4 аудио карта, карта данных (RS232 RS422 RS485) и т. Д.Устройство для монтажа в стойку 1U;Расстояние передачи составляет 20 км, а самое длинное расстояние передачи-120 км.4. Состояние электропитанияИсточник питания стандартного оборудования настраивается с входом-48 В или 220 В. При подключении шнура питания обязательно проводите провод в соответствии с маркировкой связывающего столба тщательно; все источники питания должны соответствовать следующим условиям:1). DC-48V:-36 В ~-72 в2). 220 В переменного тока: 220 В ± 20%, 50 Гц5. Оборудование для интерфейсов5,1: оптический ИнтерфейсWavelength Длина волны: 1310 нм (стандартный режим) или 1550 нмМощность передачи: ≥-12 дБмSensitivity Чувствительность приемника: ≤-30 дБм (BER≤10-11)Тип интерфейса: FC (стандартный режим) или SC и т. Д.Transmission режим передачи: двойное волокно или одно волокно5,2: E1 ИнтерфейсУстройство имеет 4 канала интерфейса E1, в соответствии с G.703Rate скорость: 2048кб/с ± 50ppmCode Тип: HDB3Impedance сопротивление: 75Ω (небалансный) или 120Ω (Сбалансированный)Джиттер: в соответствии с G.742 G.823Attenзатухание: 0 ~ 6 дБ5,3: Ethernet ИнтерфейсПоддержка скорости линии 10Base-T/100Base-T, полный дуплексный/полудуплексный самоадаптивныйВ соответствии со стандартом IEEE802.3/IEEE802.3uUse Стандартный RJ45 разъем5,4: интерфейс передачи данных (включая RS232, RS485, RS422 интерфейс)Скорость интерфейса передачи данных 300--19. 2 кбит/с скорость передачи данных самоадаптивная, режим DCE5,5: символ интерфейса V.35Nominal Номинальная скорость: N * 64 к/с (N ≤32)Рабочий режим: DCE, DTE опционально5,6: интерфейс скоростного канала и сигнализацияExchange сбокуСопротивление от крючка: <500ΩСопротивление на крючке:> 10 кОмUser сбокуСопротивление Петли: ≤2000Ω (включая телефон)Напряжение холостого хода ≤ 50 вПетля ток: 25mAПорог от крючка: 8 мАЗадержка разворота полярности: <50 мсНабор: импульсный набор одного импульсного искажения <5 мсПолное искажение внутреннего звукового набора удовлетворяет характеристики голосового интерфейсаЗадержка выключения: <100 мсRinging ток:Дистанционный (FXS) генератор тока звонкаЧастота: 25 Гц ± 3 ГцДиапазон: 75V±5VrmsЗадержка звонка по текущему времени <50 мсОбщая выходная мощность ≤ 10 Вт (в единицах шасси)Локальное (FXO) обнаружение тока звонкаДиапазон: минимум 38 Vrms5,7: 2/4 провод аудио интерфейсУровень интерфейса 2 провода: 2 провода передачи 0dBr 2 провода приема-3.5dBrУровень интерфейса 4 провода: 4 провода передачи 0dBr 4 провода получения 0dBrОбратная потеря: 300-600 Гц> 12 дБ 600-3400 Гц> 15 дБЧастотный диапазон: 300-3400 Гц (+ 0,5,-дБ)Шум воздуха: ≤-65dBm0pКоэффициент усиления:-45 дБм 0 -- + 3 дБм 0 (+ 0,5,-0,5 дБ)Аналоговый (4-проводной для 4-проводных или 2-провод к 2-проводной) сигналы канала/полное искажение по отношению к Уровень входного сигнала2/4 характеристики интерфейса провода:Коэффициент сжатия: закон в ITU G.711Сопротивление: 600Ω (сбалансированное)Звуковой диапазон: 300Hz―3400HzОбратная потеря: не менее 18 дБ6: Мощность потребленияЭнергопотребление всего аппарата <35 Вт7: пройденное расстояние работы Защита окружающей средыРабочая температура: 0 ~ 45℃Relative Относительная влажность: ≤95% (25℃)Атмосферное давление: 70 ~ 106 кПа
