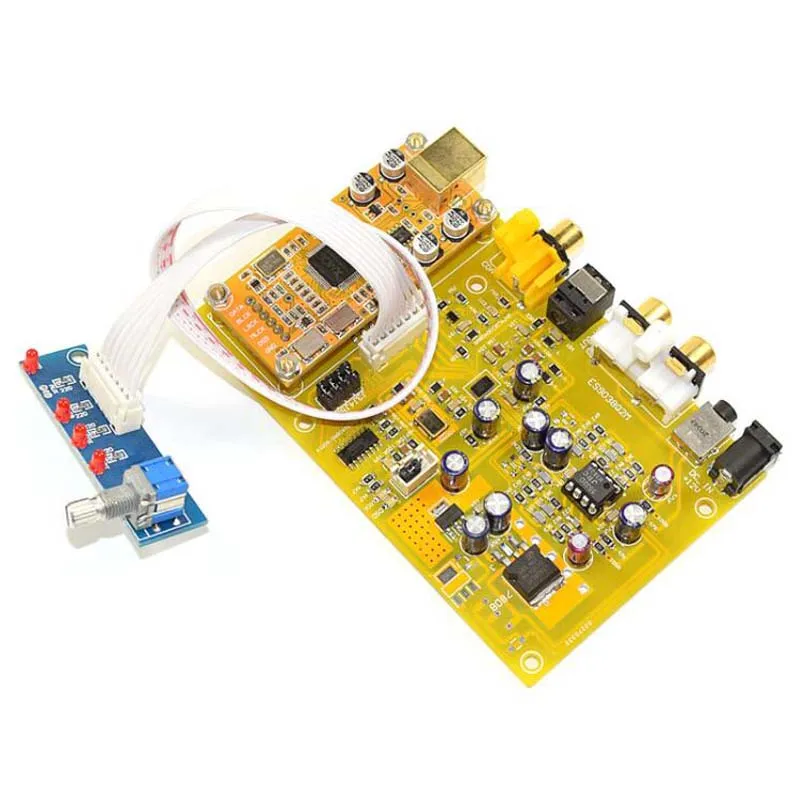

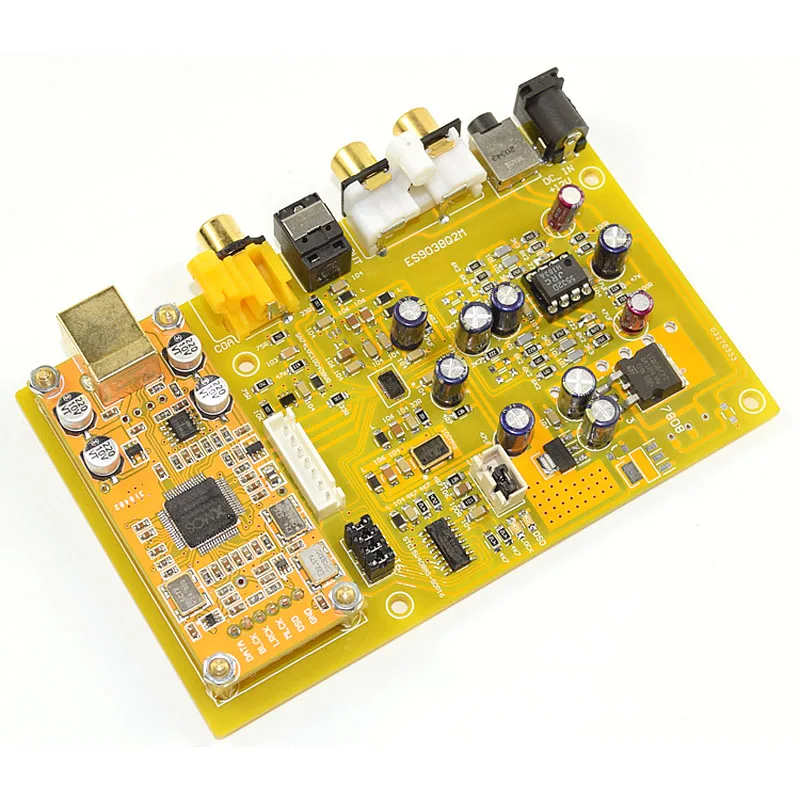

ES9038 Q2M тройной переключатель ЦАП усилители декодера Плата Поддержка волокна amplificador коаксиальный USB вход HiFi аудио Плата усилителя

Посылка A: без usb-карты

Посылка B:С XMOS-XU208 карты

Параметры:

Напряжение: 12 В постоянного тока

Размер платы: 122*76 мм

Выходной терминал: RCA может быть подключен усилитель, amp, 3,5 терминал может быть подключен к наушникам

Вход поддержка:

Коаксиальный кабель: PCM44.1k ~ 192 к 24bit/DOP DSD64

Материал: PCM44.1k ~ 192 к 24bit/DOP DSD64

I2S/DSD: PCM44.1k ~ 384 k 32bit/DSD64, DSD128, DSD256

IPS/DSD определение pin: PCM_BCLK-DSD_CLK, PCM _ LRCK-DSD_L, PCM _ DATA-DSD_R

Так как MCLK ES9038-это независимая часы 100 м, достаточно только для ввода данных BCK LRCK. Полированный CD DVD старый декодирование работает хорошо. Тонкий и гладкий, удлинение очень хорошее. По умолчанию с NE5532 op amp, для обновления op amp клиентская служба может выбрать свой собственный fever op amp, высокоточный активный кристалл

Настройки фильтра:

J3, J4, J5, J6 не коротко, фильтр = apodizing fast rolling-off фильтр

J3 не замыкается:

Короткий J4, фильтр = фильтр кирпичной стены

J5 короткий, фильтр = исправленный минимальный фазовый Быстрый откатной фильтр

Короткий J6, фильтр = минимальный фазовый медленно откатной фильтр

Короткие J3:

J4 короткий, фильтр = минимальный фазовый Быстрый откатной фильтр

J5 короткий, фильтр = линейный фазовый медленно откатной фильтр

Короткий J6, фильтр = линейный фазовый Быстрый откатной фильтр

Регулятор громкости:

VOL: 1-2 коротких для отключения звука, 2-3 коротких для максимальной громкости

Может быть подключен к одинарный потенциометр, ручка потенциометра, чтобы прыгать в направлении иглы, с последующим соответствующей проводкой, увеличить громкость слева направо

УсловиемИем:

1 шт. ES9038 Q2M тройной переключатель DAC декодер плата
