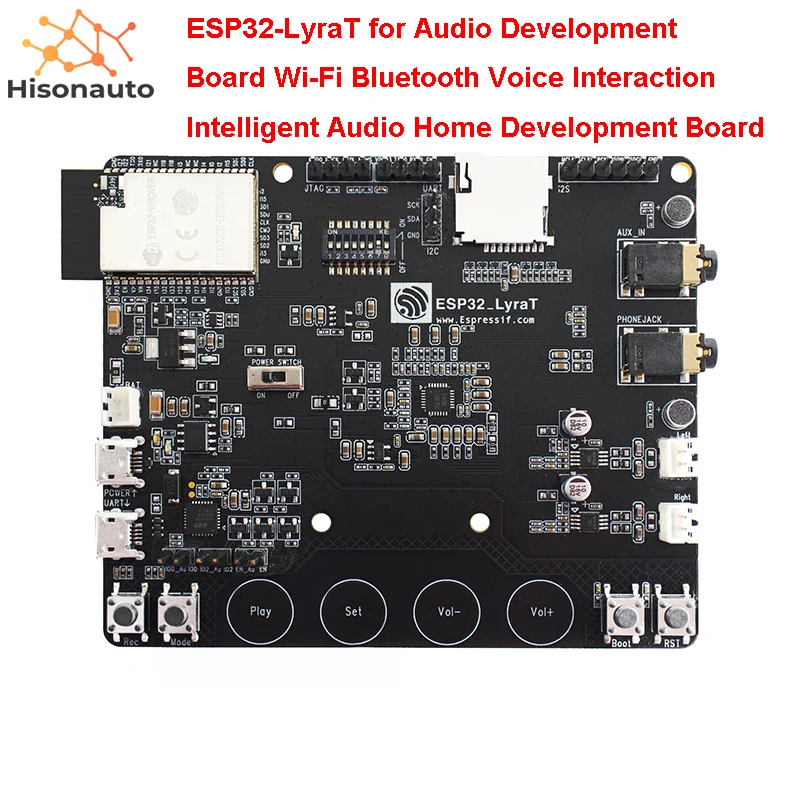

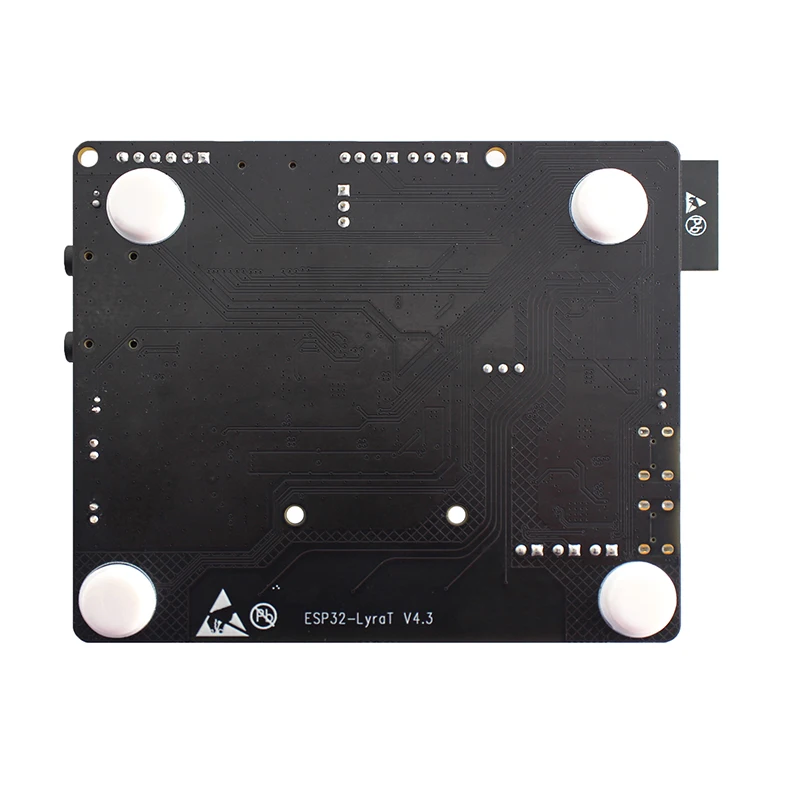

ESP32-LyraT для аудио макетной платы Wi-Fi Bluetooth голосовое взаимодействие интеллектуальная аудио домашняя макетная плата

Данный продукт поставляется с ESP-ADF прошивкой, которая может быть протестирована пользователем с помощью ADF на Github и модифицирована на свою собственную прошивку.

ESP32-LyraT-это аудио макетная плата, специально разработанная Lexin для голосового интерактивного рынка с использованием модуля ESP32-WROVER-B. Модуль очень интегрирован и включает 4,5 Мб оперативной памяти. Основанная на двухъядерном процессоре ESP32 и мощной функции Wi-Fi + BT, ESP32-LyraT может использовать аудиорешение высокой интеграции с несколькими периферийными устройствами и быстро разрабатывать интеллектуальное аудио, интеллектуальная машина и интеллект. Главная и другие продукты значительно укоротили развитие продукта cycl

Функциональное описание:

1. Поддержка нескольких аудиовхода: Wi-Fi, Bluetooth audio, AirPlay, DLNA, line-in и т. д.2. Двойной микрофонный звукосниматель, может развить близкое поле и дальнее поле распознавания речи3. Поддержка различных основных аудио форматов lossless: ALAC, AAC, FLAC, OPUS, MP3, WAV, OGG и др.4. Полный стандарт беспроводной связи-Wi-Fi 802.11b/g/n, Classic BT, BLE5. Поддержка различных распределительных сетей: BLE распределительная сеть, Airkiss распределительная сеть и т. Д.6. Периферийный интерфейс богат: проводной сетевой порт, сенсорная кнопка, TFT экран, интерфейс камеры и т. д., сильная масштабируемость, удобная дифференциация продукта7. Поддержка нескольких облачных платформ: DuerOS, Himalayan, Turing Robot, DeepBrain и т. Д.Кнопка: сенсорный + Физическая кнопка8. Режим питания: USB источник питания или внешний источник питания9. Вес: около 150 г10. Размер: 95,5 мм * 80,6 мм

Поддерживает интеллектуальную функцию распределительной сети с одной кнопкой, голосовое пробуждение, кнопка пробуждения, доступ к облачной платформе, распознавание голоса и Локальное воспроизведение звука, который ускоряет разработку двухрежимных аудио-решений Bluetooth + Wi-Fi.Массивные голосовые ресурсы + Интеллектуальная голосовая работа + богатое периферийное расширение, нарушающее инновационное узкое место голосовых динамиков, умной жизни, умной индустрии и других приложений.Платформа разработки аудио для умных динамиков и приложений умного дома. Включает в себя модуль ESP32-WROVER, слот карты Micro SD, интерфейс расширения, сенсорные кнопки, кнопки и другие аппаратные средства.

1. Обзор

ESP32-LyraT-это макетная плата для голосового интерактивного рынка. В нем используется модуль ESP32-WROVER, который включает в себя двухъядерный процессор и 4,5 Мб оперативной памяти, а также высокоинтегрированное аудиорешение с небольшим количеством периферийных устройств. Для умных динамиков и приложений для умного дома. Lexin система разработки аудио с открытым исходным кодом, поддерживающая макетную плату, поддержка голосового и кнопочного двухрежимного пробуждения и локального воспроизведения звука

1,1. Плата разработки аудио ESP32-LyraT имеет следующие основные особенности:

(1) Поддержка различных основных форматов сжатия и аудио без потерь, включая M4A, AAC, FLAC, OGG, OPUS, MP3 и т. Д.(2) Поддержка однокнопочной конфигурации и режима ожидания.(3) Поддержка режима SoftAP и станции.(4) Поддержка различных стандартов беспроводной связи: Wi-Fi 802.11b/g/n, Классический Bluetooth и BLE. Поддержка аудиовхода, таких как Wi-Fi, BT-audio, DLNA, Line-in.(5) предоставляет различную поддержку, такую как ведущая в отрасли распределительная сеть BL E и интеллектуальная распределительная сеть (например, сеть распределения WeChat).(6) Двойной микрофонный Звукосниматель: подходит для разработки приложений распознавания речи ближнего поля и дальнего поля.(7) Поддержка широкого спектра периферийных устройств для достижения дифференциации продукта.

1,2. Аппаратные ресурсы

1. Модуль ESP32-WROVER:* ESP32-WROVER-это модуль Wi-Fi + BT + BLE MCU для широкого спектра приложений. Он является мощным и универсальным для сенсорных сетей с низким энергопотреблением и таких сложных приложений, как голосовое кодирование, потоковое аудио и MP3. Декодирование и так далее. Пожалуйста, обратитесь к ESP32-WROVER техническим спецификациям для получения подробной информации.2. Слот карты Micro SD:* Поддержка SPI, Однолинейный, четырехпроводной режим, пользователи могут выбрать по мере необходимости.3. Аудио входной интерфейс AUX _ IN:* Вход кодека ES8388.4. Интерфейс USB-UART и интерфейс питания USB:* Функция USB в UART: макетная плата принимает CP2102N-A01-GQFN28 чип для осуществления функции USB в UART, и поддерживаемая скорость передачи данных может достигать 3 Мбит/с.* Интерфейс питания USB: Когда модуль Wi-Fi находится в рабочем состоянии, пиковый ток большой. Lexin рекомендует использовать блок питания мощностью 500 мА и более.5. Сенсорная панель:* На макетной плате есть четыре сенсорные кнопки: Play, Set, Vol + и Vol-. В качестве кнопок аудио функции, есть много преимуществ, таких как отсутствие механического устройства, снижение стоимости спецификации и гибкий дизайн.6. Интерфейс динамика:* Поддержка двух внешних динамиков. 1,3. Программное обеспечение для подготовки

1,3. Программное обеспечение для подготовки

1. Сжигательному инструмент* Сгорите прошивку на макетную плату, пожалуйста, загрузите Lexin Официальный Инструмент для программирования флэш-памяти.2. Распределительная сеть* Вы можете использовать официальное приложение для Lexin при использовании функции распределения SmartConfig для ESP32-LyraT.* Для пользователей Android загрузите приложение IOT Espressif; для пользователей iOS загрузите Приложение iOS ESP-TOUCH.3. Инструменты отладки* Выберите инструмент, который подходит для среды разработки, таких как Xshell, SSCOM и т. Д.4. Требования к оборудованию* ПК (рекомендуется использовать систему Windows);* 2 кабеля Micro-USB, один из которых служит линией электропитания;* 1 динамик.

2. Встроенное программное обеспечение для программирования

* ESP32-LyraT поставляется с заводской прошивкой по умолчанию. Пользователи не должны повторять программирование. Он может начать непосредственно с работы распределительной сети, а затем воплотить в жизнь голосовой опыт.* Если все еще есть сжигающий спрос, пожалуйста, обратитесь к следующим инструкциям.2,1. Установка драйвераИспользуйте кабель Micro-USB для подключения платы разработки к ПК, чтобы установить драйвер USB-UART.2,2. Горящая ESP32 прошивки2.2.1. Прошивки инструмент

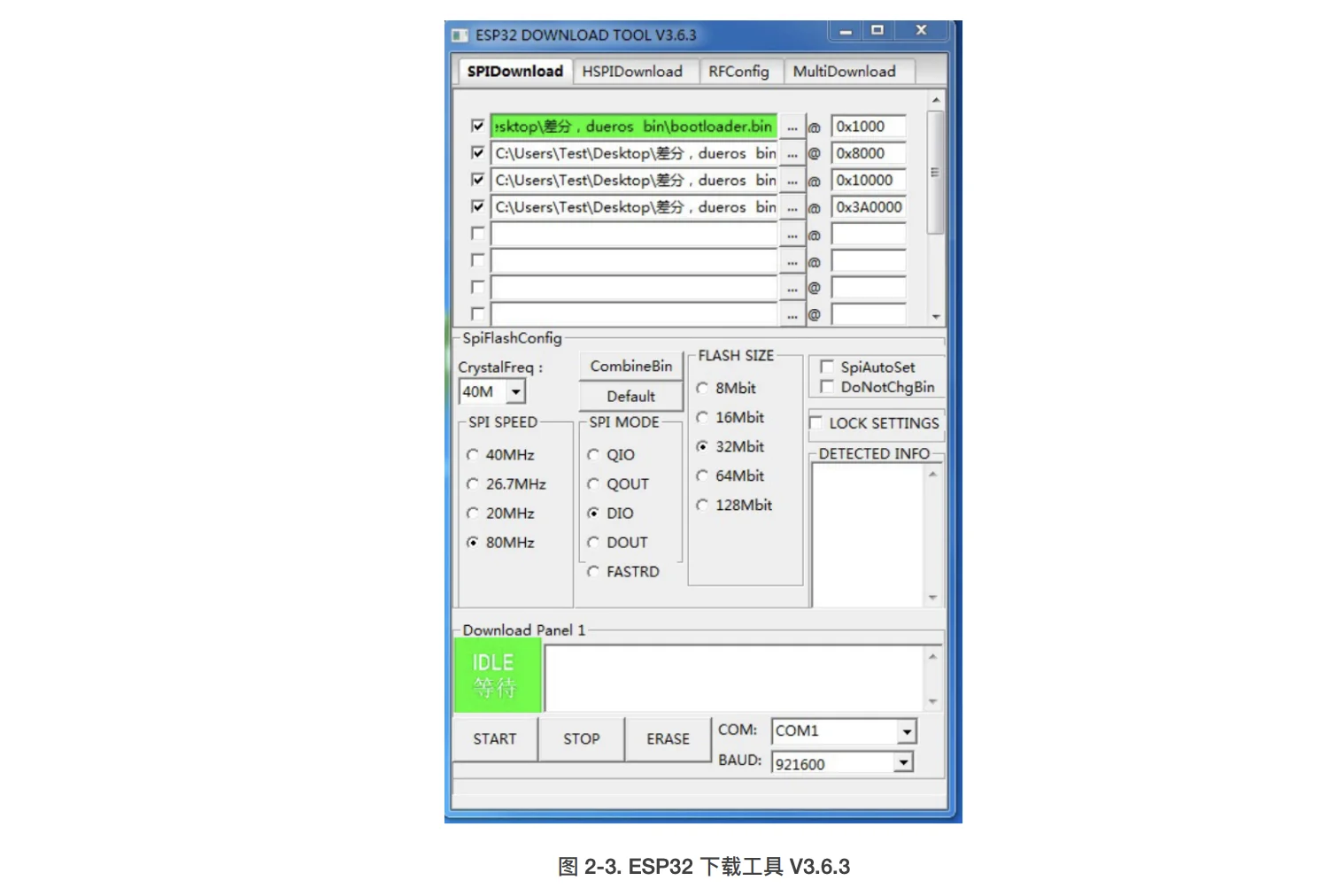

2.2.2 прошивка для ESP321. Загрузите инструмент для программирования флэш-памяти и дважды нажмите "ESP32 duploy", чтобы открыть инструмент программирования. Интерфейс после открытия показан ниже.

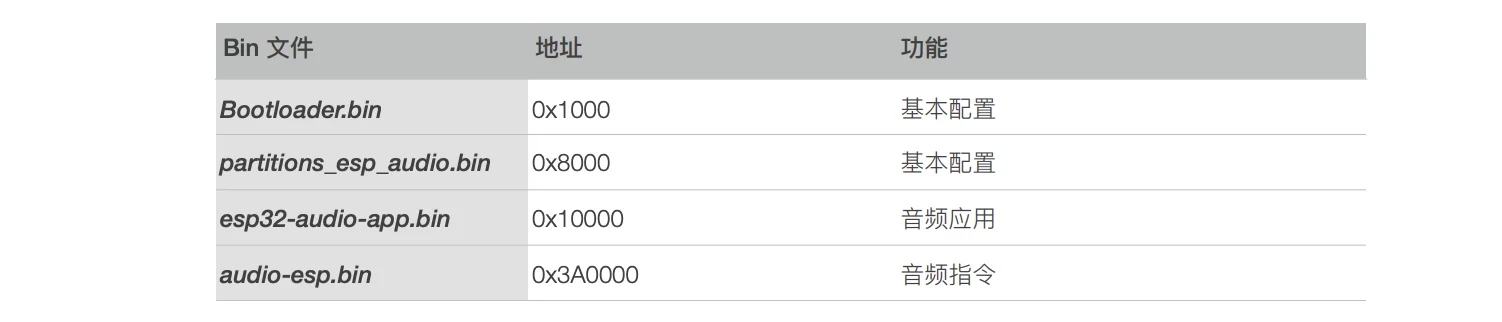

● Программирование прошивки адрес

● Конфигурация SPI Flash показана на рис. 2-3.● Скорость SPI по умолчанию равна “80 МГц” (другие могут быть выбраны по мере необходимости); Режим SPI выбирает “DIO” по умолчанию (Выберите другие по мере необходимости; Размер вспышки выбирается в соответствии с фактическим использованием. Приведенный выше пример-“32 Мбит”.● Com зависит от последовательного порта ПК. Скорость передачи данных обычно составляет «1152000».3. Включение и сжигание

* ESP32-LyraT включен и красный индикатор светильник включен (как показано в красной коробке в верхнем левом углу фигуры от 2 до 4 лет).* Нажмите кнопку "Пуск" инструмента загрузки флэш-памяти ESP32, чтобы начать Программирование микропрограммного обеспечения.* Нажмите и удерживайте кнопку «Boot» на макетной плате, затем нажмите кнопку «RST», чтобы перейти в режим программирования (как показано в красном поле в нижней правой части рисунка 2-4).* Подождите, пока прошивка будет запрограммирована.

3. Распределительной сети

3,1. Wi-Fi распределительной сети1. После того, как прошивка успешно запрограммирована, нажмите кнопку “RST” для включения на плате. Зеленый светильник макетной платы начинает мигать примерно за 2 секунды, и макетная плата находится в состоянии сопряженного поиска.

Рисунок 3-1. ESP32-LyraT макетная плата светодиодный индикатор и сенсорные кнопки2. При первом сопряжении (или смене сети различных SSIDs) нажмите и удерживайте кнопку «SET» около 6 секунд (рис. 3-1 синий)Как показано в коробке), повторно Соедините сеть подключения.● Отпустите кнопку «установить», когда вы услышите тон «начать сопряжение» или зеленый индикатор-светильник мигает.● Подключите макетную плату ESP32-LyraT к сети с помощью приложения loT Espressif, загруженного на ваш телефон.3. После подключения ESP32-LyraT макетной платы к сети, зеленый светильник макетной платы становится всегда включенным, и есть быстрый тон "сетевое соединение успешно" вещания.4. После того, как распределительная сеть успешно перезапускается, макетная плата автоматически сопрягает последнюю подключенную сеть.

4. Интерактивные функции

Макетная плата ESP32-LyraT поддерживает режимы голосового и кнопочного пробуждения, а также Локальное воспроизведение звука.4,1. Голос wake upПосле того, как макетная плата подключена к облачной платформе DuerOS, чип ESP32 может поддерживать "Hi Le Xin" Пробуждение слова. После того, как пользователь произносит «Hi Le Xin», Совет по разработке ответит голосовым ответом «привет! Что такое порядок ", и тогда пользователь может говорить о серии голосовых команд, чтобы динамик мог воспроизводить новости, песни и так далее. Пример операции следующий:● Пользователь ответил «Hi Le Xin», Совет по разработке ответил голосом «Привет! Какой заказ?"● Пользователь ответил на вопрос "как погода сегодня?"● Совет по разработке ответил голосом «Today's overcast...Примечание:● Держать на расстоянии 20 см или более от микрофона при разговоре.● Если Hi-Xin не реагирует несколько раз, вы можете попробовать следующие кнопки для пробуждения (ранняя Заводская Версия прошивки может не поддерживать голосовое Пробуждение).4,2. Кнопка wake upПосле подключения платы к облачной платформе DuerOS, нажмите и удерживайте кнопку «REC», чтобы напрямую говорить о проблеме или нужно выполнить работу на микрофоне голосовой платы развития (без слов «Пробуждение»), затем отпустите кнопку «REC» для разработки голосовой реакции платы. Пример операции следующий:● Удерживайте кнопку «REC» и Задавайте вопрос «Как работает газ сегодня».● После завершения проблемы отпустите кнопку «REC», и макетная плата ответит голосом. "Шанхай сегодня пасмурен...Примечание:Пожалуйста, подождите 0,5 секунд до 1 секунды после нажатия на кнопку.4,3. Воспроизведение аудио карты Micro SDESP32-LyraT поддерживает воспроизведение локальных аудио карт Micro SD без доступа к облачной платформе DuerOS. Следующие шаги:● Коснитесь сенсорной кнопки «Play», чтобы воспроизвести локальную аудиокарту Micro SD.● Коснитесь сенсорной кнопки “Vol-” или “Vol +” для регулировки громкости.● Нажмите кнопку «Vol +» или «Vol-~», чтобы переключить предыдущее или следующее аудио.
