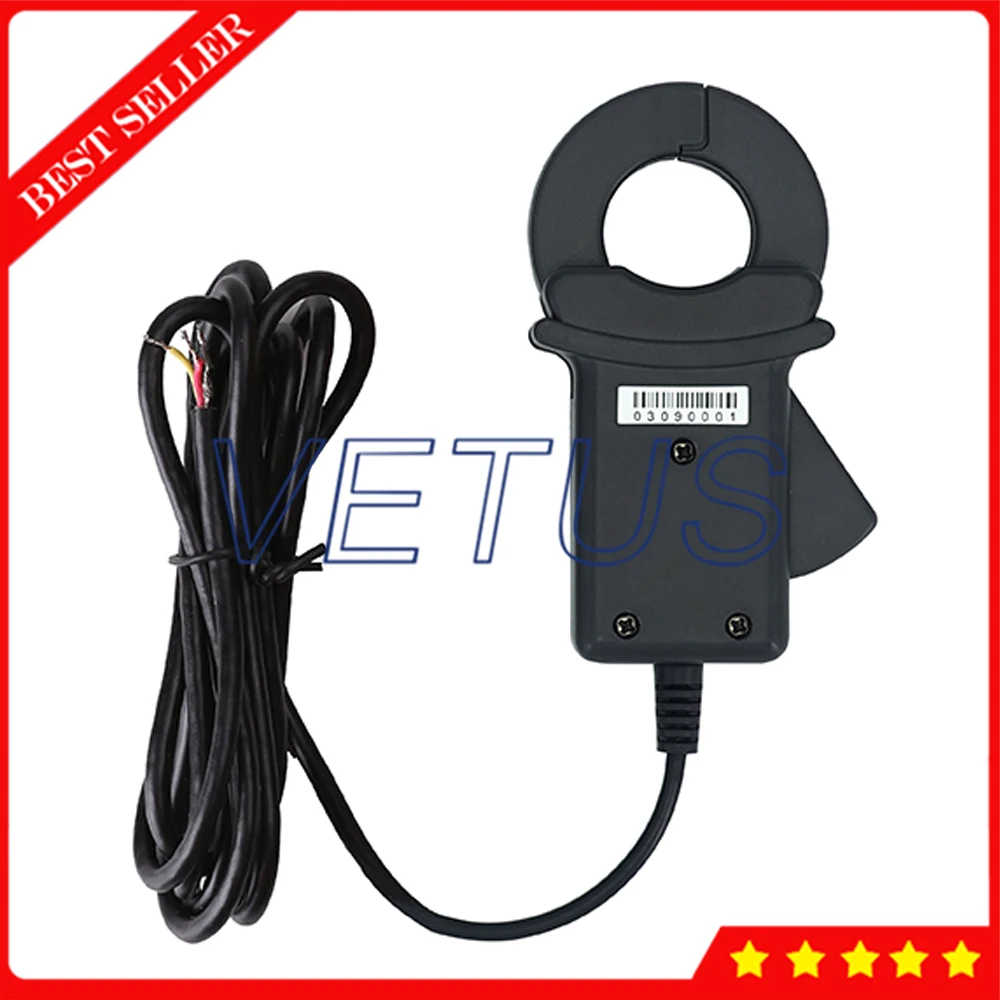

ETCR030D Высокоточный Зажим постоянного тока Датчик утечки тока с 0ма до 10А Диапазон измеритель тока

Введение

ETCR030D Зажим постоянного тока Датчик использует магнитные сердечники permalloy, с небольшим размером, высокой точностью, хорошей стабильностью, сильной защитой от помех. Он применяется с технологией double shield, которая обеспечивает сильную способность против помех.

ETCR030D Зажим постоянного тока Датчик широко применяется в переменном токе утечки, тока, мощности и энергии измерения с высокой точностью и небольшой фазовой погрешностью электричества, связи, метеологии, железной дороги, нефтяного месторождения, строительства, измерительный, научно-исследовательский учебный блок, промышленные и горнодобывающие предприятия, Который может быть подключен к различным высокоточным цифровым мультиметровым и регистратором данных.

Технические характеристики

Функция	Измерение постоянного тока, постоянного тока утечки
Тесты режим	Зажим КТ
Питание	9 V DC±1VDC
Номинальная Мощность	20mA max
Зажим Размеры	25 мм × 30 мм
Диапазон	0-100mA постоянного тока или 0-10A DC опционально
Разрешение	0.1mA DC или 10mA DC опционально
Точность	± 0% FS (23c±2c, ниже 70% RH, держите провод в центре зажима)
Катушки поворота	1: 800
Сигнал Выход	2.5mV/1mA (0-1A/0-2,5 V)
Выходной интерфейс	Красный провод: положительный входной мощности; желтый провод: Заземление; Белый провод: положительный выходной сигнал
Выход провода Длина	2 м
Геомагнитный помех	О 3mA
Измеряется пространственный проводный	Приблизительно в геометрическом центре зажима
Линия Напряжение	Измерение постоянного тока при напряжении 600 в
Измерение	115 мм × 70 мм × 33 мм
Вес	180 г
Рабочая Защита окружающей среды	-15c-45c; ниже 80% относительной влажности
Для хранения Защита окружающей среды	-10c-60c; ниже 70% относительной влажности
Прочность изоляции	AC3700V/rms (между ядром и оболочкой)
Правила техники безопасности	IEC1010-1, IEC1010-2-032, степень загрязнения 2, CAT iii (600 В)

Структура для рисования
