Описание

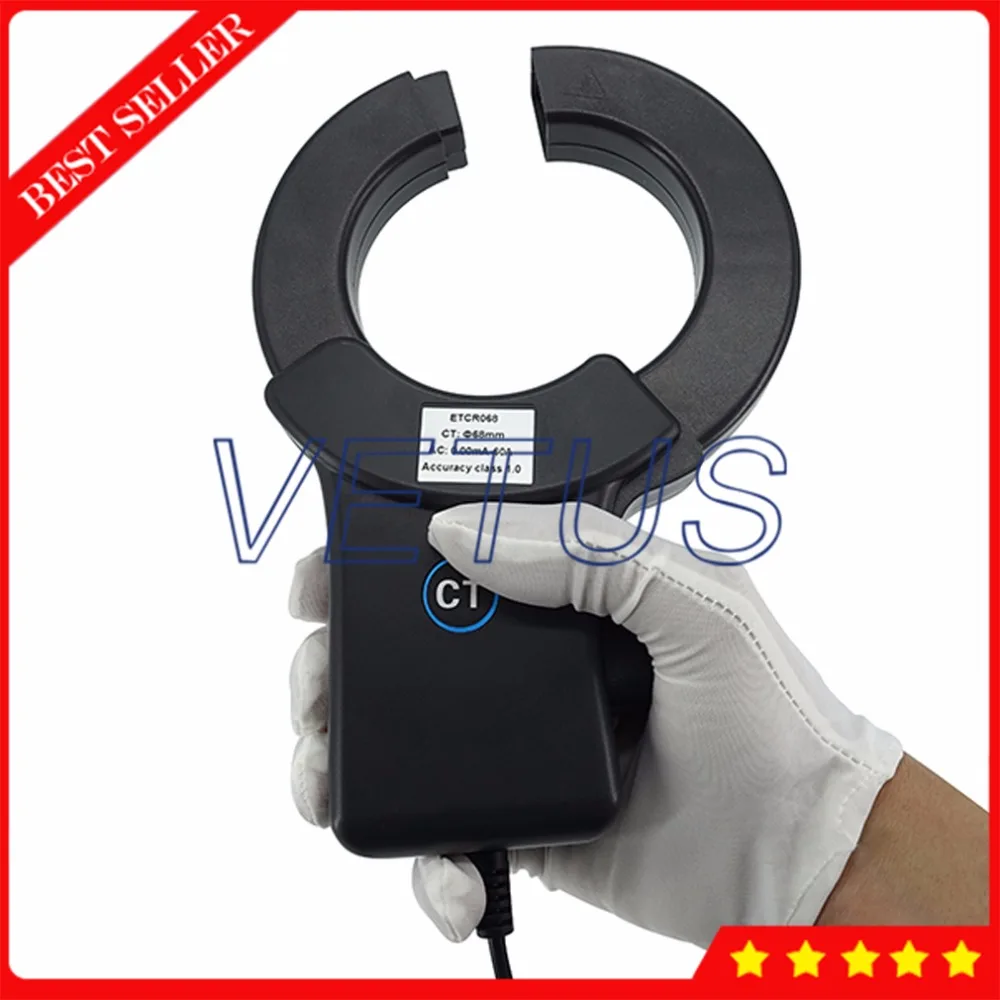

ETCR068 Высокоточный токоизмерительный датчик
Введение
ETCR068 Высокая точность зажим датчик утечки переменного тока использует технологии двойного магнитного экранирования, он небольшой по размеру, высокая точность, стабильная и высокая защита от помех. Широко используется в электроэнергетике, связи, метеологии, горнодобывающей промышленности для измерения тока утечки переменного тока, тока, мощности и электрической энергии, которые являются высокой точностью, небольшой фазовой ошибки. Он может быть подключен с высокоточным цифровым мультиметром или регистрацией данных. Удобно использовать.
ETCR068 Высокая точность зажим датчик утечки переменного тока принимает новейшие технологии CT, он может почти защитить воздействие от внешнего магнитного поля и обеспечить высокую точность, высокую стабильность и высокую надежность многолетнего непрерывного измерения.
Технические характеристики
| Функция | Измерение переменного тока, тока утечки, гармонического тока высокого порядка, фазы, энергии, мощности, коэффициента мощности |
| Тесты режим | Зажим КТ |
| Зажим Размеры | φ68mm |
| Диапазон | 0.00mA ~ 1000A |
| Разрешение | 0.01mA |
| Точность | ± 0% FS (50 Гц/60 Гц; 23C±2C, ниже 70% RH, держите провод в центре зажима) |
| Катушки поворота | Стандарт 2400 :( возможно изготовление на заказ) |
| Ошибка фазы | ≤3° (50 Гц/60 Гц; 23C±2C) |
| Контрольная нагрузка | RL: 0 ~ 100 мА ≤3 ком; 0 ~ 10 А ≤30 Ом; 0 ~ 1000 А ≤0. 3 ом |
| Выход режим | Ток индукции выход |
| Выходной интерфейс | 2 резьбы или выберите стандартный зонд мультиметра |
| Выход провода Длина | 2 м |
| Электрического поля помех | Около 10 мА при внешнем электрическом поле 100А, 100 мм рядом |
| Измеряется пространственный проводный | Приблизительно в геометрическом центре зажима |
| Текущую частоту | 45 Гц ~ 60 Гц (при измерении большого тока) |
| Частота | 10 Гц ~ 100 кГц |
| Напряжение цепи | Цепь с напряжением ниже 600 В переменного тока |

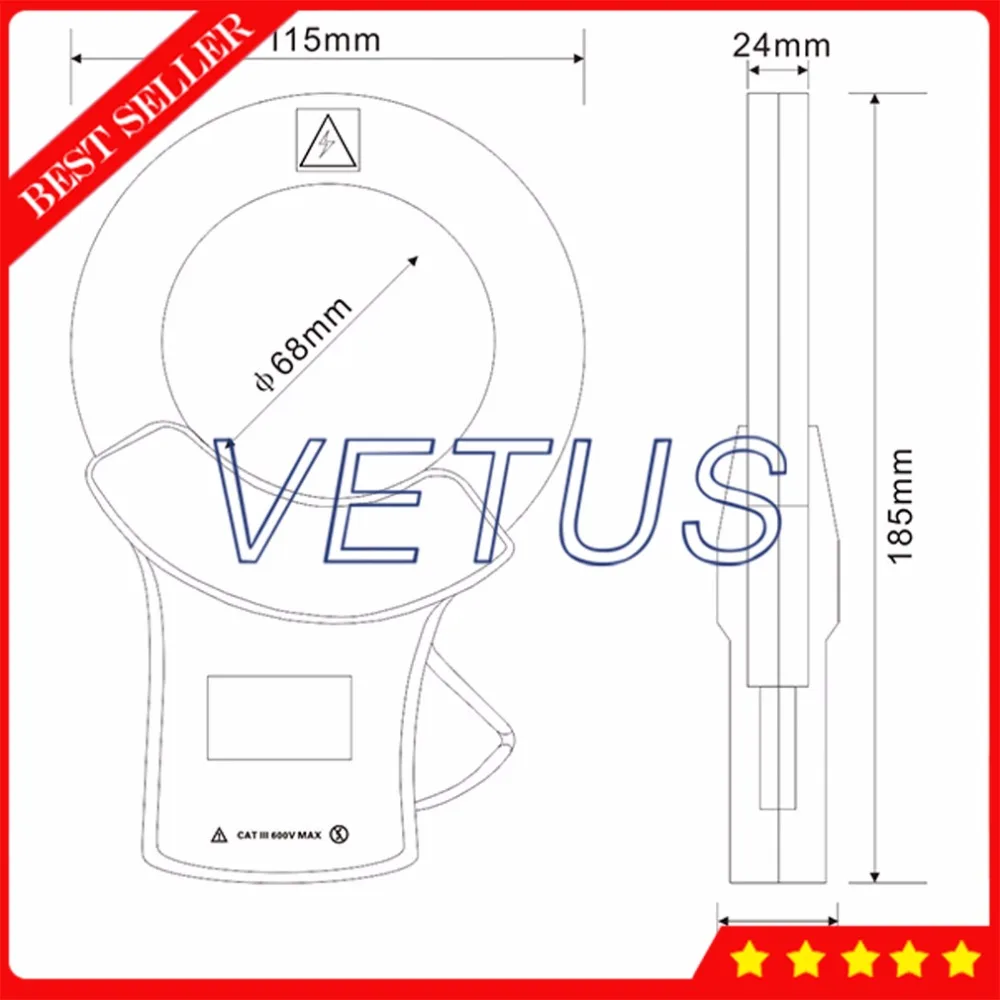

| Измерение | 185 мм × 115 мм × 43 мм |
| Вес | 530 г |
| Рабочая Защита окружающей среды | -20С ~ 50с; 80% rh ниже |
| Для хранения Защита окружающей среды | -10C ~ 0C; 70% rh ниже |
| Прочность изоляции | AC 3700 в/rms. (между ядром и оболочкой) |
| Правила техники безопасности | IEC1010-1. IEC1010-2-032. Степень загрязнения 2. CAT III (600 В) |
| Аксессуар | Сенсор: купальное полотенце, 1 шт |
Измерение
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- ETCR068-JUNNE
- Напряжение электропитания
- See description
- Тип дисплея
- clamp
- Рабочая температура
- See description
- Класс точности
- See description
- Размеры
- 185mm*115mm*43mm
- Resolution
- 0.01mA
- Output Mode
- Current induction output
- Current Frequency
- 45Hz~60Hz(when measuring big current)
- Frequency
- 10Hz~100kHz
- Measuring Range
- 0.00mA~1000A
- Output Wire Length
- 2m
- Weight
- 530g
- Working Environment
- -20C~50C;80%rh below
- Storage Environment
- -10C~0C;70%rh below
- Dimension
- 185mm*115mm*43mm
