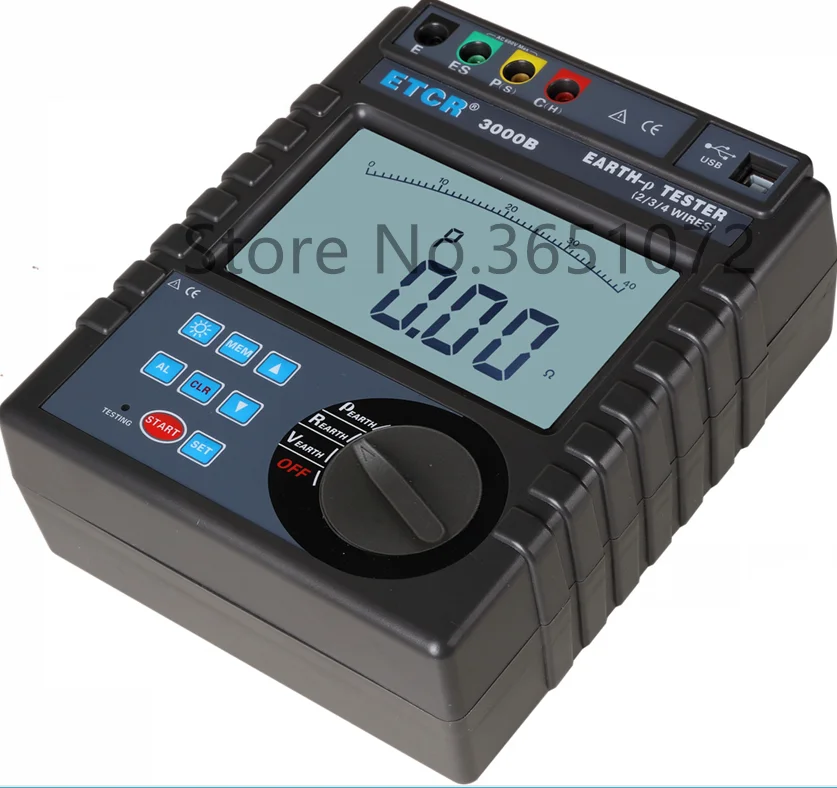

ETCR3000B цифровой измеритель сопротивления заземления Измеритель сопротивления (от 22463 руб.)

Описание

Тестер сопротивления земной поверхности состоит из хост-машины, программного обеспечения мониторинга, испытательных проводов, вспомогательных грунтовых колонн, проводов связи и других. Большой ЖК-дисплей хост-машины с синей подсветкой и барным графом, указывающим, что можно видеть четко. В то же время он может хранить 300 наборов данных, выполненных на протяжении истории запроса и онлайн-мониторинга в реальном времени через программное обеспечение мониторинга, динамический дисплей, сигнальный индикатор, и с функциями, такими как доступ к последним данным, чтение, сохранение, отчет формы, печать и так далее.

Технические характеристики

1. Базовые условия и условия работы

Влияние Количество	Основание состоянии	Рабочие условия	Обратите внимание
Температура окружающей среды	23C±1C	-10C-40C	----
Влажность окружающего воздуха	40%-60%	<80%	----
Рабочая Напряжение	9V±0. 1 V	9V±1. 5 V	RC. Титановый Электролитный электрод со случайно выбранным
Вспомогательный сопротивления заземления	<100Ω	<30kΩ	----
ЯПомехНапряжение	Нет	<20 V	----
ЯПомехВ настоящее время	Нет	<2A
Расстояние электрода при измерении R	> 5d	> 5d	----
Расстояние электрода при измерении & rho;	> 20 ч	> 20 ч	----

2. Основные Параметры

Функция	Измерение 2/3/4 полюса сопротивления заземления, сопротивления земли, земли, напряжение переменного тока
Питание	DC 9 V (Zi-Mn сухой аккумулятор R14S 1,5 V 6 шт, непрерывный режим ожидания в течение 300 часов)
ИзмерениеДиапазон	Сопротивления заземления: 0,00 Ω-30.00k Ω
ИзмерениеДиапазон	Сопротивления земли: 0,00 Ωm-9000kΩm
Режим измерения	Точный 4-х полюсной измерения, 3-полюсный для измерения, простой, 2-полюсный измерения
Метод измерения	Сопротивление заземления: Номинальное изменение тока-метод полюса, измерительный ток 20 мА Макс. Сопротивления земли: 4-х полюсной измерения (Веннер метод аналитической разгонки) Земное напряжение: среднее выпрямление (между P (S)-ES)
Тесты частоты	128 Гц/111 Гц/105 Гц/94 Гц (AFC)
Коротким рукавом Проверка цепи ток	AC 20mA max
Под открытым небом Проверка цепи ток	AC 40 V max
Тесты Напряжение волна	Синусоида
ЭлектродРасстояниеДиапазон	Можно установить 1 м-100 м
Переключения	Сопротивление заземления: 0,00 Ω-30,00k Ω, автоматическое переключение
Переключения	Сопротивление грунта: 0,00 Ωm-9000km m, автоматическое переключение
Подсветка	Синяя подсветка экрана, подходит для тусклых мест
Дисплей режим	4-цифровой супер-Большой ЖК-дисплей дисплей, Синяя подсветка экрана
Измерительный индикатор	Во время измерения, светодиодный мигающий индикатор, ЖК-дисплей, индикатор хода
ЖК-дисплей рам	128 мм × 75 мм
ЖК-дисплей окна Размер	124 мм × 67 мм
Измерение	L× w× h: 215 мм × 190 мм × 95 мм
Стандартный Тесты провода	4 провода: каждый для красного 20 м, черный 20 м, желтый 10 м и зеленый 10 м
Простой Тесты провода	2 провода: каждый для красного 1,6 м и черного 1,6 м
Вспомогательный заземляющий стержень	4 стержня: Φ10mm×150mm
Скорость измерения	Земное напряжение: около 3 раз/секунду
Скорость измерения	Сопротивление земной поверхности, удельное сопротивление почвы: около 5 секунд/время
Измерительный раз	Более 5000 раз (Короткая Проверка цепи, время интервала должно быть не менее 30 секунд)
Линия Напряжение	Ниже AC 600 V
RS232 Интерфейс	Имеют интерфейс RS232, контроль программного обеспечения, данные хранения могут быть загружены на компьютер, сохранены или напечатаны.
Провод связи	Один кусок RS232 провод связи, с длиной 1,5 м
Хранение данных	300 наборы для ухода за кожей,"MEM«Индикатор хранения значков, дисплей вспышки»Полный”Значок, чтобы указать, что хранилище заполнено
Удержания данных	Функция удержания данных:"Удерживайте"Приборная панель
Данных доступа	Функция чтения данных:"Прочитать"Приборная панель
Переполнения Дисплей	Функция превышения диапазона измерения перелива:"Ботинки из органической кожи"Приборная панель
Помех Тесты	Автоматически распознавать помехи,“Уровень шума”Отображение значка, когда напряжение помех превышает 5 В
Вспомогательный заземления Тесты	Может измерять вспомогательное Сопротивление заземления, 0,00k Ω-30kΩ (100R+RC<50kΩ, 100R+Титановый Электролитный электрод со случайно выбранным<50kΩ)
Сигнализация Функция	При измерении значения превышает значение настройки сигнализации, есть "Toot-toot" подсказка тревоги
БатареяНапряжение	Когда напряжение батареи уменьшается до 7,5 в, низкий значок напряжения батареи будет отображаться, напоминая заменить батарею.
Мощность потребления	Режим ожидания: около 20 мА (отключение подсветки)
	Загрузка и с подсветкой: около 45ма (25ма без подсветки)
	Измерение: около 100 мА (выключение подсветки)
Вес	Общий вес: 4,5 кг (включая упаковку)
	Тестер: 1443 г (включая батарею)
	Тесинг провода: 1560 г
	Вспомогательные стержни для наушников: 935 г (4 шт.)
Рабочая температура и влажность	-10C-40C, ниже 80% rh
Температура и влажность хранения	-20C-60C, ниже 70% rh
Защита от перегрузки	Измерение сопротивления земли: между каждым интерфейсомC(H)-E.P(S)-ES, AC 280 В/3 секунды
Сопротивление изоляции	Более 20 МОм (между цепью и корпусом это 500 В)
Выдерживает напряжение	AC 3700 V/rms (между цепью и корпусом)
Электромагнитный Особенности	IEC61326 (EMC)
Защита Тип	IEC61010-1 (CATiii 300V. CAT IV 150 V., загрязнение 2), IEC61010-031, IEC61557-1 (сопротивление земле), IEC61557-5 (Удельное сопротивление почвы), JJG 366-2004

3. Внутренняя погрешность и показатели производительности в основных условиях

Категория	ИзмерениеДиапазон	Погрешностью	Разрешение
Сопротивления заземления (R)	0,00 Ω-30,00 Ω	± 2% rdg±3dgt	0,01 Ω
	30,0 Ω-300,0 Ω	± 2% rdg±3dgt	0,1 Ω
	300ом-3000Ω	± 2% rdg±3dgt	1Ω
	3.00k Ω-30.00k Ω	± 4% rdg±3dgt	10Ω
Сопротивления земли (И Ро;)	0,00 Ωm-99,99 Ωm	В соответствии с точностью R (& Rho; = 2 & pi; aR A: 1 м-100 м, & Pi; = 3,14)	0,01 Ωm
	100,0 Ωm-999,9 Ωm		0,1 Ωm
	1000Ωm-9999Ωm		1Ωm
	10.00k Ωm-99.99k Ωm		10Ωm
	100.0k Ωm-999.9k Ωm		100Ωm
	1000kΩm-9000kΩm		1kΩm
Земля Напряжение	AC 0,0-600 в	± 2% rdg±3dgt	0,1 V

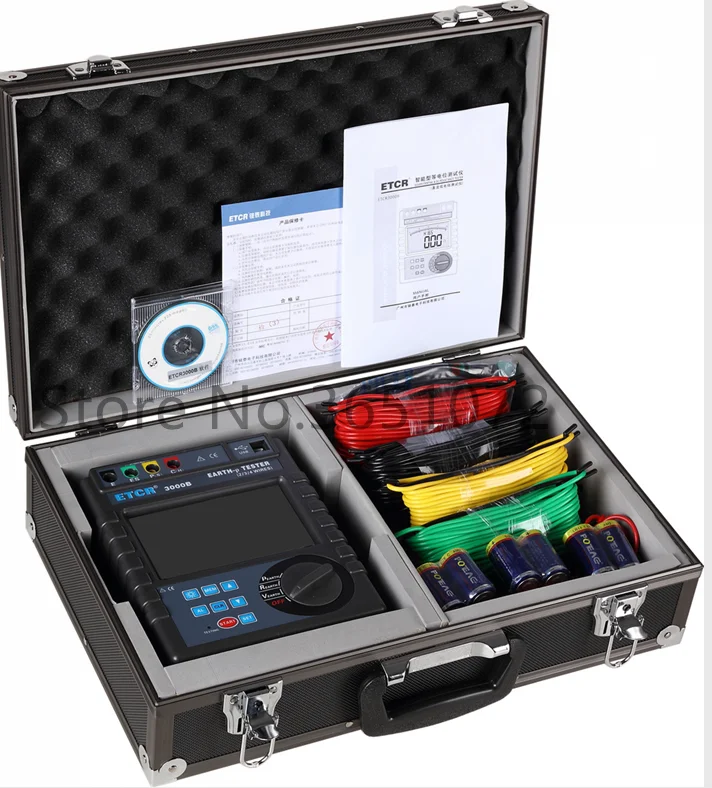

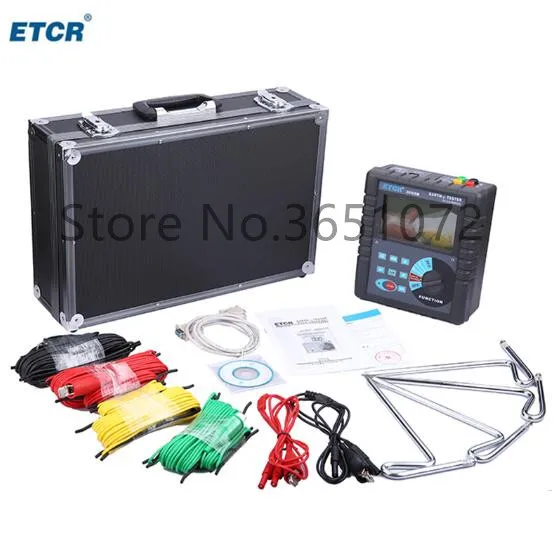

Аксессуары

Тестер	1 предмет
Тестер сумка	1 предмет
Вспомогательный заземляющий стержень	4 предмета в комплекте
Стандартный Измерительный Провод	4 провода: каждый для красного 20 м, черный 20 м, желтый 10 м и зеленый 10 м
Простой Измерительный Провод	2 провода: каждый для красного 1,6 м и черного 1,6 м
Цинковый марганцевый сухой аккумулятор	6 шт (R14S 1,5 V)
Программное обеспечение для мониторинга диск	1 копия
RS232 Связь кабель	1 предмет
Руководство/гарантийный талон/сертификация	1 копия
