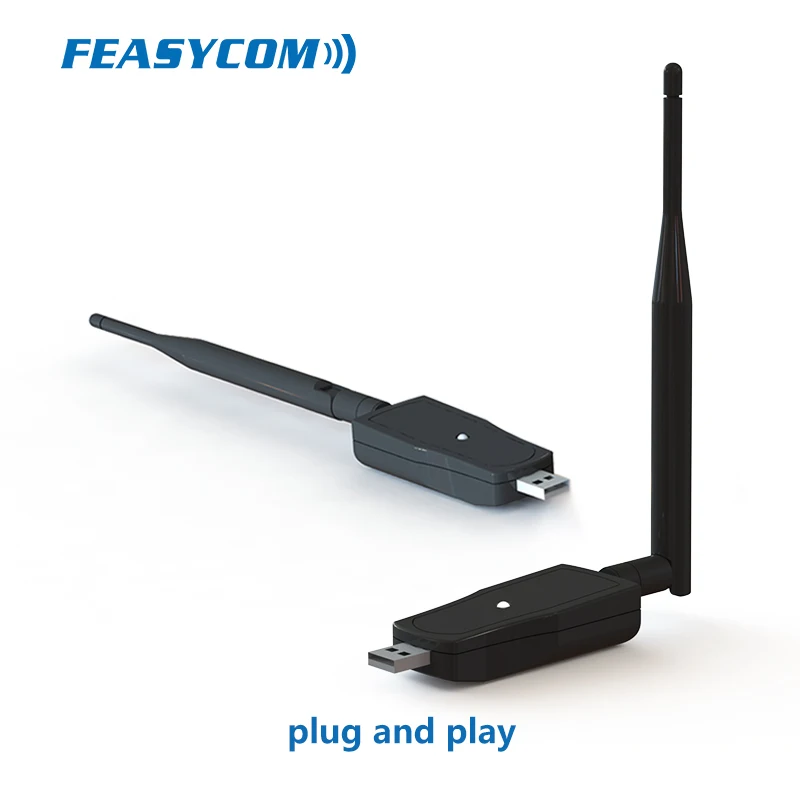

FEASYCOM CSR8811 класс 1 длинный Диапазон измерений 5V Bluetooth 4,2 двойной режим SPP BLE USB передачи данных Bluetooth dongle

FSC-BP139-это двухрежимный приемопередатчик данных с поддержкой USB CDC Bluetooth 4,2. Двойной режим Bluetooth состоит из низкой энергии (LE), основной скорости и увеличенной скорости передачи данных (BR/EDR). CDC является одним из типов устройств USB класса, он обеспечивает эмуляцию последовательного порта связи по USB. BP139 может питаться от любого хост-электронного устройства с usb-портом

Основные функции

1. Сверхдлинный Рабочий диапазон2. Поддержка SPP, BLE профиля3. Мастер и раб 2 в 14. Подключи и работай

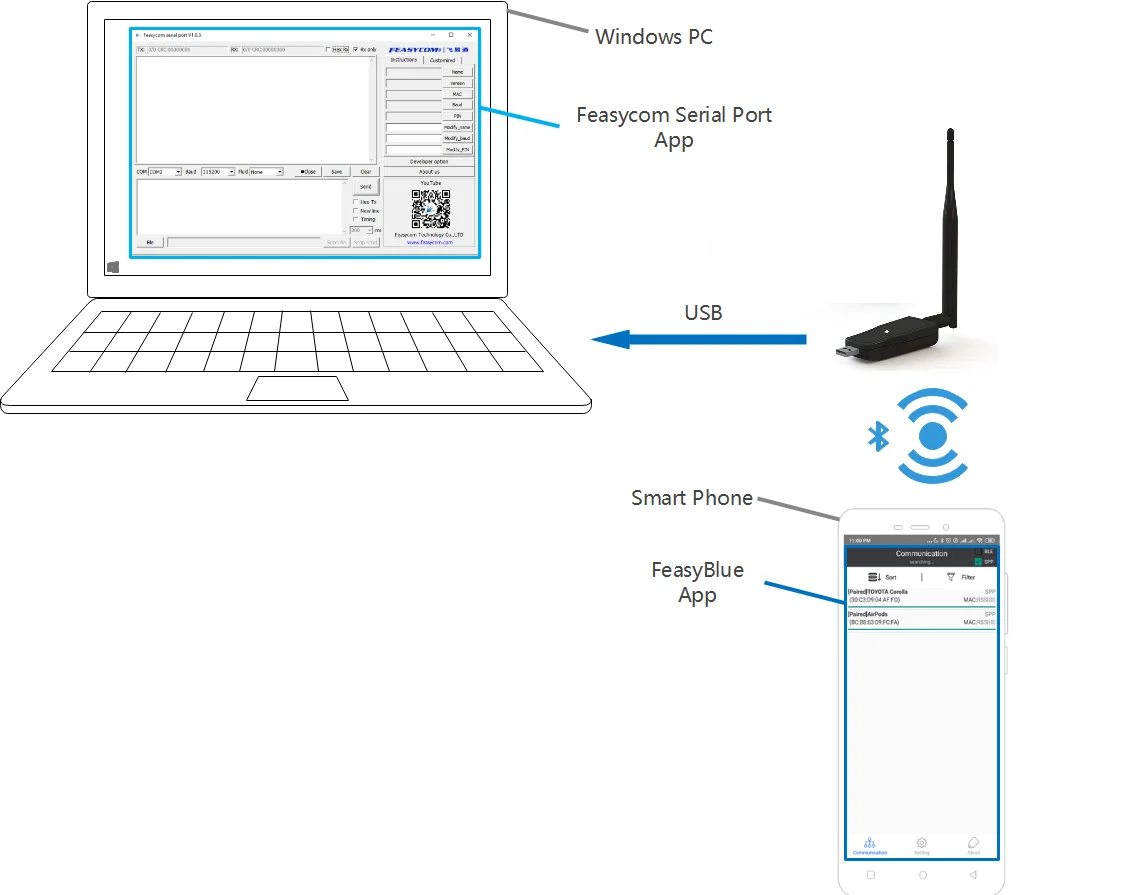

Смартфон на схеме может быть Android Devices (SPP, BLE) или iOS Devices (BLE).

SPP профиль операционные процедуры⚫Установите FeasyBlue из Google Play app store, убедитесь, что FeasyBlue имеет разрешения на использованиеРасположение устройства Android, включение Bluetooth устройства Android.⚫Откройте FeasyBlue на устройстве Android, потяните вниз, чтобы обновить, коснитесь определенного устройства (распознает по имени,MAC, RSSI) для подключения его, если соединение установлено, светодиодный индикатор на FSC-BP139 перестанет мигать иПанель состояния в верхней части приложения FeasyBlue покажет «Подключение», введите данные в поле «отправить» и нажмите'Send', тогда данные в поле ввода FeasyBlue будут отображаться на последовательном порту Feasycom.⚫Входные данные в поле «отправить правку» последовательного порта Feasycom будут отображаться на FeasyBlue.Рабочая процедура профиля ГАТТ (BLE)Следуйте общей процедуры настройки в разделе 3. Подготовьте устройство iOS.FSC-BP139 работает в режиме BLE по умолчанию.Установите FeasyBlue из iOS App Store, Включите Bluetooth устройства iOS.⚫Откройте FeasyBlue на устройстве iOS, потяните вниз, чтобы обновить, коснитесь определенного устройства (распознает по имени, RSSI), чтобы подключить его, если соединение установится, светодиодный FSC-BP139 перестанет мигать, ввод данных в отправкуПоле «изменить» и нажмите «отправить», затем данные в поле «отправить» FeasyBlue будут отображаться на FeasycomПоследовательный порт.⚫Введите данные в поле «отправить» последовательного порта Feasycom и нажмите «отправить», затем данные в поле «отправить»SPP Master-SlaveВ этом SPP сценарий приложения, один BP139 выступает в качестве master и другой BP139 выполнять роль раба, конкретные команды (при температуре + SCAN (Горизонтальная развертка), при температуре + SPPCONN) при использовании в качестве SPP мастер просто дождитесь Входящего подключения при использовании в качестве SPP slave.Метод работыСледуйте общей процедуры установки в разделе 3. Подготовьте еще один BP139.⚫FSC-BP139 работает в режиме SPP по умолчанию. В данном случае, как для мастера, так и для раба, каждыйБайты команд и данных AT отправляются на BP139 через приложение Feasycom serial port.⚫Откройте другое приложение для последовательного порта Feasycom для BP139 slave, выберите правильный COM, оставьте другой COMНастройки портов (объем, и т. Д.) по умолчанию, если вы не изменили их раньше, нажмите «открыть», чтобы открыть com-порт.⚫На основной стороне Проверьте поле «Новая линия» на последовательном порту Feasycom, чтобы автоматически добавить CR и LF кВ конце каждой команды AT, отправьте «AT + SCAN = 1» FSC-BP139 master, получите MAC-адрес BP139 slaveИз результатов сканирования, например, DC0D30000628 является MAC-адресом FSC-BP139 slave при цитировании'+ Сканирование = 2,0, DC0D30000628,-44,9, FSC-BT909' в результате, отправьте 'AT + SPPCONN = DC0D30000628'Чтобы FSC-BP139 master, мастер FSC-BP139 создает соединение SPP с FSC-BP139 slave.⚫Введите данные в поле «отправить» одного последовательного порта Feasycom и нажмите «отправить», затем данные покажут
