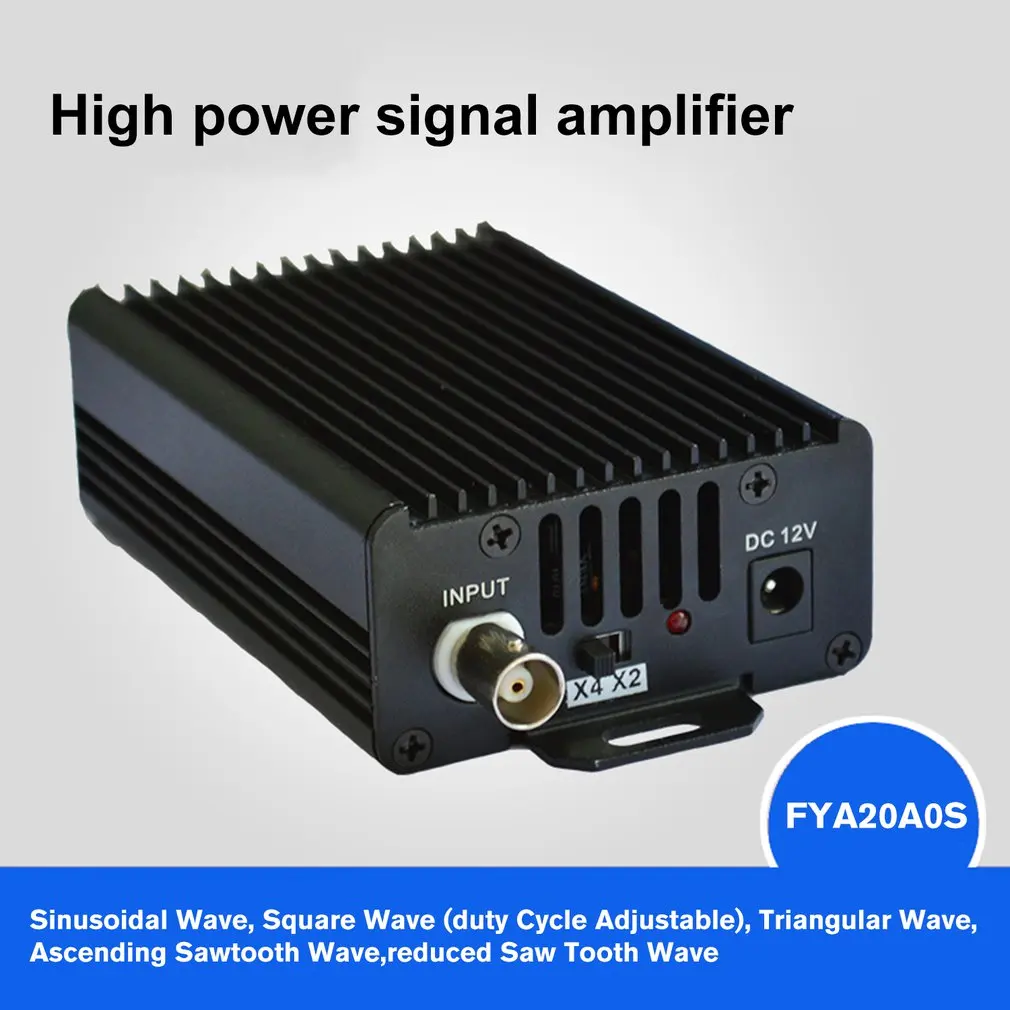

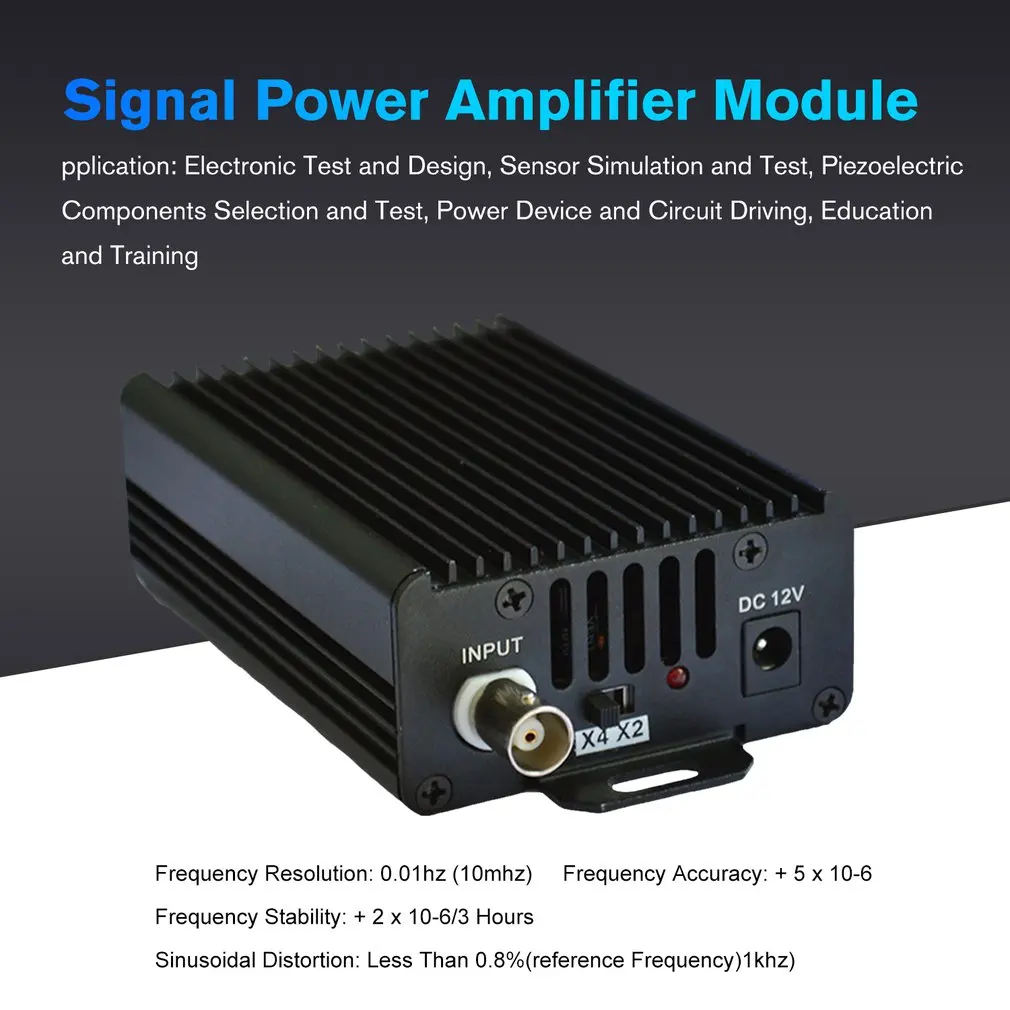

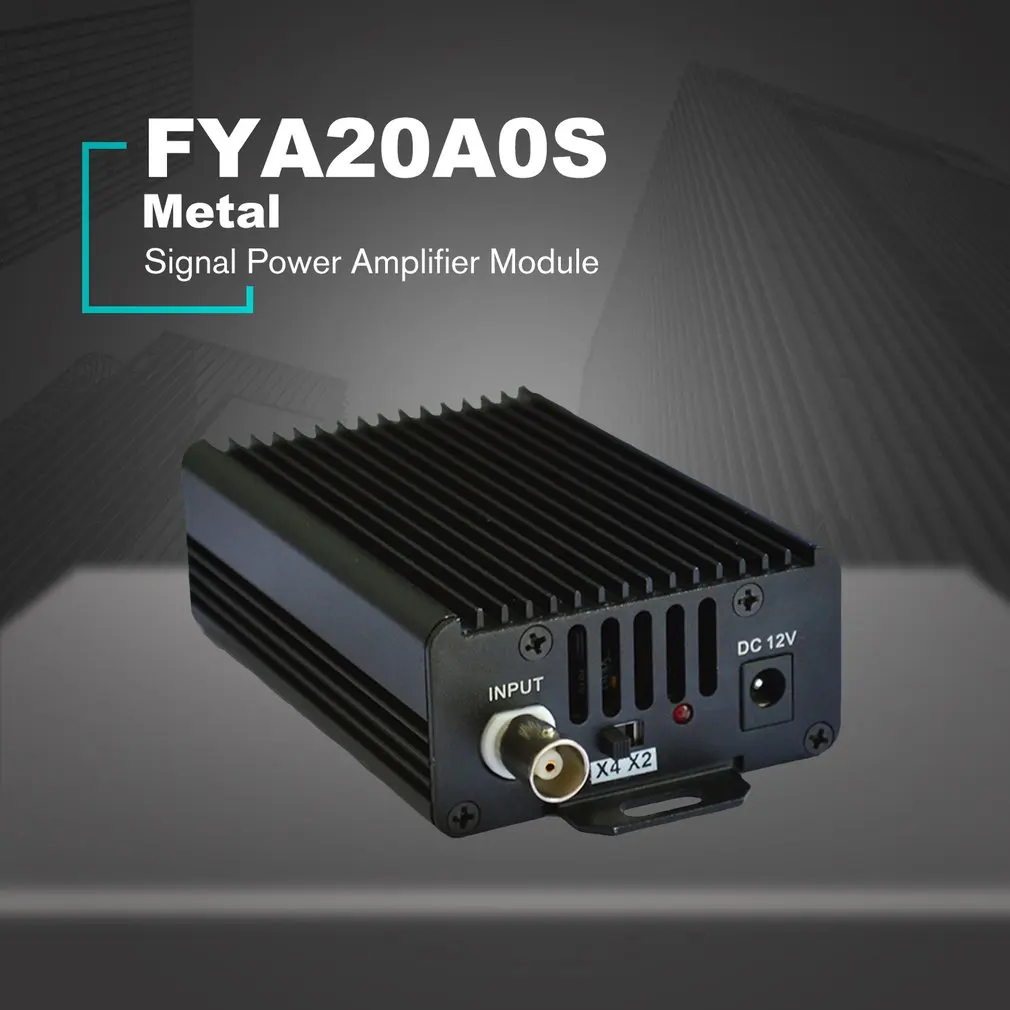

FellTech FYA20A0S 10 МГц DDS функция генератор сигналов 60 МГц Частотомер усилитель мощности сигнала модуль работы компьютера

Описание

FellTech FYA20A0S 10 МГц DDS функция генератор сигналов 60 МГц Частотомер усилитель мощности сигнала модуль работы компьютера

Особенности:
1. Небольшой размер, много функций, легко носить с собой. Это может отправлять команды через компьютер для управления работой прибора.
2. Точность частоты может достигать 10-6 заказов. Полный диапазон частот разрешение 10 МГц.
3. Частота полного диапазона не делится, прямая Цифровая настройка. Форма выходного сигнала синтезируется расчетным значением функции, точность сигнала высокая, и искажения малы.
4. Несколько сигналов являются синусоидальными, квадратными волнами, треугольными волнами, форма волны пила, двойной уровень ttl дифференциальный выход.
5. С функцией сканирования частоты, запуск сканирования и конечные точки могут быть настроены произвольно.
6. Он может хранить 20 наборов параметров состояния инструмента, которые можно отозвать в любое время.
7. Все кнопки управления, lcd 1602 lcd английский дисплей, прямая Цифровая настройка или ручка непрерывной регулировки.
8. Крупная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы.
9. С функцией частотного счетчика 60 МГц, Измерение частоты внутренних/внешних сигналов.
10. Когда инструмент работает, звуковой сигнал будет звучать, и пользователь может включить или выключить его.

Описание:
1. Серия FY2000S-генератор сигналов, основанный на технологии прямого цифровой синтез (DDS).
2. Он разработан с FPGA и питается от DC5V источника питания. Он может выводить синусоидальные, квадратные (рабочий цикл можно отрегулировать 1%-99%), треугольные и пилообразные формы. 3. частотное разрешение составляет 10 МГц, а также имеет функцию синусоидального, квадратного (рабочий цикл можно регулировать 1%-99%). двойные дифференциальные ttl выход и счетчик, 60 МГц Частотомер и другие функции в одном.
4. серия FY2000S имеет функции подметания частоты, простой в использовании, высокую стабильность сигнала, регулируемую амплитуду и смещение постоянного тока выходного сигнала. поддержка линейного сканирования и логарифмического сканирования частотный диапазон сканирования и время сканирования можно установить произвольно.
5. Это идеальное оборудование для электронных любителей, лаборатории, производственных линий, обучения и научно-исследовательских исследований. Его также можно использовать в качестве поддерживающего модуля промышленного оборудования.

Технические характеристики:
Производитель: FellTech
Название продукта: генератор сигналов с функцией DDS
Материал: металл
Цвет: зеленый
Вес: 230 г/8,11 унций
Партномер: FYA20A0S
Применение: электронный тест и дизайн, моделирование и Тест датчика, выбор и тест пьезоэлектрических компонентов, устройство питания и вождение цепи, обучение и обучение
Выходной канал: один основной выход сигнала и два Ttldifferencelevel выхода
Форма выходного сигнала: Синусоидальная волна, квадратная волна (рабочий цикл регулируется), треугольная волна, восходящая Форма волны пила, уменьшенный пилообразный волна
Выходная Амплитуда: более 10vp-p (без нагрузки)
Выходное сопротивление: 50 Ом + 10%
Смещение постоянного тока: + 3 в
Частота: 0,01 Гц (10 МГц)
Точность частоты: + 5x10-6
Стабильность частоты: + 2x10-6/3 часов
Синусоидальные искажения: менее 0.8% (Контрольная частота) 1 кГц)
Треугольная волна линейности более 98% (0,01 Гц ~ 10 кГц)
Время подъема и падения квадратной волны: ≤50ns
Объем квадратной волны Рабочий цикл: 1% ~ 99%

Посылка информации:
Размер упаковки: 150x80x50 мм/5.91x3.15x1.97in
Вес упаковки: 600 г/1,32 унций
Цветная коробка посылка

Посылка включает в себя:
1 x усилитель мощности сигнала модуль
1 х Набор Аксессуаров
