Fesc6.6+ алюминиевый сплав радиатор+ огонь цветок переключатель VESC6 Бенджамин с открытым исходным кодом ESC

Параметры продукта

Технические характеристики: V6.6

Печатная плата: 6 слоев 180Z

Прошивка: последняя версия прошивки

Ток: 60A непрерывный/150A пиковый

Напряжение: 8 V-60 V

Вес: 120 г

Датчик поддержки: ABI, HALL AS5047

Режим управления: DC. BLDC, вок

Защита от низкого напряжения: Программируемая защита диапазона напряжения для предотвращения переразряда и защиты аккумулятора

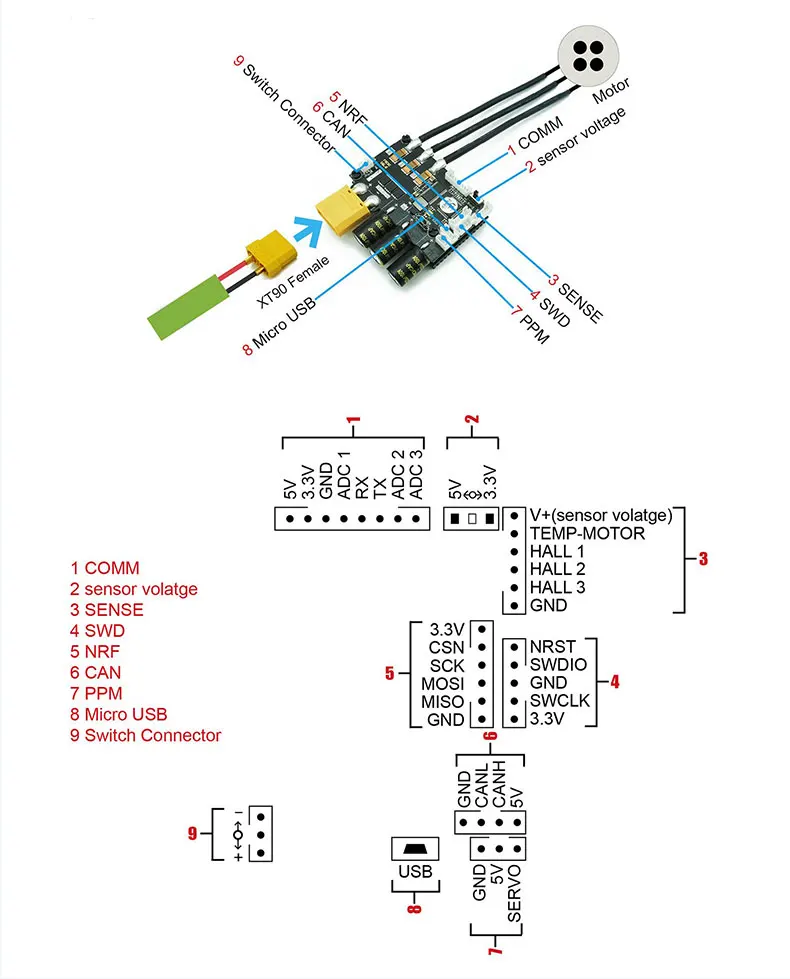

Интерфейс управления двигателем: PPM сигнал (RC servo), аналоговый сигнал (ADC) UART, 12C, USB или CAN шина

Размер ECS: 75*73,5*20 мм

Сигнал: PWM вход

Применимо: скутеры, Роботы и т. Д.

1. Преимущества питания:

Во-первых, для того чтобы защитить мощность контактной головки эффективно и безопасно, она не окисляется электрическими искрами, а электронные компоненты интегральной схемы защищены от повреждений поломки и искры могут привести к взрыву. Мы добавили функцию противопожарного переключателя на передней части блока питания, чтобы обеспечить максимальный ток до 300А. Это более удобно использовать в одно и то же время.

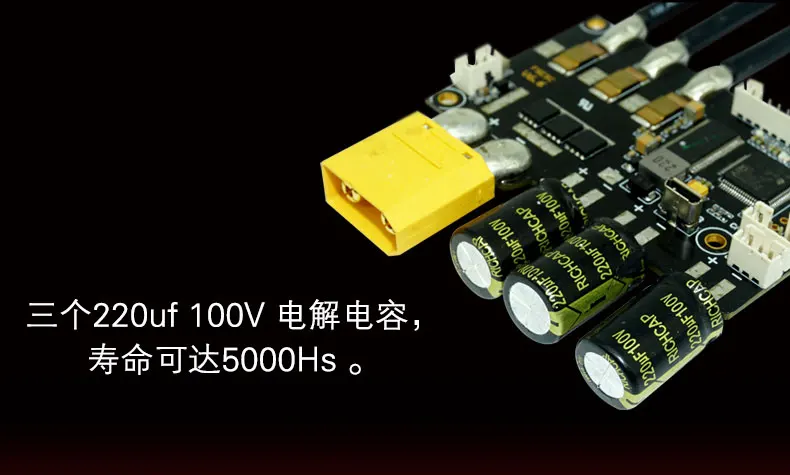

Во-вторых, чтобы сделать фильтр для источника питания лучше, напряжение более стабильное. В оригинале C46 и C47 Мы заменили большой электролитический конденсатор с большей емкостью и лучше C37, C39, C41, C40, C43, C44. Высоковольтный конденсатор 47 мкФ 100 в, что делает изменение напряжения MOS более стабильным и более эффективным.

2. Преимущества обработки GND на цепи:

Во-первых, чтобы лучше обрабатывать GND большого тока, GND цепи MCU и GND цепи NRF мешают друг другу, мы добавили три резистора о Ом, чтобы лучше достичь эффекта фильтрации.

3. Источник питания 3,3 В проблема оптимизации выхода:

Замените чип LM3671 на двухсторонний MIC5219-3.3YM5, обновите его от оригинального 3,3 В, 600 мА до мА * 2 = 1A выход, улучшенный источник питания для периферийных устройств, и увеличить два IN5819 диод для выправления изгибов для того чтобы достигнуть 3,3 V для защита от короткого замыкания, защита от заменить C9 2,2 мкФ конденсатор с алюминиевой крышкой, с 10 мкФ и добавьте еще 4,7 мкФ фильтр конденсатор с алюминиевой крышкой.

4. Оптимизация выходной мощности 5 в:

Конденсатор с алюминиевой крышкой на C31 2,2 мкФ заменить 22 мкФ

5. Другие места для оптимизации:

Конденсатор с алюминиевой крышкой, C15 2,2 мкФ заменить 22 мкФ

6. Оптимизация MOSFET:

12 МОП-транзисторы NTMFS5C628NL специально обработаны на рассеивании тепла и перегрузки по току для достижения непрерывного выхода более 60А, а производительность более стабильная.

7. Схема и оптимизация процесса на печатной плате:

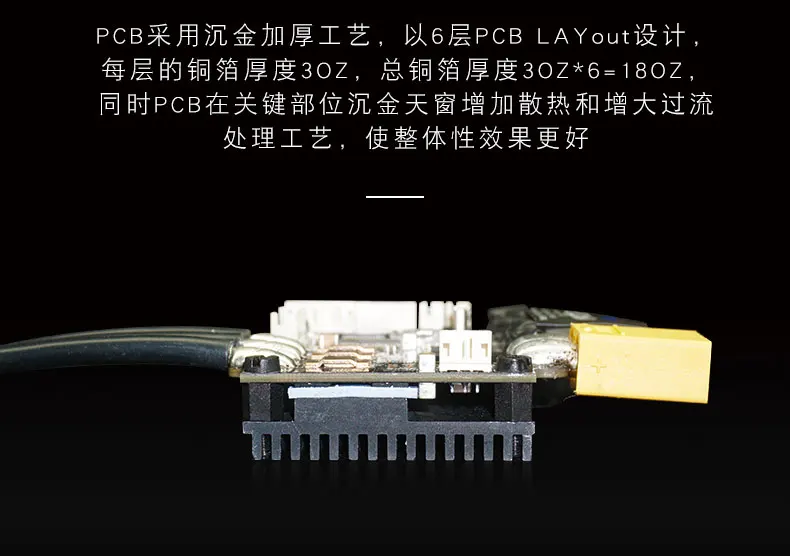

Во-первых, PCB принимает толстый процесс утолщения золота, разработанный с 6 слоями макета PCB, каждый слой медной фольги толщиной 3 унции, общая толщина медной фольги составляет 3 унции * 6 = 18 унций, а PCB увеличивает тепловыделение и увеличивает перегрузку в основных частях золотого люка. Процесс обработки делает общий эффект лучше и выгоднее!

Во-вторых, макет размера печатной платы более удобен в использовании, у нас есть XT60, XT90, банановая головка 4,0 интеграции и т. д., а также модуль Bluetooth, функция NRF2.4G и другое место для обновления также защищены, чтобы выглядеть более красиво в целом.

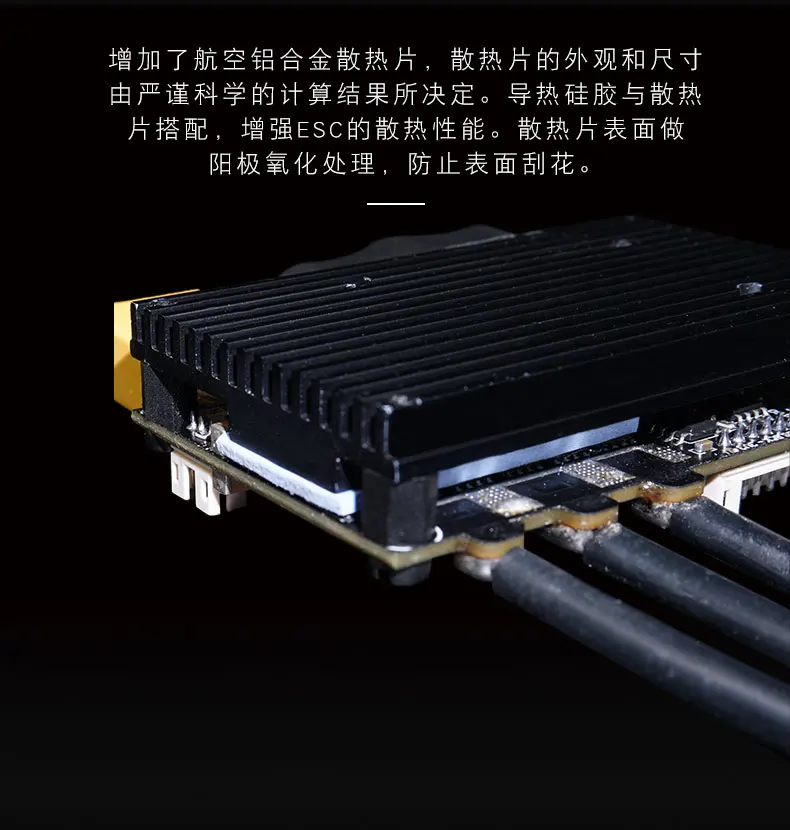

8. Алюминиевый корпус авиационного класса из алюминиевого сплава, и кислородная окислительная обработка для обеспечения лучшего FFSSC6.6 ESC охлаждающий эффект, при этом достигая IP65 водонепроницаемый рейтинг!

-Оборудование: V 6,6

-Прошивка: V3.38

-Напряжение: 8 V-60 V (3 S до 12 S LiPo безопасности).

-Скачки напряжения не должны превышать 60 в!

-Ток: 60A непрерывный, самый высокий мгновенный Пульс 150A. Значение зависит от температуры вокруг устройства и циркуляции воздуха!

-Выход 5 В 1,5 А

-Выход 3,3 В 1 А

-Режим: DC, BLDC, FOC (синусоидальный)

-Поддерживаемые датчики: ABI, HALL, AS5047

-С огнеупорной функцией и функцией переключения

-Измерение тока и напряжения всех фаз

-Рекуперативного торможения

-Контроль тяги (одиночные и двойные настройки)

-Сенсор или датчик меньше работы + смешанный режим

-Настраиваемые ограничения оборотов, тока, напряжения и мощности

-Источник ввода: PPM, моделирование, NRF Nyko Kama Nunchuck

-Коммуникационный порт: USB, CAN, UART, NRF, Bluetooth

-Кривые дроссельной заслонки и пандусы для всех входных источников

-Отдельные кривые ускорения и тормозной дроссельной заслонки

-Бесшовная работа с четырьмя квадрантами

-Скорость двигателя, ампер часов, Ватт часов

-Анализ и индикация данных в реальном времени через порт связи

-Регулируемая Защита:

-Низкое напряжение входного напряжения

-Высокая входное напряжение

-Высокая тока двигателя

-Ток на входе

-Высокий ток регенеративного торможения (двигатель и вход индивидуально ограничены)

-Высокая скорость (один лимит в каждом направлении).

-Превышение температуры (МОП-транзистор и двигатель)
