FFYY-10-42Inch LVDS Универсальный ЖК-дисплей драйвер платы MT561-MD программа 12 В 25 видов скачок Кабель VGA+ DC

Описание

.

.

Новая Мощная универсальная VGA ЖК-плата контроллера для легкой DIY LVDS панели от 10 дюймов до 42 дюймов до 1920x1200 опционально перемычкой

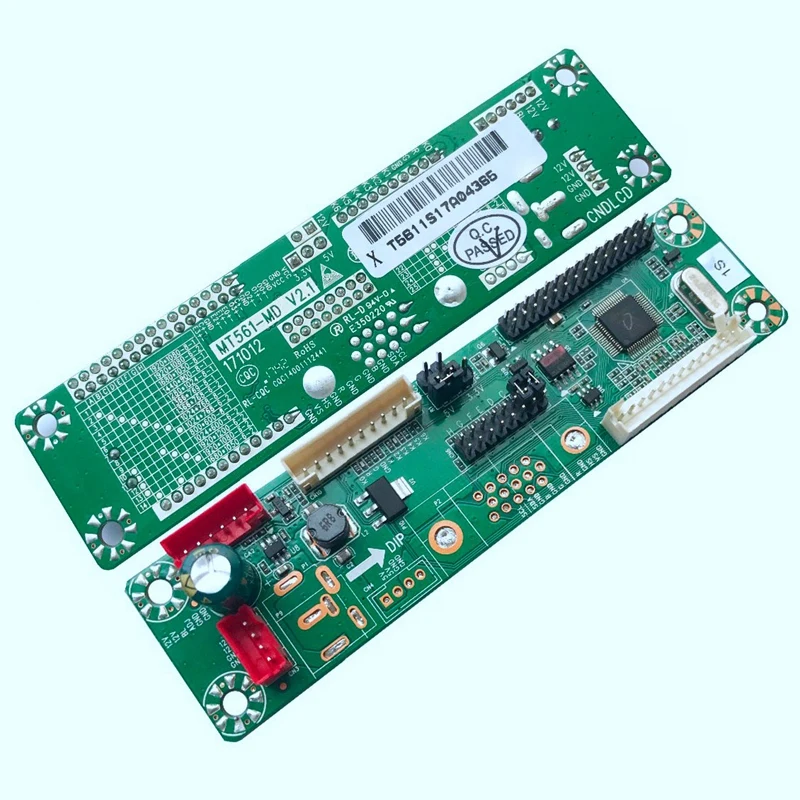

Модель: MT561-MD V2.1
Функция: превращение голой ЖК-панели в рабочий экран. Особенно хорошо для повторного использования старого ЖК-экрана ноутбука (в хорошем состоянии, но материнская плата сдох)
Порядок определения интерфейса, показанный на задней панели платы! Отлично подходит для игра Сделай сам!

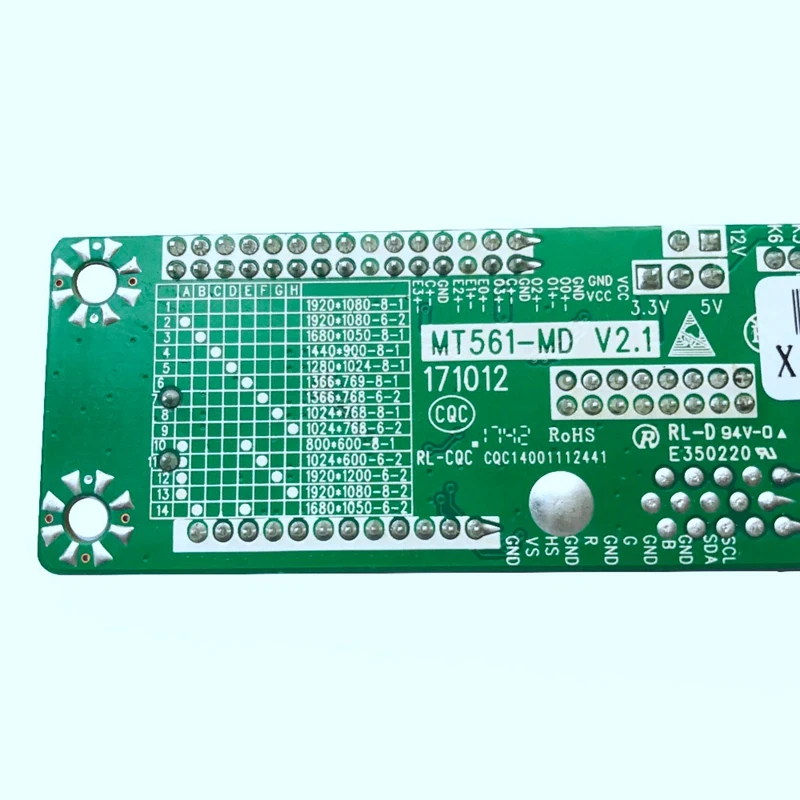

Выбор разрешения опционально перемычкой, инструкцией напечатанной на задней стороне. Параметры перемычки основаны на разрешении панели (Примечания:-1,-2 см. Режим panel TI)
CN8 (2X15 pin/2,0) LVDS интерфейс
Pin далее. Разрешение-Описание
1 LCD-VDD питания для панели
2 LCD-VDD питания для панели
3 LCD-VDD питания для панели
4 GND заземление
5 GND заземление
6 GND заземление
7 RXO0-Дифференциальная Сигнализация пониженного напряжения ODD 0-сигнал
8 RXO0 + LVDS ODD 0 + сигнал
9 RXO1-LVDS ODD 1-сигнал
10 RXO1 + LVDS ODD 1 + сигнал
11 RXO2-LVDS ODD 2-сигнал
12 RXO2 + LVDS ODD 2 + сигнал
13 GND заземление
14 GND заземление
15 rxoc-lvds ODD Clock-Signal
16 RXOC + LVDS нечетные часы + сигнал
17 RXO3-LVDS ODD 3-сигнал
18 RXO3 + LVDS ODD 3 + сигнал
19 RXE0-LVDS даже 0-сигнал
20 RXE0 + LVDS даже 0 + сигнал
21 RXE1-LVDS даже 1-сигнал
22 RXE1 + LVDS даже 1 + сигнал
23 RXE2-LVDS даже 2 сигнала
24 RXE2 + LVDS даже 2 + сигнал
25 GND заземление
26 GND заземление
27 RXEC-LVDS даже тактовый сигнал
28 RXEC + LVDS даже часы + сигнал
29 RXE3-LVDS даже 3-сигнал
30 RXE3 + LVDS даже 3 + сигнал
Инструкция по подключению платы контроллера к ЖК-дисплею:
1. Уберите старый инвертор и старый LVDS кабель от ЖК-панели.
2. Подключите новый инвертор и LVDS кабель к ЖК-панели.
3. Подключите плату контроллера к ПК с помощью кабеля VGA.
4. Вход мощностью 12 V, 4A.
Состояние: новое
Вход сигнала: VGA
Совместимость: GameConsole
Цвет: зеленый
Материал: пластик + металл
Посылка в комплект входит:
1 * плата контроллера драйвера
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.

.

.

.

.

.

.

.
