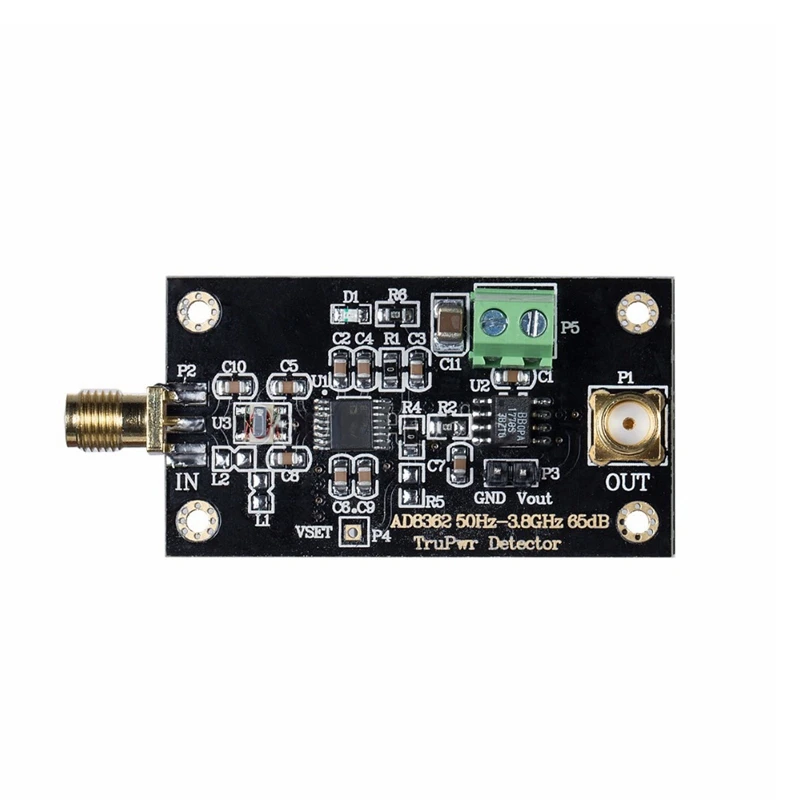

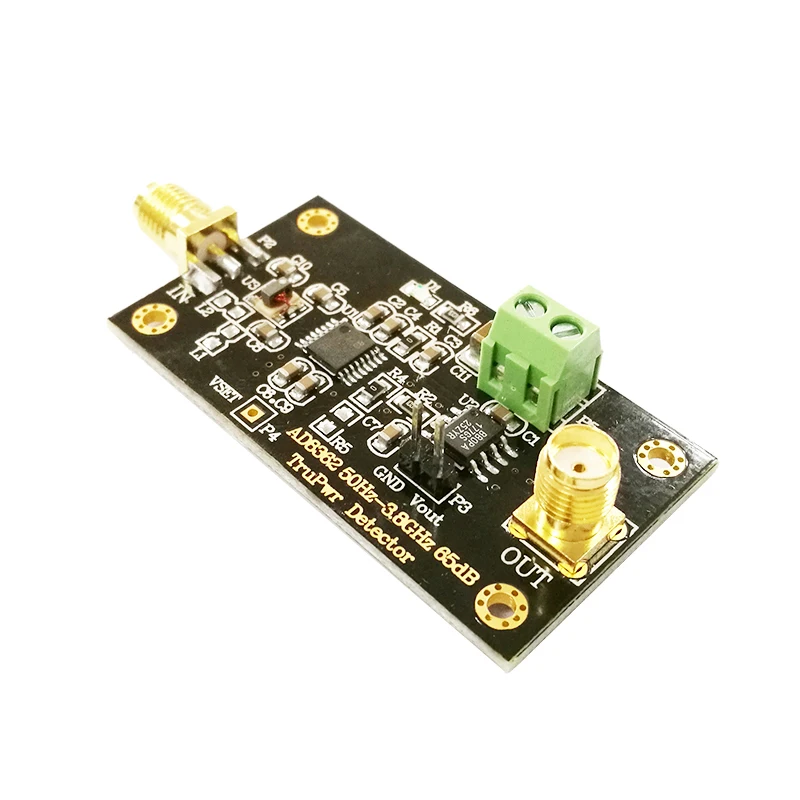

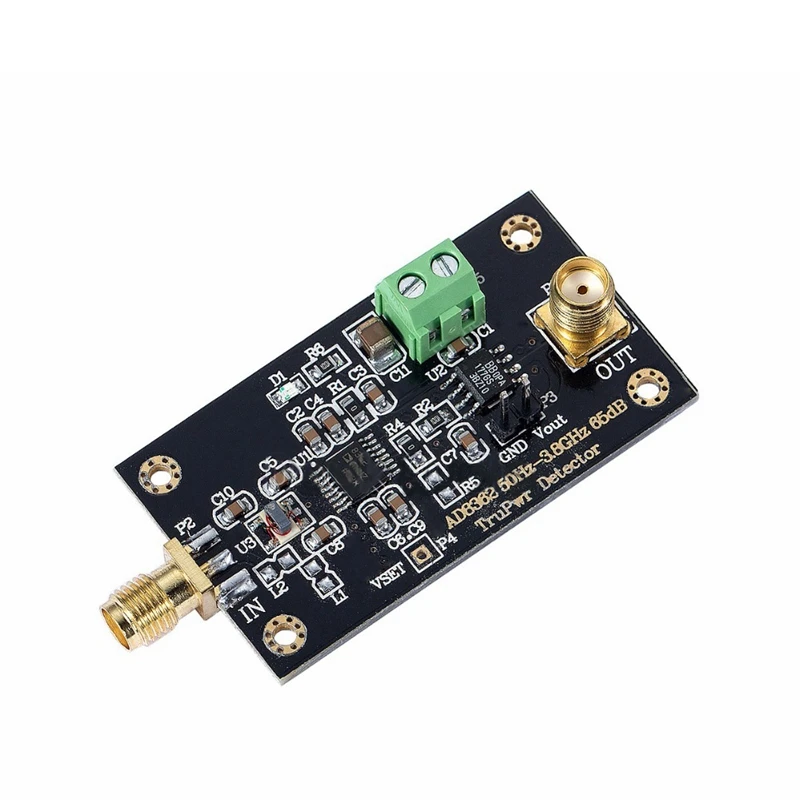

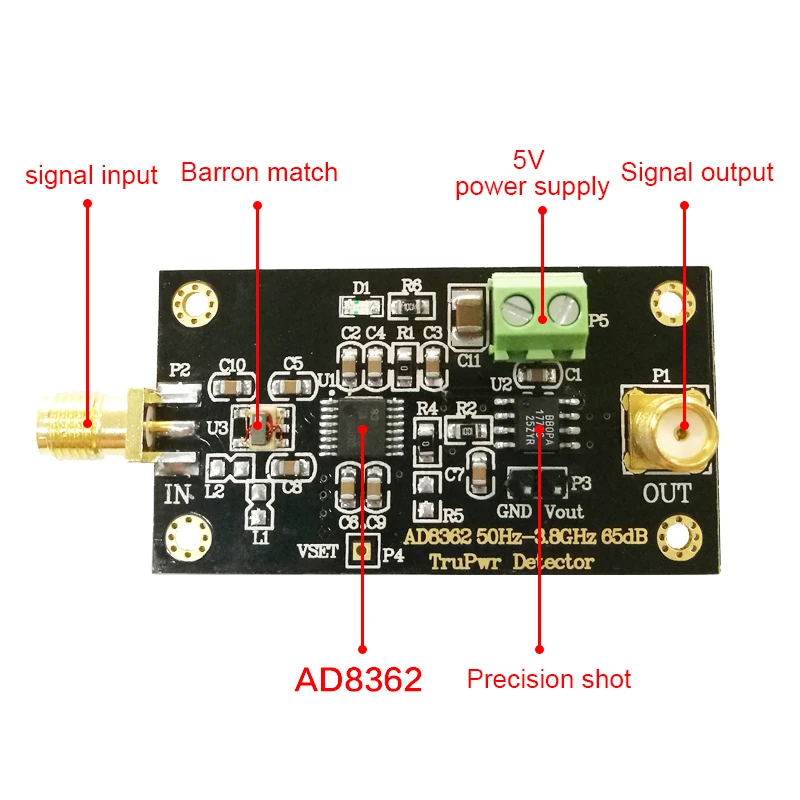

FFYY-Ad8362 модуль до 3,8 ГГц радиочастотный Радиочастотный детектор, среднеквадратический детектор, линейный дБ, функция вывода, демонстрационная плата

Описание

.

.

AD8362 является истинным rms-реагирующим детектором мощности, который имеет диапазон измерения 65 дБ. Предназначен для использования в различных высокочастотных системах связи и в инструментах, требующих точной реакции на мощность сигнала. Он прост в использовании, требуя только одного питания 5 В и нескольких конденсаторов.
Он работает от произвольно низких частот до более 3,8 ГГц и принимает входы от −52 дБм до + 8 дБм с гребными коэффициентами, которые характерны для квадратурной амплитудной модуляции (QAM) и схемы модуляции ортогонального деления частоты (OFDM).
AD8362 имеет энергопотребление 1,3 мВт при питании от логики высокой, приложенной к PWDN pin. Он включается
В пределах около 20 мкс до номинального рабочего тока 20 мА при 25 градусах Цельсия. В AD8362 поставляется в 16-выводный TSSOP для работы в диапазоне температур от −40 Цельсия до + 85 градусов Цельсия.
Максимальная мощность на канал: без мощности
Основные характеристики:
AD8362 истинный квадратный корень детектор мощности
Результаты обнаружения не зависят от формы сигнала
Может обнаруживать Мощность РЧ сложного модуляционного сигнала, включая CDMA, W-CDMA, 8PSK, QAM и OFDM
Подходит для IS95, CD-MA2000, 3GPP, GSM/EDGE, MMDS и других широкополосных входных устройств
Диапазон напряжения питания: 5 В
Чип Особенности:
Полная, полностью откалиброванная система измерения/контроля
Точное преобразование rms-to-dc от 50 Гц до 3,8 ГГц
Входной Динамический диапазон более 65 дБ: −52 дБм до + 8 дБм в 50 Ом
Независимо от формы волны и модуляции, например
GSM/CDMA/TDMA
Линейный выход в децибелах, масштабируемый 50 мВ/дБ
Допустимая погрешность соответствия: 0,5 дБ
Стабильная температура и питание всех функций
Работает от 4,5 в до 5,5 В при 24 мА
Мощность до 1,3 МВт
Область применения:
Усилитель мощности линеаризация/петли управления
Передатчик регуляторы мощности
Индикация усиления сигнала передатчика (TSSI)
Радиочастотное (RF) Оборудование
Цвет: черный
Материал: металл + Поликарбонат

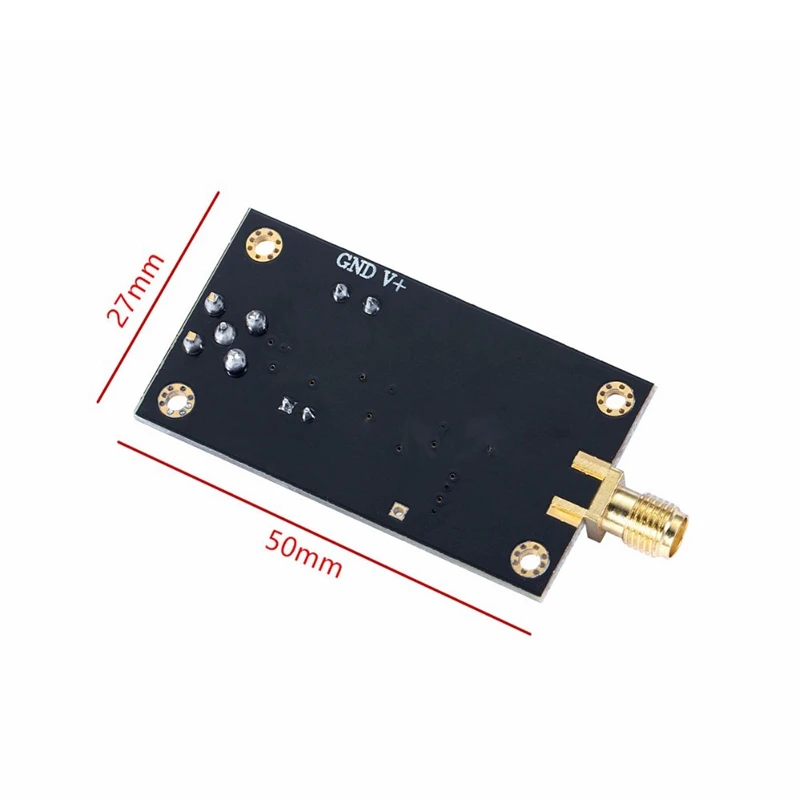

Размер: 50 мм * 28 мм
Посылка в комплект входит:
1 * AD8362 модуль детектора мощности
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.

.

.

.

.

.

.

.
