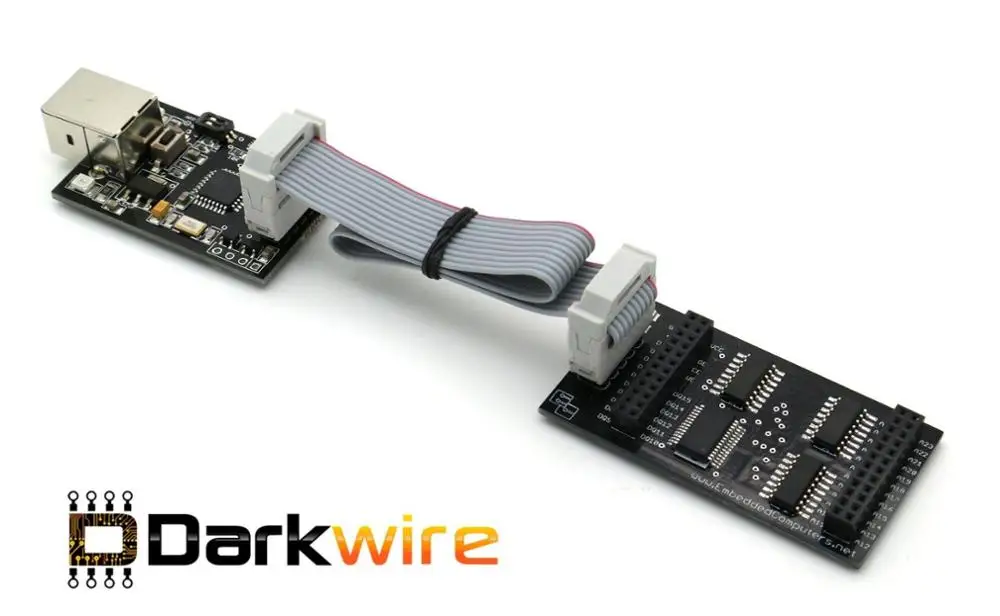

FlashcatUSB классический V2.2 программист памяти-адаптеры EEPROM BIOS материнская плата

Эта Новая аппаратная версия обновляет питание от 150мА до 1000мА! Выход VCC может быть отключен (переключатель #1). И теперь он имеет обратную защиту напряжения и Постоянное переключение тока. Главным преимуществом этого является то, что вы лучше сможете использовать FCUSB Classic в качестве встроенного программиста. В одном из тестов я мог использовать его для питания материнской платы MSI без изоляции напряжения, и программировать встроенную флэш-память SPI.

PCB имеет место для припоя в 4pin заголовке для обеспечения 3,3 V и 5 V.

FlashcatUSB Classic-это программатор флэш-памяти, способный считывать и записывать данные на тысячи различных устройств с помощью нескольких протоколов, таких как JTAG, EJTAG или SPI.

Поставляется с простым в использовании программным обеспечением на базе Windows.

Классический программатор памяти FlashcatUSB является самым популярным SPI, I2C и JTAG устройство программирования в использовании сегодня.

Подключается непосредственно через SPI, I2C или JTAG аппаратные заголовки.

Специальная аппаратная поддержка может быть добавлена с помощью простой в использовании функции сценария устройства.

Особенности:

• С открытым исходным кодом (microsoft. NET 4,0) программное обеспечение для Windows PC

• Многоязычный: английский, французский, немецкий, португальский и испанский.

• Поддерживаемые протоколы: JTAG, SPI, SQI, I2C, MPF, NAND

• Быстрый процессор RISC 16 МГц с внутренней памятью 32 КБ

• Обновляемая прошивка по USB

• Кнопка сброса на плате (для сброса устройства или режима загрузчика)

• Универсальный CFI индикатор; Программирование поддержки

• Режим SPI 0, 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 Совместимость (32-бит решения поддерживается)

• Совместимость USB 1,1/2,0/3,0/3,1

• Двойное напряжение 3,3 В или 5 В выход через выбираемый переключатель

• Более 10 недорогих гнездовые адаптеры доступны для покупки

• Поддерживает и NAND Типы флэш-памяти

• Предназначен для программирования в цепи

FlashcatUSB Classic поставляется с:

1x 10pin IDC кабель

1x2 мм Шаг кабеля

1 х 2,54 мм Шаг кабеля

1x USB кабель

Гнездовые адаптеры и зажимы, которые подходят непосредственно к разъему FlashcatUSB 10 pin, доступны отдельно в этом списке.

Выберите требуемые варианты и добавьте их в корзину.

Плата расширения FlashcatUSB I/O подключается к FlashcatUSB Classic и позволяет программировать и NAND флэш-устройств.

AVR прошивки 4,37

Высокоскоростной (8 МГц SPI часы)-до 350кб/с чтение и 200кб/с Запись

Серия 25 SPI флэш-память -- SPI режим 0, 1 и 2 поддерживаются

Серия 26 мульти-I/O флэш-память -- QPI Совместимость (Quad I/O)

Ультра высокой плотности (1 Гб + устройств)-16, 24 и 32-бит решения

Мульти-напряжение I/O устройств-3,3 v и 5 v устройств памяти

Последовательный SPI EEPROM устройства -- 25 AAxx, 25 LCxx, M95xxx устройства

Устройства ie2c и TWI EEPROM -- все поддерживаемые 24Cxx

Трехпроводной Микропровод EEPROM -- все устройства 93XX поддерживаются

Параллельная/многоцелевая флэш-память-порт Sup ed через адаптер удлинителя

NAND устройства памяти-поддерживает все SLC x8 NAND устройства

Поддержка протокола JTAG/E-JTAG-режим доступа DMA для флэш-устройств CFI

FPGA или CPLD JTAG Программирование -- XLINX/решетчатые устройства (форматы SVF и XSVF)

Производительность

SPI Flash (8 МГц): 350кб/с чтение-200кб/с Запись

NOR Flash (X16) 110 КБ/с чтение-70 кб/с Запись

NAND Flash (X8) 280кб/с чтение-240кб/с Запись

Работает с SPI и Microwire EEPROMS:

Atmel AT25010A, AT25020A, AT25040A, AT25128B, AT25256B, AT25512; AT25080, AT25160, AT25320, AT25640

Микрочип M25AA160A, M25AA160B

ST M95010, M95020, M95040, M95080, M95160, M95320, M95640, M95128, M95256, M95512, M95M01, M95M02

93XX46, 93XX56, 93XX66, 93XX76, 93XX86
