Описание

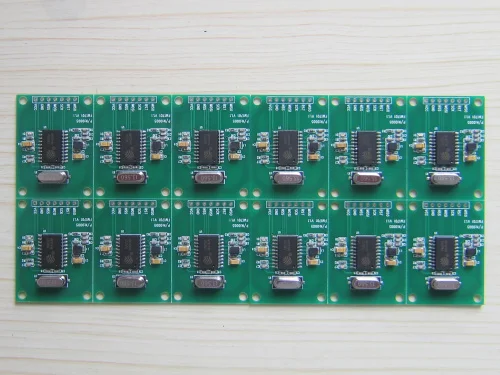

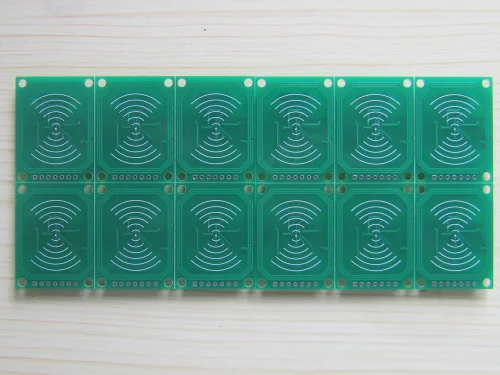

1. Модуль фотографии
Небольшой размер (3*4 см), легко встраивается в вашу систему
2. Модуль обзор
Fm1701модуль основан на Fudan микроэлектронной RF базовой станции chipMifareCard чтения и записи модуля, модуль работает in13.56MHzfrequency, accord withISO14443Astandard, can supportMifare1 S50, Mifare1 S70, Mifare светильник, Mifare ультра светильник, Mifare Pro 。 модули просты в использовании, высокая надежность, малый размер и другие характеристики, чтобы помочь клиентам, быстрое применение бесконтактной карты к системе.

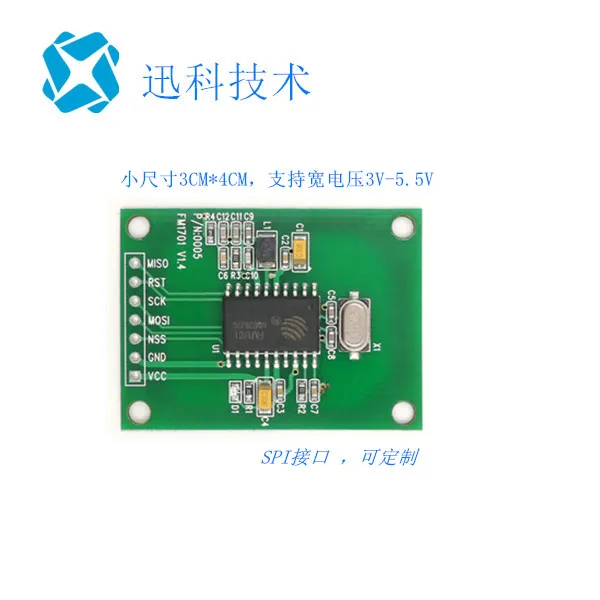

3. Определение контактов интерфейса иПараметр модуля
Рабочая частота 13,56 МГц \ рабочее напряжение 3,0 ~ 5.5В \ рабочий ток с помощью программы рутинной для поиска тока карты 31 мА (3,3 В источник питания), 40 мА (5 в источник питания) \ расстояние чтения карт 0 ~ 50 мм (M1) \ тип поддержки MIFIRE1 S50 S70 UltraLight Pro \ Рабочая температура-25 ~ + 85 градусов
Класс IOtype Функция Описание\ VCC источник питания положительный источник питания \ GND источник питания заземление \ NSS вход SPIOral chip выбор \ MOSI вход SPIPort slave вход \ SCK вход spimount clock \ RST вход сброс \ MISO выход SPIPort slave выход
4. Размер модуля
5. У нас есть около использования
Параметры модуль считывания карт отлажены, когда они используются отдельно, когда модуль встроен в устройство для использования, близость к другим печатным платам или металлическим частям может повлиять на производительность чтения карты модуля, параметры должны Быть изменены для достижения лучшего чувствительного эффекта, если есть ошибка при чтении и письменная карточка после повторного тестирования, пожалуйста, отправьте нам устройство для отладки параметров, мы отправим следующие заказы этого клиента в соответствии с параметрами после Отладки 。
7. Техническая информация
FM1701Modules-это недорогие модули, предназначенные для встраиваемых устройств, доступные на основе on51The чтение и письменная карточка программы и модуль одночипового микрокомпьютерного рисунка, например, предлагается приобрести более подробную информацию в нашем магазине для изучения радиочастотных познаний fm1702модульная:
8. Об охране окружающей среды
Все продукты изготовлены из материалов для защиты окружающей среды, и без свинца обработки, accord withsstandard, удобно для клиентов, чтобы сделать соответствующую экологическую сертификацию.
9. Обновление продукта
10. Теста антенны
Сейчас многие модули без тестирования сопротивления антенны в продаже, даже переработанные продукты клиента скопировали Наш модуль копировальной платы, Тест показывает, что сопротивление полностью отклоняется от нашего оригинального дизайна, В целом проблем нет В тестировании функции только этого продукта, когда большое количество приложений в продуктах, будет большая Скрытая опасность надежности, RFIDIt необходимо проверить Сопротивление антенны продукта.
11. Температура тест
Rfidмодуль чтения и письменная карточка чувствительна к температуре, необходимо обеспечить стабильную и надежную работу в холодную зиму и жаркое лето, в дополнение к использованию оригинальных чипов, стабильность температуры сопротивления и емкости устройств также очень важно, только когда параметры Из компонентов стабильны может сопротивление антенны не смещаться с изменением температуры. очень важно проверить высокую и низкую температуру окружающей среды на этапе подготовки образца и после массового производства, когда сырье заменяется на Поставщики 。
