Описание

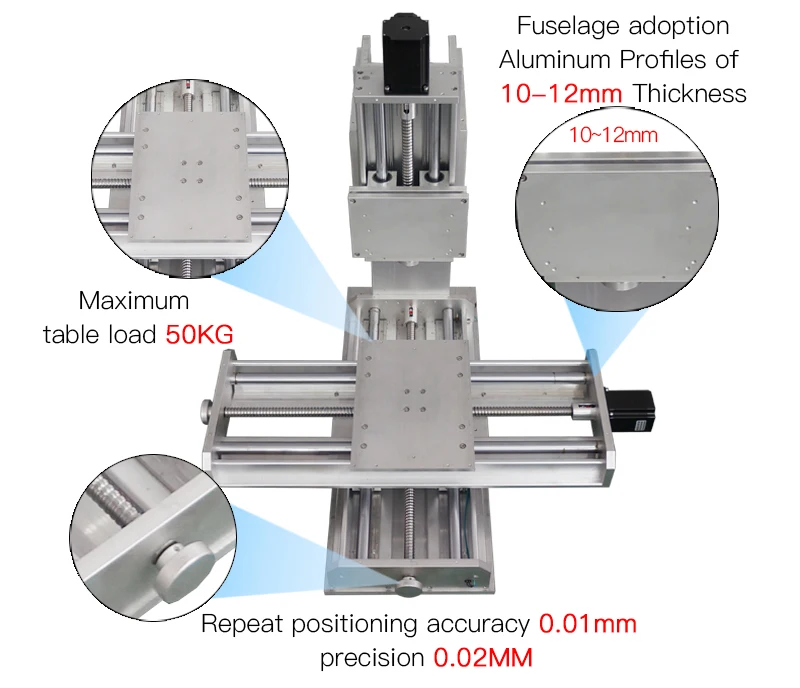

3040 фрезерный станок с ЧПУ Вертикальная рамка шариковый винт Колонка 3 оси 4 оси 5 оси производство в деревообработке и резьбе по металлу

Нет необходимости платить налог

Картина из мультфильма

Ссылка-это мультимодельный продукт. Пожалуйста, выберите нужную вам модель;

Если детали являются неполными или не соответствуют приобретенной Вами модели, пожалуйста, используйте руководство в натуральной форме, спасибо!

3 оси ЧПУ кадр ------- без 4ThПеремещение по оси, без 5ThОсь, около 75 кг

4 осевая рама ------- с 4ThОсь, но без 5ThОсь, около 80 кг

Рама 5 осей ------- без 4ThПеремещение по оси, с 5ThОсь, около 85 кг

Модель	Рамка CNC типа колонки 3040
Атрибут	3 оси	4 оси	5 оси
X Y оси Z	√	√	√

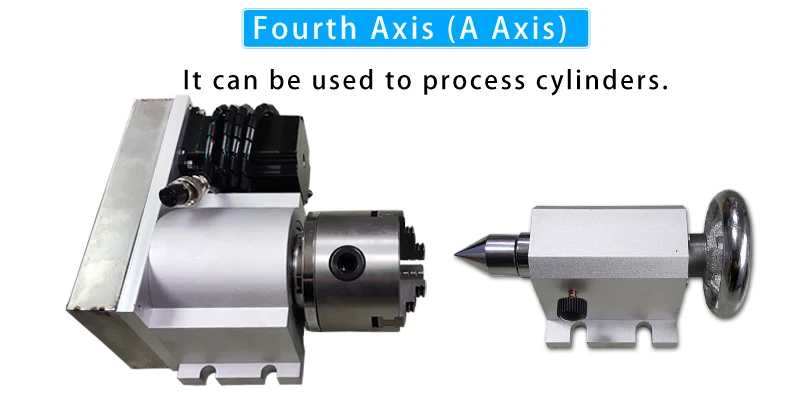

Ось A (4-я ось)	Ⅹ	√	Ⅹ
Ось B (5-я ось)	Ⅹ	Ⅹ	√
Чистая Вес	40 кг	45 кг	50 кг
Брутто Вес	75 кг	80 кг	85 кг
Размер продукта	520 (в) X660 (л) X580 (Ш) мм
Эффективная рабочая зона	300x400x (150) мм

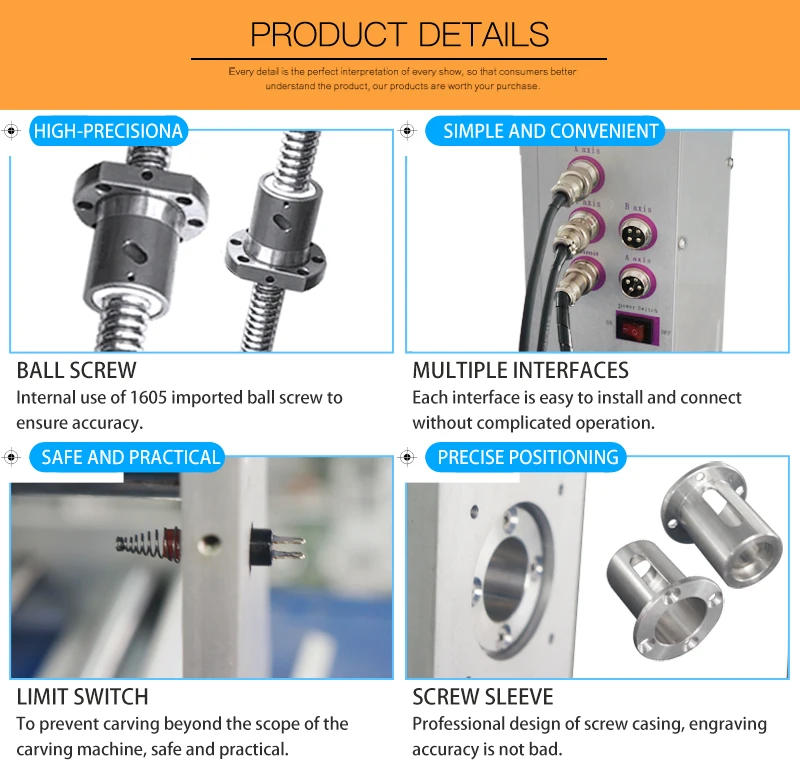

Точный шариковый винт	1605
XYZ железнодорожные материалы	Твердый хромированный вал
XY диаметр рельса	20 мм
Z диаметр рельса	16 мм
XYZ крутящего момента	57*78 250 унций/дюйм (2.2н/см)
4th и 5th	57*56
4-е и 5-е Передаточное отношение	1:6
Повторная точность позиционирования	0,01 мм
Рабочую точность	0,02 мм
XY таблицы Максимальная нагрузка	50 кг
XY + A + B ось Таблица Максимальная нагрузка	15 кг
Багажника материал	Из нержавеющей стали
Приводной двигатель	57*78 шаговые двигатели (двухфазный 4 провода)
Внешняя упаковка	807085 (см)
