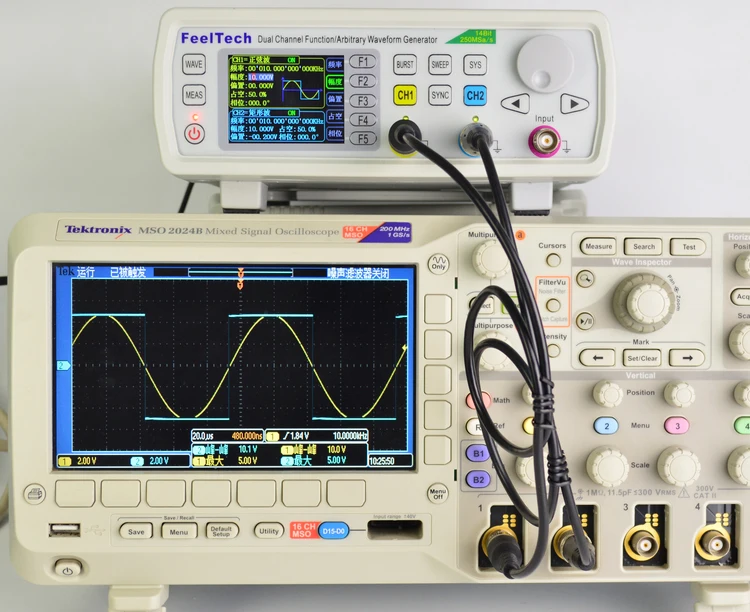

FY6600 FY6800 программируемый двухканальный DDS функция генератор сигналов произвольной формы/источник импульсного сигнала/Частотомер

Описание

Обновление продукта!

1, добавьте AM, FM, PM, ASK, FSK, PSK функцию модуляции!

2, разрешение регулировки фазы модернизировано до 0,01 градусов.

3, обязанность регулировать разрешение для обновления до 0.01%;

4. Время подъема и падения краев квадратной волны можно регулировать. При установке на выходе прямоугольную волну, нажав на F4 кнопка может переключаться между длительным сроком службы и устанавливать время подъема и падения края, таким образом, чтобы прибор может быть более широкое использование.

Если генератор сигналов хороший или плохой, я уверен, что мы все надеемся, что сигнал синусоидальной волны, выходящий генератором сигнала в наших руках, чрезвычайно деликатен. Технология цифровой синтез, основанная на DDS, является основным способом генерирования различных сигналов в настоящее время. Согласно принципу DDS генератор сигналов, он преобразует цифровой сигнал в аналоговый сигнал. Таким образом, этот процесс не может избежать искажения аналогового сигнала. Чем меньше искажения, тем лучше вся волна. Самое прямое решение-использовать Высокоточный ЦАП. Прежде всего, нам нужно популярировать некоторые данные, которые мы не очень хорошо знаем.

Точность и стабильность частоты:В принципе, DDS генератор сигналов можете убедиться в том, что частоты стабильность форма выходного сигнала относится только к часам стабильность работы системы. Мы используем активный кварцевый генератор с стабильностью лучше, чем 20 ppm, поэтому Частотный дрейф 60Hz также является одной тысячи Гц. Частота выходного сигнала не изменится. Поскольку точность измерения частоты осциллографов от отдельных производителей недостаточна, измеренное значение будет скакать, что на самом деле не является выходной частотой генератора сигнала. Рекомендуется, чтобы клиенты могли измерить точность и стабильность выходной частоты генератора сигнала через профессиональный частотомер.

О разрешение по вертикали:Вертикальное разрешение является измерением максимального количества изменений формы сигнала в цикле, что непосредственно влияет на тонкость формы сигнала. Напоминаем Вам, что вертикальное разрешение генератора сигнала не зависит от ширины бит D/a, но и от длины данных формы сигнала. Какова концепция данных формы волны дружбы 2048 длины? То есть, количество изменений данных в цикле составляет 2048, 2048-11 мощность 2, что является уровнем 11 бит. Этот параметр непросто отличить для большинства пользователей. Легко видеть, что он измеряется непосредственно осциллографом. Осциллографа используется для того чтобы измерить 5 V и 10 кГц синусоидальной волны. Осциллограф настроен на диапазон напряжения 20 мВ, а контрольный индикатор времени устанавливается на диапазон 100 нс для тестирования. Видно, что сигнал с 14-битным вертикальным разрешением составляет 10мв для каждого шага. Вертикальное разрешение может быть приблизительно рассчитано, (5 в пике/0,01 В) * 2 = 1000 (помножено на 2, потому что сигнал имеет два процесса подъема и падения), что в основном 10 бит.Почему друзья не используют более длинные данные? Потому что выбранное им ядро в основном является самым низким качеством FPGA, не так много оперативной памяти, чтобы сделать больше пространства для данных. От осциллографа, чтобы измерить степень точности нашего сигнала, как минимум 4 раза количество друзей.Измеренные формы сигналов, показанные ниже, показывают все.

О конвертере D/A:Тщательный пользователь заметит, что шаг генератора сигнала дружбы после усиления синусоидального сигнала не является обычным трапециевидным, и есть много пиков и шумов, так как эти пики и шумы исходят из? Если вы открываете инструмент дружбы, вы обнаружите, что он использует много дешевых резисторов для формирования сети 2 T для экономии стоимости. Сеть для достижения цифрового сигнала в аналоговом преобразовании сигнала, этот выбор-это решение, но те производители, которые делают чипы D/a, не принимают то же самое? С более чем 30 резисторов для достижения 30-юаней цифро-аналогового преобразователя, ответ должен быть невозможен. Аналоговый сигнал должен быть изолирован от цифрового сигнала, в противном случае шум будет легко генерироваться. Но вы можете видеть, что IO of friendly бизнес FPGA (цифровая обработка сигнала) напрямую соединяет сеть Сопротивления, а выход-аналоговый op-amp. Аналоговые сигналы и цифровые сигналы в основном путаются. Там, где шум исходит, он самозаметен.

Более того, сигнальная форма лестницы, указанная только сейчас, не является обычной и иногда имеет видные пики. Это потому, что каждый IO FPGA имеет различную мощность вождения, и будет некоторое отклонение более или менее. Когда сеть Сопротивления, подключенная к порту IO, смешивает эти отклоненные сигналы уровня в синусоидальные сигналы, возникают пики, и это тяжелая травма, пока порт IO подключен к сети резисторов, отклоненные сигналы уровня смешиваются в синусоидальные сигналы. D/A, выполненный в сети резисторов, имеет такие проблемы (выделенный высокоскоростной чип D/A стоимостью десятков юаней не может быть заменен несколькими резисторами просто). Кроме того, Специальный цифро-аналоговый преобразователь имеет различные индикаторы, такие как линейность, которая никогда не может быть заменена несколькими резисторами.

FY6600Серия двухканальных функций/генератор сигналов произвольной формы-это высокопроизводительный, экономичный и многофункциональный генератор сигналов, который интегрирует функции генератора сигналов функции, генератор сигналов произвольной формы, Генератор импульсных сигналов, декодер развертки по частоте, счетчик и частоту. Богатые клавиши быстрого доступа значительно упрощают комплексный процесс работы.Он значительно повышает работоспособность прибора. Используйте rs не нужно много времени для обучения и ознакомления с работой инструмента, чтобы они могли использовать его умело.Он особенно подходит для любителей электроники, научно-исследовательских и высокотехнологичных предприятий, Автомобильный ремонтный инструмент и другие области.

ИнструментТехнология DDS прямого цифровой синтез используется для получения точных, стабильных и низких сигналов искажений. Все параметры откалиброваны внутренней программой. С программным обеспечением ПК все функции прибора могут управляться программным обеспечением ПК, и любой сигнал может быть изменен программным обеспечением ПК и сохранен в генераторе сигналов для передачи. Форма сигнала производится; протокол связи открытый, что делает вторичное развитие очень простым; большая интегральная схема, технология поверхностного монтажа, высокая надежность, длительный срок службы; с выходной защитой от короткого замыкания, все выходные клеммы сигнала могут работать 60 S под нагрузкой короткого замыкания.

I. Обзор передней панели

Два, обзор задней панели

Задняя панель FY6600 показана ниже. Четыре BNC клеммы расположены на левой стороне, а именно терминал измерения муфты постоянного тока Trig/FSK/ASK/PSK IN, входной терминал внешнего сканирования сигнала VCO, синхронный выходной разъем Синхронизация и синхронный входной разъем сигнала синхронизация. Есть TTL сигнал выходной порт, USB порт, выключатель питания и входное гнездо питания в свою очередь.

1. Главный выключатель питания Источник питания, используемый для подключения генератора сигнала."На"Включите генератор сигнала и наберите на"OFF"Для выключения генератора сигнала.

2. разъем BNCTrig/FSK/ASK/PSK в:Измерительный терминал муфты постоянного тока иСпроситьPSKFSKМодуляции триггер входного сигнала.ГУН в:Внешнее сканирование сигнала может использовать частоту регулирования напряжения, амплитуду регулирования напряжения, смещение регулирования напряжения, цикл регулирования напряжения и другие функции. Частота внешнего входного сигнала должна быть500 ГцСигнал генерируется хвостом генератора сигнала.ГУН вПорты и разъёмы входного сигнала.Синхронизация с отверстиями:Синхронный выходной сигнал терминала.SYNC в:Синхронный входной терминал сигнала.

3. TTL сигнал ВыходСредиАЧастота порта соответствует частоте и фазе выхода канала.BПорты и разъёмы иАЧастота портов является равномерной, но фаза является противоположной.180Град.).CЧастота и фаза порта соответствуют каналу 2.DПорты и разъёмы иCЧастота портов является равномерной, но фаза является противоположной.180Град.).

4. USB устройстваИнтерфейс Используется для связи с компьютерами. ЭтоUSBПоворотаTtlПоследовательный порт должен установить серийный драйвер. Через верхнее компьютерное программное обеспечение или пользовательское программирование.

5. Потребляемая мощностьИнтерфейсВход диапазон напряженияAC100V-AC240V

Преимущество 1: простой и четкий интерфейс машины и удобная и Быстрая кнопка управления.

Интерфейс дисплея принимается.2,4ДюймовНа тонкопленочных транзисторах на тонкоплёночных транзисторахЦветной ЖК-экран, вы можетеОн также отображает два канала для вывода.С ВОЛНИСТЫМ рисунком (Содержит пользовательские произвольной формы)Он может отображать параметры двух каналов одновременно и подсказки функции текущей кнопки. Каждая функция имеет свой собственный интерфейс управления, что делает вашу работу более интуитивной и удобной.

После широкого общения с клиентами и понимания их привычек и требований к использованию, инструмент добавляет большое количество клавиш быстрой функции, которые могут войти в обычно используемый Интерфейс функции с одним ключом, значительно упрощает действия и может быть завершена без чтения инструкции.95%Управление.

Инструмент для принятияСенсорная кнопкаРегуляторПолностью меняйте последние кнопки, чтобы улучшить срок службы в то же время, чтобы доставить Вам комфортный опыт. Кнопка shuttle может вращаться быстро только с помощью большого пальца, так что вы можете использовать его плавно.После того, как Регулировка параметров завершена, параметры набора тока можно быстро хранить, нажав на ручку в течение 3 секунд, и можно автоматически отрегулировать в следующий раз, когда машина начнет работать.

Преимущество 2:FY6600 принятия14Bit высокоскоростной чип D/A, мелкая прокатка резистор сети;

Преимущество 3: Глубина хранения каждого сигнала обновлена до 8192*14 бит

Чем дольше Глубина памяти волны, тем больше деталей Сохранено в форме волны, и детали сигнала могут быть восстановлены с высокой точностью. Длина волны в 4 раза выше, чем у друга.

Преимущество 4: фаза двухканального выходного сигнала может регулироваться с точностью 0,1 °, а область применения шире;

Преимущество 5: выходной терминал сигнала изготовлен из чистой меди, и небольшой выход сигнала является более стабильным;

Преимущество 6: выход уровня 4 ttl, что делает применение инструмента более широким;

Преимущество 7: отличная небольшая Выходная способность сигнала;

FY6600 может выводить 1 mVPP маленький сигнал, амплитудное разрешение 1 мВ, и может достичь различных шагов, таких как 1 mVpp, 10 mVpp, 100 mVpp, 1Vpp, 10Vpp и т. д. максимальный диапазон амплитуды-1mVpp ~ 20Vpp.

Преимущество 8: отличная конструкция цепи и высокопроизводительный чип ядра делают выходной сигнал более стабильным;
Отличный дизайн с высокопроизводительным чипом, выход инструмента стабильный на высокой частоте. Максимальный диапазон частот синусоидальной волны составляет 1uHz ~ 60 MHz, максимальный диапазон квадратной волны составляет 1uHz ~ 25 MHz (время подъема края менее 7nS в пределах 5 V квадратной волны, самая высокая Выходная частота может достигать 25 МГц;), другой Диапазон волн 1 UHZ ~ 10 MHz, полный диапазон разрешения частоты скорость 1 UHZ, И частота полного диапазона бесступенчато регулируется без деления;

Преимущество 9: Типы сигналов Более обильны, а встроенное место для хранения сигналов прибора составляет 97 комплектов;

Инструмент не только предустанавливает 33 общие формы сигналов для пользователей, но и предоставляет потребителям до 64 наборов (8192*14 бит) пользовательского пространства для хранения сигналов. Пользователи могут отрегулировать и загружать с помощью программного обеспечения ПК, предоставленного нашей компанией.

Преимущество десять:Мощные функции модуляции;

Инструмент не только поддерживает внутренние настройки параметров для сканирования частоты сигнала, амплитуды, рабочего цикла и параметров уровня смещения, но и поддерживает внешнее аналоговое напряжение.(Функция VCO)Выходная частота прибора,Амплитуда, рабочий цикл и модуляция уровня смещения. В то же время, прибор также имеет мощную функцию цифровой модуляции.(В том числе: ASK, FSK, PSK цифровая модуляция

Преимущество Eleven:Функция измерения является более полной.

Прибор может измерять частоту, период, ширину положительного импульса, отрицательный импульс и рабочий цикл сигнала, и все параметры отображаются на одном интерфейсе. Функция счетчика имеет два режима соединения постоянного и переменного тока, которые могут эффективно решить проблему неточного подсчета соединения переменного тока. Максимальная частота прибора может достигать 100 МГц, а минимальная частота измерения 0,01 Гц.

Есть некоторые преимущества, которые мы не будем перечислять, вы также можете сказать нам ваши потребности, добро пожаловать, чтобы связаться с вами.

На следующем рисунке показано, как управлять прибором выводит Частотный сигнал (например, аналоговую функцию VCO), который варьируется в зависимости от напряжения путем включения постоянно меняющегося сигнала напряжения в VCO в порт.

1, ASK, FSK, PSK функция цифровой модуляции. Функция переключения частоты FSK используется для модуляции частоты несущей с помощью цифрового сигнала.

2, тест на производительность малого сигнала, как показано ниже: Выходная частота прибора составляет 10 кГц, амплитуда-2 мВ малый сигнал.
