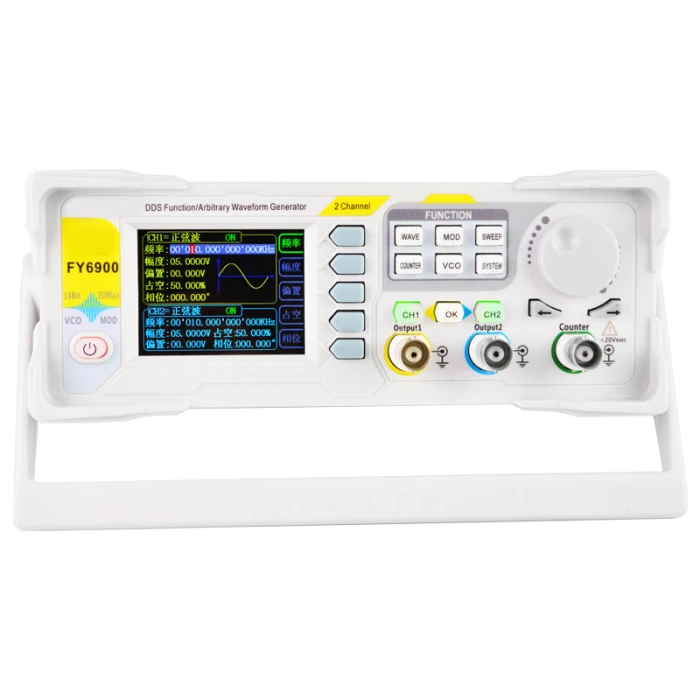

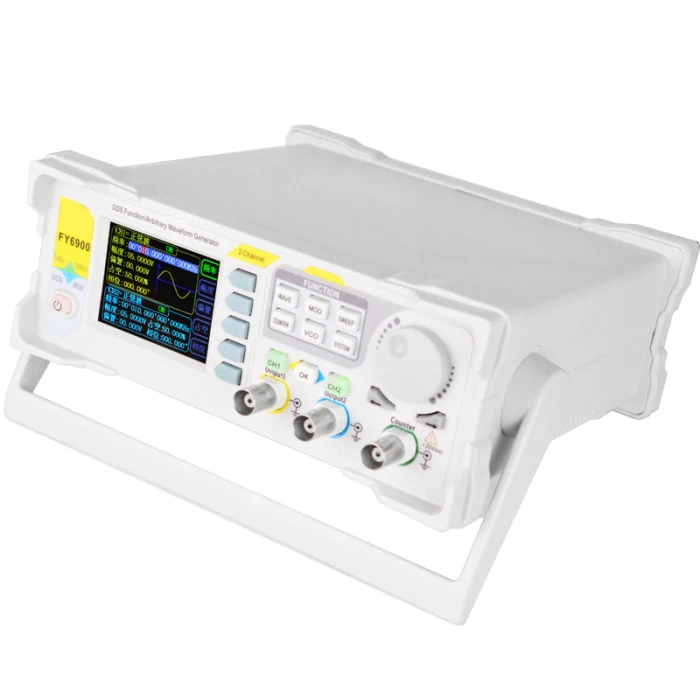

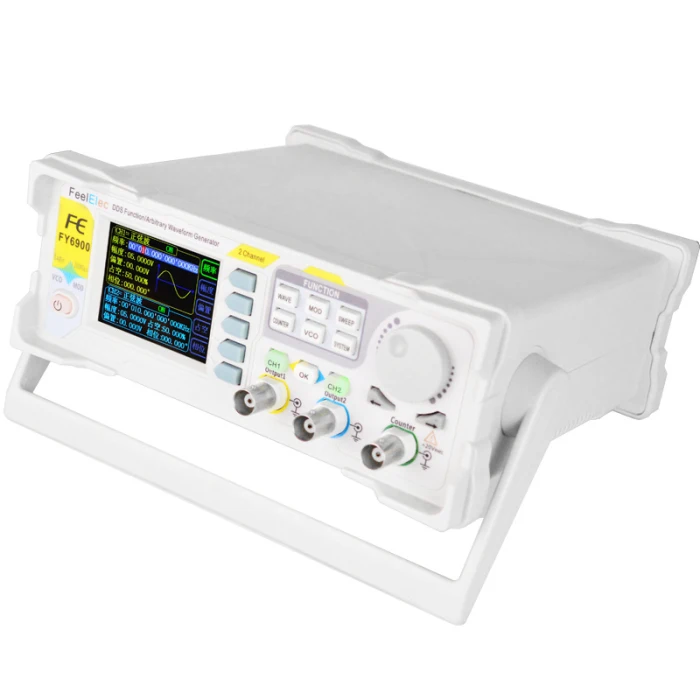

FY6900 2 канала DDS генератор сигналов цифровой дисплей произвольной формы Импульсный счетчик частоты 20 МГц 40 МГц 50 МГц 60 МГц LB88

Особенности:
1. Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов.

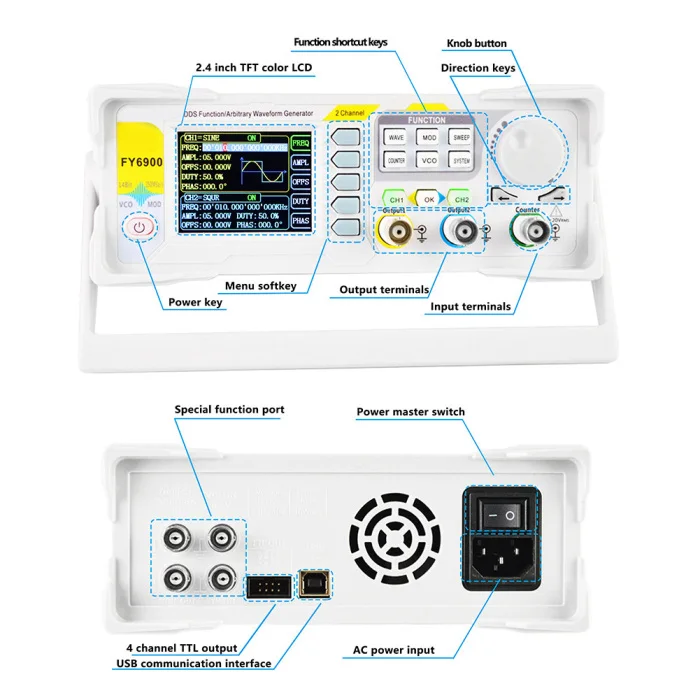

2. 2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320 × 240, отображающий параметры и графику двух каналов одновременно.
3. Прибор использует 14-битный Быстрый чип преобразователя D/A (5Vpp Выходная погрешность квантования составляет менее 1МВ), частота дискретизации 250MSa/s, 14 бит вертикальное разрешение.
4. Может выводить до 97 групп функций/произвольной формы волны, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Пресеты сигналов: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольная/рампа, CMOS (0 ~ 12 В), четыре канала ttl, exponential Rise, Exponential Fall, noise, ECG и т. Д.
5. позволяет хранить 64 файла данных произвольной формы, каждая из форм волны глубина хранения 8192x14bits; (чем больше глубина хранения формы волны, тем более детально Форма волны сохранена, и детали сигнала могут быть восстановлены с высокой точностью.)
6. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
7. функция развертки: он может подметать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл; он имеет линейный и логарифм два типа развертки; 0,01 S ~ 999,99 S Время развертки; вверх, направление движения вниз и обратно.
8. Выход управления напряжением: может быть получен внешним входным сигналом: контроль напряжения, амплитуда управления напряжением, смещение управления напряжением, рабочий цикл управления напряжением и модуляции шим.
9. Функция вывода: есть ручной триггер, внутренний триггер и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
10. 100 м Функция частотомера: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Рабочая частота 100 МГц, а минимальная рабочая частота 0,01 Гц.
11. Функция счетчика: Он имеет 2 режима измерения муфты, включая муфту и муфту переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
12. Стандартные 2 полнофункциональные канала, которые эквивалентны двум генераторам.
13. Функция синхронизации каналов: поддержка копирования и копирования сигналов между каналами.
14. Поддержка два или более генераторы сигнала подключается к многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, фаза между каждым каналом можно регулировать.
15. Точно Отрегулируйте фазы двух каналов, точность может быть 0,01 градусов.
16. Минимальное амплитудное разрешение может достигать 1 мВ. Амплитудный диапазон 0 ~ 24 Vpp.
17. Рабочий цикл каждого канала может регулироваться независимо 0.01%-99.99%, разрешение регулировки составляет 0.01%.
18. -12 V ~ + 12 V офсетная функция. Разрешение 0,001 V.
19. Функция сохранения: она может сохранить 20 наборов пользовательских параметров и может быть загружена в любое время.
20. Коммуникационная функция: все функции могут управляться с помощью программы ПК и протокол связи открыт для вторичного развития.
21. Защита от короткого замыкания на выходе: все каналы могут работать более 60 сек при коротком замыкании нагрузки.
22. Обеспечивает мощное программное обеспечение для ПК для монтажа формы волны. Пользователи могут загружать произвольные формы волны на этот инструмент после изменения с помощью программы PC.

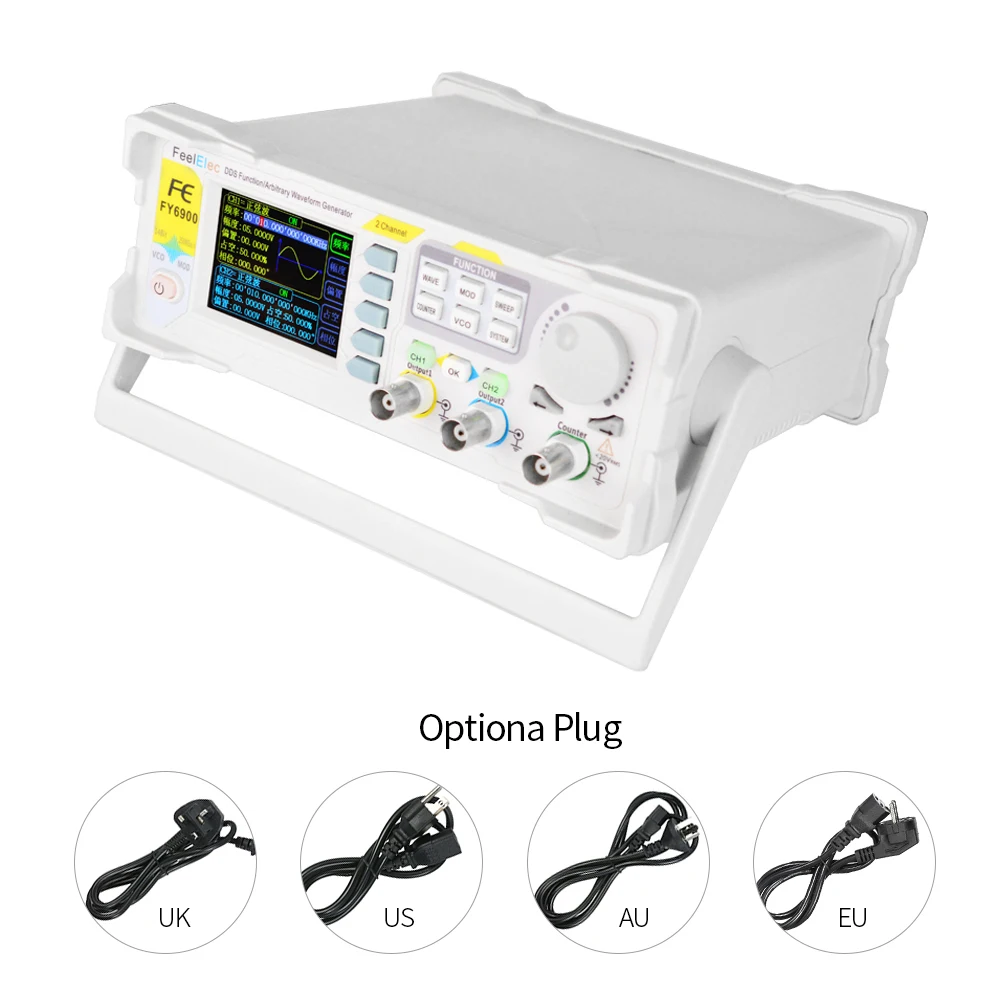

23. Принять ABS пластиковый корпус с настольным дизайном. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.
Функция вывода/произвольная форма сигнала, включая:
Синус, квадрат, прямоугольник, треугольный/пандус, подъем пилозуба, падение пилозуба, Лоренц пульс, многотон, шум, трапециевидный пульс, Синк пульс, узкий пульс, белый шум, шаг треугольный, положительный шаг, обратный шаг, положительный показатель, обратный показатель, положительный показатель падения, обратный показатель падения, положительный логарифм, Обратный логарифм, положительный логарифм падения, обратный логарифм падения, линейный FM, AM, FM, положительный полуволна, положительный полуволна, положительное полуволновое выпрямление, положительный полуволновой выпрямление, Пользовательская форма волны
Параметры:
Материал: АБС-пластик
Размер экрана: 2,4 дюйма
Разрешение 320*240
Точность: ± 20ppm
Стабильность: ± 1 ppm/3 часа
Длина формы волны: 8192 точек * 14 бит
Частота дискретизации: 250 MSA/s
Разрешение по вертикали: 14 бит
Диапазон напряжения: AC100V-240V
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить с помощью настройки.
Управление: кнопка и ручка непрерывно.
Среда: температура: 0 ~ 40 градусов Цельсия, влажность: <80%
Размер: 200x190x90 мм
Вес: 850 г

Посылка включает в себя:
