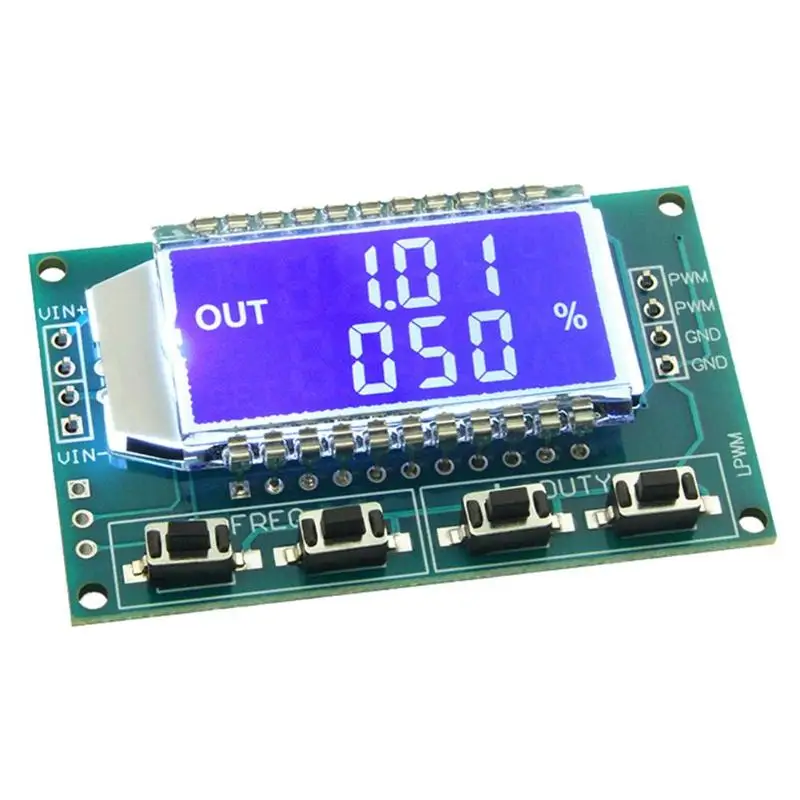

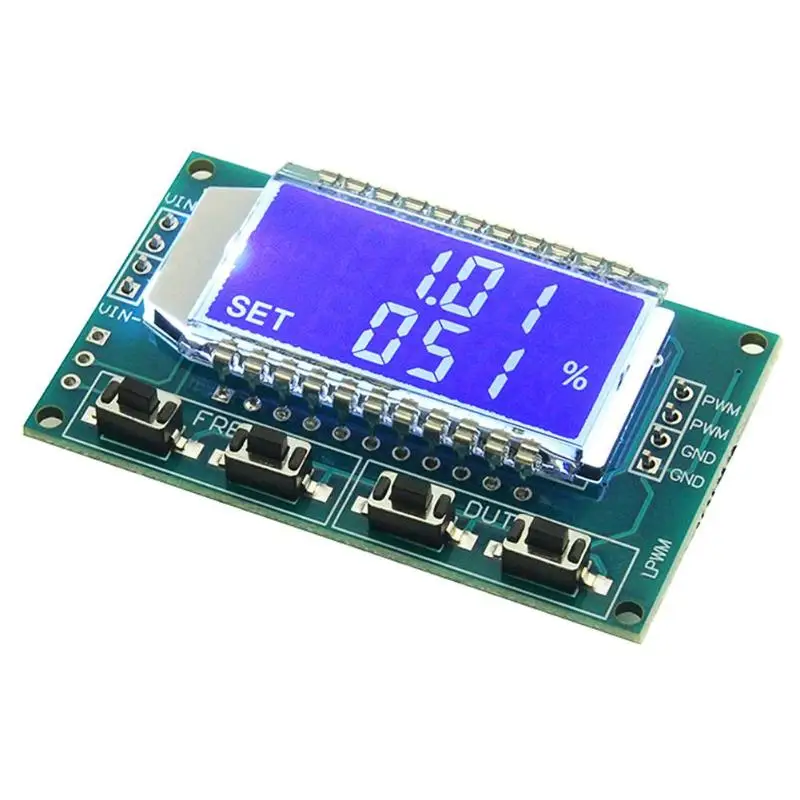

Генератор сигналов шим частота импульсов рабочий цикл настроить модуль ЖК-дисплей Дисплей 1 Гц~ 150 кГц Регулируемый ШИМ Совета модуль

Генератор сигнала PWM импульсный Частотный цикл регулируемый модуль ЖК-дисплей ШИМ модуль квадратная волна прямоугольная волна

Особенности:
Модуль основные характеристики:
1. ЖК-дисплей частота и рабочий цикл, очень четкие, PWM-выход может быть установлен в цикл частоты и срока службы;
2. Широкий диапазон частот, высокая точность;
3. серийная связь, уровень ttl
Во-первых, модуль Описание
PWM выход, можно установить частоту, рабочий цикл;
Частота разделена на четыре диапазона, автоматическая коммутация:
1. XXX (без десятичной точки): Наименьший блок составляет 1 Гц, диапазон значений от 1 Гц ~ 999 Гц;
2. x. XX (Десятичная точка в сотне) самый маленький блок-0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц;
3. XX. X (Десятичная точка в десять): самый маленький блок-0,1 кГц; диапазон значений 10,0 кГц ~ 99,9 кГц
4. x.X.X (Десятичная точка в десять и сто): Наименьший блок составляет 1 кГц; диапазон значений 1 кГц ~ 150 кГц
Частотный дисплей: 100 указывает на производительность PWM 100 Гц с импульсом;
1,01 указывает на Выход PWM 1,01 К pulse;
54,1 указывает, что Выход PWM имеет Пульс 54,1 кГц;
1.2.4 указывает на то, что PWM-выход составляет 124 кГц;
Диапазон рабочего цикла: 0 ~ 100%;
Все задающие параметры, выключение питания автоматически сохранено.
Во-вторых, параметры параметров
Модуль имеет четыре независимых ключа, используемые для установки частоты и срока службы, поддержка касания (увеличение или уменьшение единицы) и долгая пресса (быстрое увеличение или уменьшение), установить параметры автоматически сохраните, отключите, не потеряйте.
В-третьих, параметры модуля:
1. Рабочее напряжение: 3,3 ~ 30 В;
2. Диапазон частот: 1 Гц ~ 150 кГц;
3. Точность частоты: точность в каждом диапазоне составляет около 2%;
4. грузоподъемность сигнала: выходной ток может быть примерно 5 ~ 30мА;
5. Амплитуда вывода: амплитуда ШИМ, равная напряжения питания;
6. Температура окружающей среды:-20 ~ + 70 градусов.
В-четвертых, сфера применения:
1. использовать d как генератор квадратной волны, генерировать сигнал квадратной волны для экспериментального разработки и использования;
2. Используется для генерирования сигнала квадратной волны, контролирующего драйвер двигателя;
3. генерируйте Регулируемый импульс для использования MCU;
4. генерируйте Регулируемый импульс, Контролируйте соответствующий канал (PWM затемнения скорости и другие приложения).
5. Последовательный контроль (одночип ttl уровень связи)
Технические характеристики:
Связь стандарт:
9600 бит данных bps: 8
Стоповый бит: 1
Проверьте цифра: нет
Управление потоком: нет
1. Установка частоты PWM
"F101": установка частоты на 101 Гц (999-)
"F1.05": установка частоты 1,05 кГц (1,00 ~ 9,99)
"F10.5": установка частоты на 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": установка частоты 105 кГц (1.0.0 ~ 1.5.0)
2. Установка рабочего цикла PWM
"DXXX": установка рабочего цикла PWM к XXX; (001 ~ 100)
Например, D050, установлен цикл PWM, который составляет 50%
3. читать установленные параметры
Отправьте "прочитанную" строку для чтения установленных параметров.
Комплект успешно возвращен: вниз;
Настройка не удалось вернуть: осень.

1 х модуль импульсных импульсов PWM
