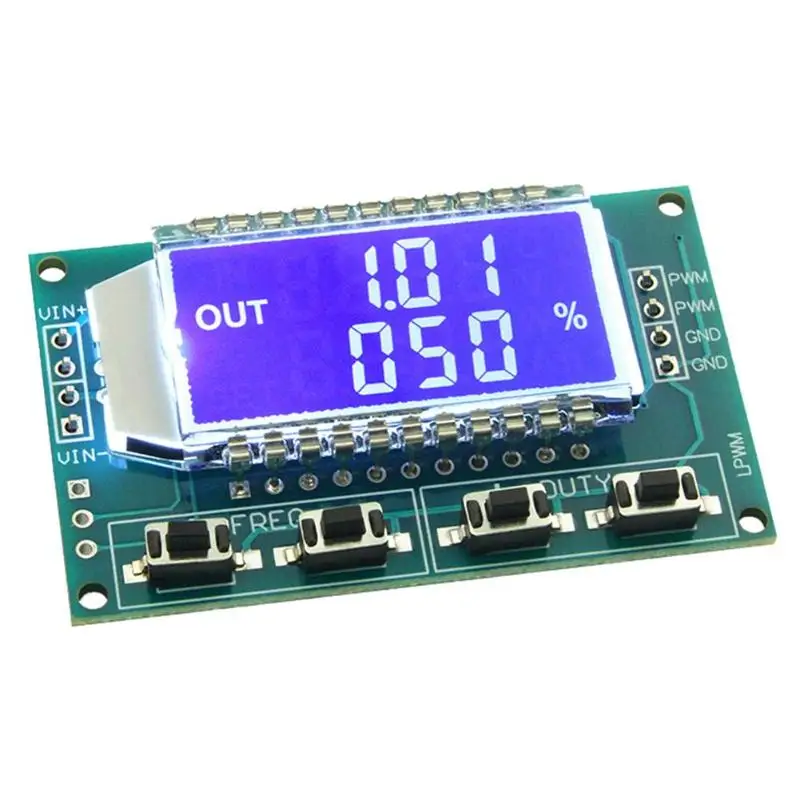

Генератор сигналов PWM импульсный Частотный рабочий цикл регулируемый дисплей модуля LCD ШИМ Модуль платы квадратный волновой генератор для шагового двигателя Особенности:
Модуль основные характеристики:
1. Частота ЖК-дисплея и рабочий цикл, очень четкий, вывод pwm можно установить на частоту и рабочий цикл;
2. Широкий диапазон частот, высокая точность;
3. Последовательная связь, уровень ttl
Во-первых, описание модуля
Вывод PWM, вы можете установить частоту, рабочий цикл;
Частота делится на четыре диапазона, автоматическое переключение:
1. XXX (без десятичной точки): наименьшее устройство-1 Гц, диапазон значений-1 Гц ~ 999 Гц;
2. X. XX (Десятичная точка в ста) самый маленький блок-0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц;
3. XX. X (Десятичная точка в десять): самый маленький блок-0,1 кГц; диапазон значений 10,0 кГц ~ 99,9 кГц
4. X.X.X (Десятичная точка в десять и сто): самый маленький блок-1 кГц; диапазон значений-1 кГц ~ 150 кГц
Частотный дисплей: 100 показывает вывод pwm 100 Гц импульса;
1,01 показывает вывод pwm 1,01 K импульса;
54,1 показывает, что вывод pwm имеет Пульс 54,1 кГц;
1.2.4 означает, что вывод pwm составляет 124 кГц импульса;
Диапазон рабочего цикла: 0 ~ 100%;
Все заданные параметры, питание автоматически сохранено.
Во-вторых, параметры
Модуль имеет четыре отдельные клавиши, используемые для установки частоты и рабочего цикла, поддержка сенсорного (увеличение или уменьшение блока) и долгое нажатие (быстрое увеличение или уменьшение), установите параметры автоматически, не потеряйте питание.
В-третьих, параметры модуля:
1. Рабочее напряжение: 3,3 ~ 30 В;
2. Частотный диапазон: 1 Гц ~ 150 кГц;
3. Точность частоты: точность в каждом диапазоне около 2%;
4. емкость нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА;
5. Выходная Амплитуда: PWM амплитуда равна напряжению питания;
6. Температура окружающей среды:-20 ~ + 70 ℃.
В-четвертых, сфера применения:
1. Используйте d в качестве генератора сигнала квадратной волны, генерируйте сигнал квадратной волны для экспериментальной разработки и использования;
2. Используется для генерирования сигнала квадратной волны, который контролирует драйвер двигателя;
3. генерировать Регулируемый Пульс для MCU использования;
4. генерировать Регулируемый пульс, контролировать соответствующую цепь (PWM скорость затемнения и другие приложения).
5. Последовательный контроль (одночиповый уровень ttl связи)
Технические характеристики:
Связь стандарт:
9600 бит данных bps: 8
Стоп-бит: 1
Контрольные цифры: нет
Регулятор давления газа: Нет
1. Установите частоту PWM
"F101": Установите частоту до 101 Гц (001 до 999)
"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)
"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)
«F1.0.5»: Установите частоту 105 кГц (1.0.0 ~ 1.5.0)
2. Установите PWM рабочий цикл
"DXXX": Установите Цикл работы PWM до XXX; (001 ~ 100)
Такие как D050, набор ШИМ рабочий цикл 50%
3. Прочитайте параметры набора
Для чтения заданных параметров пришлите строчку «read».
Набор успешно возвращен: вниз;
Не удалось вернуть настройку: осень.
1 х PWM импульсный Частотный модуль
