Генератор сигналов-волн модуль средний и низкий источник частотного сигнала ICL8038 (от 994 руб.)

Описание

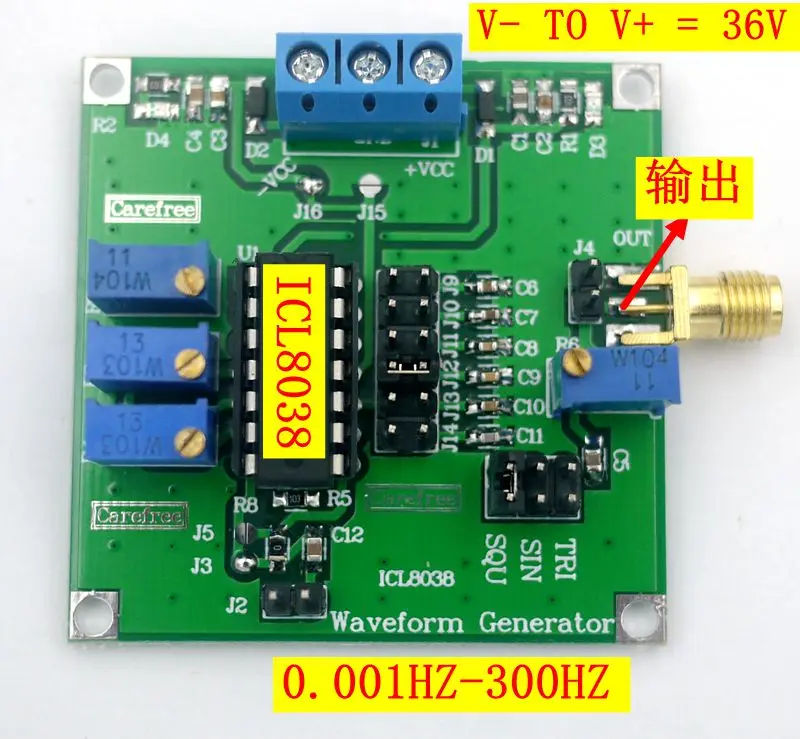

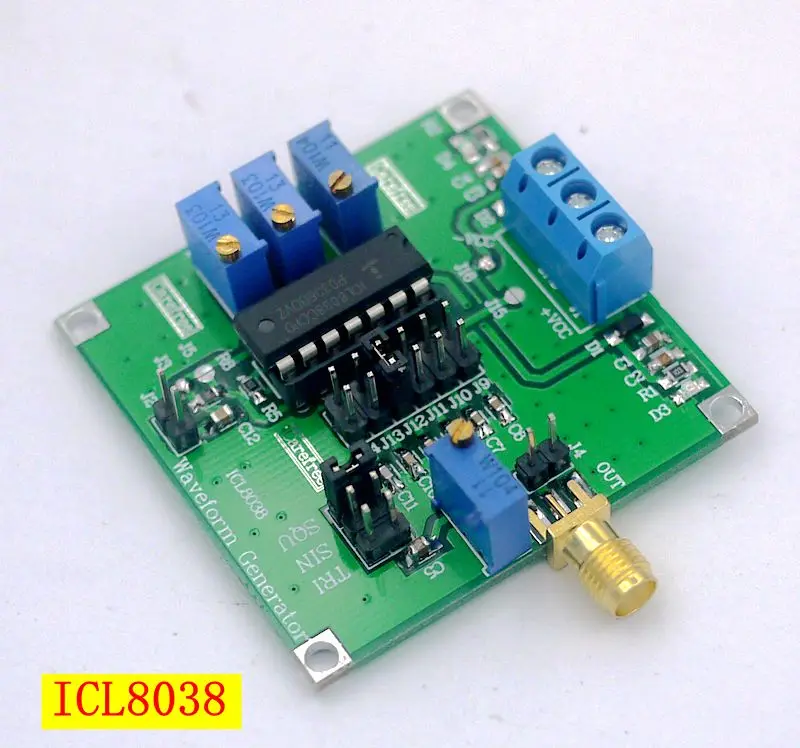

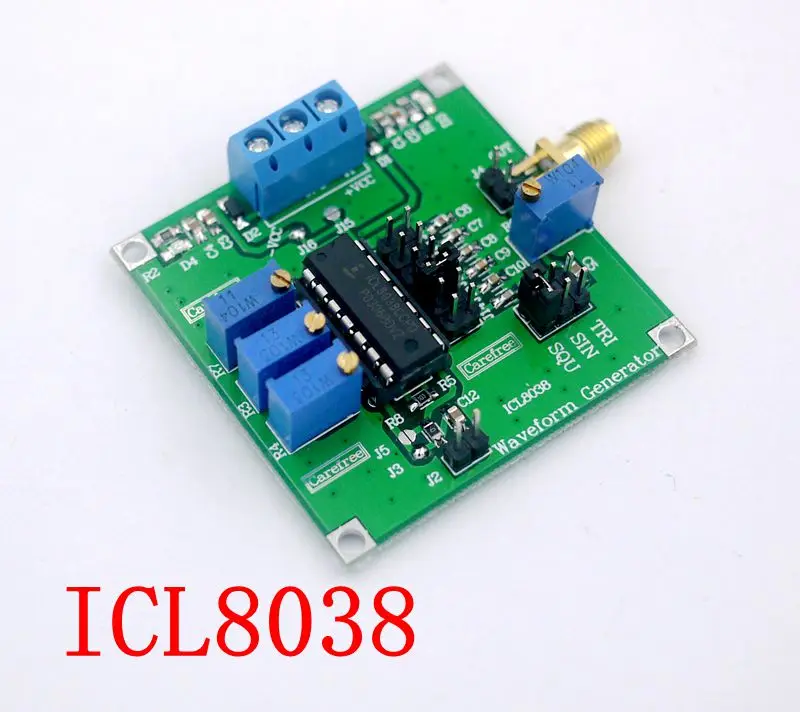

Модуль генератора сигналов (ICL8038)

Применение продукта:

Монолитный IC ICL8038 генератор сигналов сочетает в себе небольшое количество внешних компонентов для производства высокоточных синусоидальных, квадратных, треугольных, пилообразных и импульсных волн. с различными внешними резисторами или конденсаторами можно получить сигналы любой частоты от 0,001 Гц до 300 кГц, с коэффициентами нагрузки от 2% до 98%. ICL8038 может также генерировать Частотный модуляционный сигнал, Частотная Модуляция и сканирование могут быть завершены внешним напряжением.

ICL8038 изготовлен из диода шеттки барьера и тонкопленочного резистора и передовой монолитной интегрированной технологии, поэтому его выходной сигнал может быть стабильным в широком диапазоне температур и мощности, и скорость искажений выходного сигнала синусоидальной волны может быть такой же низкой, как 1%, И линейное отклонение треугольная волна выходного сигнала может быть таким же низким, как 0.1%. ICL8038 температурный Дрифт может быть менее 250ppm/°C. на рисунке ниже показана внешняя схема расположения выводов ICL8038.Pin (1) и (12) синусоида, синусоидальный выходной контакт (2), штырь (3) как треугольная волна выхода, Штырьки (4) и штырьки (5) в качестве коэффициента нагрузки и регулировки частоты сбоку, штырь (6) является входом питания, штырь (7) для регулировки частоты смещение напряжения и выход может быть выходом с напряжением питания пропорционально сигналам смещения, pin (8) Для входного сигнала модуляции частоты, может получить одну фиксированную частоту входного напряжения, изменения входного напряжения сигнала со временем можно получить на выходном боковом частотном модуляционном сигнале, pin (9)-Квадратная волна, импульсная волна Выходная сторона,Штырь (10)-это конец доступа к конденсатору синхронизации, а штырь (11)-конец отрицательного источника питания. При использовании одиночный блок питания, этот конец заземлен.Штыри (13) и (14)-пустые штыри и не используются для электрических соединений.
