Генератор управления Лер Подлинная плата управления Smartgen HGM4010N ASM модуль автоматического запуска

Контроллеры генераторной установки серии HGM4000N интегрируют цифровую, интеллектуальную и сетевую технологию, которая используется для автоматизации генераторной установки и системы контроля одного блока для достижения автоматического запуска/остановки, измерения данных, защиты сигнализации и т. д. Он подходит с ЖК-дисплеем, дополнительным языковым интерфейсом (китайский, английский, испанский, русский, турецкий, французский, португальский и польский), и он надежен и прост в использовании.

Контроллеры генераторной установки серии HGM4000N используют микропроцессорную технологию с измерением прецизионных параметров, регулировкой фиксированного значения, установкой времени и установкой значения и т. Д. все параметры могут быть настроены с передней панели или через программируемый интерфейс (интерфейс USB или RS485) через ПК. Его можно широко использовать во всех типах автоматической системы управления генераторной установкой с компактной структурой, передовыми схемами, простыми соединениями и высокой надежностью.

Производительность и характеристики

Контроллер серии HGM4000N имеет шесть типов:

HGM4010N/HGM4010NC/HGM4010CAN: ASM (модуль автоматического запуска), он контролирует генератор для запуска/остановки с помощью удаленного сигнала;

HGM4020N/HGM4020NC/HGM4020CAN: AMF (автоматический сбой сети), обновления на основе HGM4010N/HGM4010NC/HGM4010CAN, кроме того, имеет Электрический мониторинг количества и функцию автоматического управления передачей сети/генератора, специально для автоматической системы, состоящей из генератора и электросети.

132x64 ЖК-дисплей с подсветкой, выбор языкового интерфейса (китайский, английский, испанский, русский, турецкий, французский, португальский и польский), кнопочное управление.

Жесткий акриловый материал для защиты экрана с отличными износостойкими и устойчивыми к царапинам функциями.

Силиконовая панель и кнопки можно использовать в экстремальных температурных условиях.

Интерфейс связи RS485 включает «Три удаленных функции» (дистанционное управление, Дистанционное измерение и Удаленная связь) в соответствии с MODBUS протокол.

Оснащен портом CANBUS и может общаться с генераторной установкой J1939. Не только может контролировать часто используемые данные (такие как температура воды, давление масла, скорость, расход топлива и так далее) ЭБУ машины, но и контролировать запуск, выключение, повышение скорости и скорости опускаются через порт CANBUS (нужен контроллер с интерфейсом CANBUS).

Подходит для 3-фазный 4-провод, 3 фазы 3 провода, однофазный 2 провода, и 2-фазный 3 (проволока проходит по всей системы с напряжение 120/240 V и частота 50/60 Гц;

Собирает и показывает 3-фазное напряжение, ток, мощность, параметр и частотой генератора или сетевого адаптера.

Сетевой генератор

Напряжение линии (ЗАО, Ubc и Uca) напряжение линии (ЗАО, Ubc и Uca)

Фазовое напряжение мкА, Ub и Uc) фазовое напряжение мкА, Ub и Uc)

Частота Hz Частотный Гц

Чередования фаз последовательности фаз

Нагрузки

Ток Ia, Ib, Ic A (единица измерения)

Каждая фаза и общая активная мощность P кВт (единица)

Реактивная мощность Q kv( блок)

Мощность S кВА (блок)

Мощность фактор (PF)

Накопить общую мощность генератора W кВт-ч, kVarh, kVAh (блок)

Выходной процент с нагрузкой %

Для сети, контроллер имеет над и под напряжением и потерю функций обнаружения фазы; для генератора, контроллер имеет над и под напряжением, над и под частотой, над током и над функциями обнаружения мощности.

Точность измерения и отображения параметров двигателя.

Темп. (WT) °C/°F оба отображаются

Давление масла (OP) кПа/пси/бар все будет отображаться

Уровень топлива (FL) % (единица) количество топлива слева L (единица)

Скорость (об/мин) об/мин (об/мин)

Напряжение батареи V (блок)

Напряжение зарядного устройства V (блок)

Отсчет часа накопление

Время начала накопление

Защита: Автоматический запуск/остановка gen-set, контроль ATS (автоматический переключатель передачи) с идеальной индикацией неисправности и функцией защиты.

С ETS (подпитывать для остановки), управление холостого хода, контроль предварительного нагрева и контроль скорости подъема/падения, которые являются всеми релейными выходами.

Настройка параметров: параметры могут быть изменены и храниться в встроенной флеш-памяти и не могут быть потеряны даже в чехол сбоя питания; большинство из них можно отрегулировать с помощью передней панели контроллера, а также можно модифицировать с помощью ПК через порт USB или RS485.

С multiplex входным портом 4 и 5. Входной порт 4 может быть настроен как входной порт переключателя или датчик уровня топлива; входной порт 5 может быть установлен как входной порт переключателя или Программируемый датчик. Может гибко применяться в разных случаях.

Различные температуры, давление, датчик давления масла можно использовать и самостоятельно определить непосредственно.

С одним программируемым датчиком можно настроить как датчик температуры, давления или уровня жидкости. Это достигается двойной температуры, давления или уровня жидкости датчик обнаружения.

Несколько условий отключения кривошипа (датчик скорости, давление масла, частота генератора) опционально.

С функцией аварийного запуска.

С номером зуба маховика функция автоматического распознавания.

Широкий диапазон питания постоянного тока (8 ~ 35) в, подходит для различных условий пускового напряжения аккумулятора.

Во всех параметрах используется цифровая регулировка, вместо обычной аналоговой модуляции с нормальным потенциометром, большая надежность и стабильность.

С функция технического обслуживания. Типы (дата и время работы) могут быть опциональными, а действия (предупреждение, выключение или отключение и остановка) могут быть установлены, когда время обслуживания истекает.

Журнал событий, часы в режиме реального времени, генератор запуска и остановки по расписанию (можно установить как запуск генераторной установки один раз в день/неделю/месяц, независимо от того, загружен ли он или нет). Можно запоминать максимум 99 журналов событий.

Водонепроницаемый уровень безопасности IP55 благодаря резиновому уплотнению, установленному между корпусом контроллера и панелью.

Металлические фиксирующие зажимы обеспечивают идеальную работу в условиях высокой температуры.

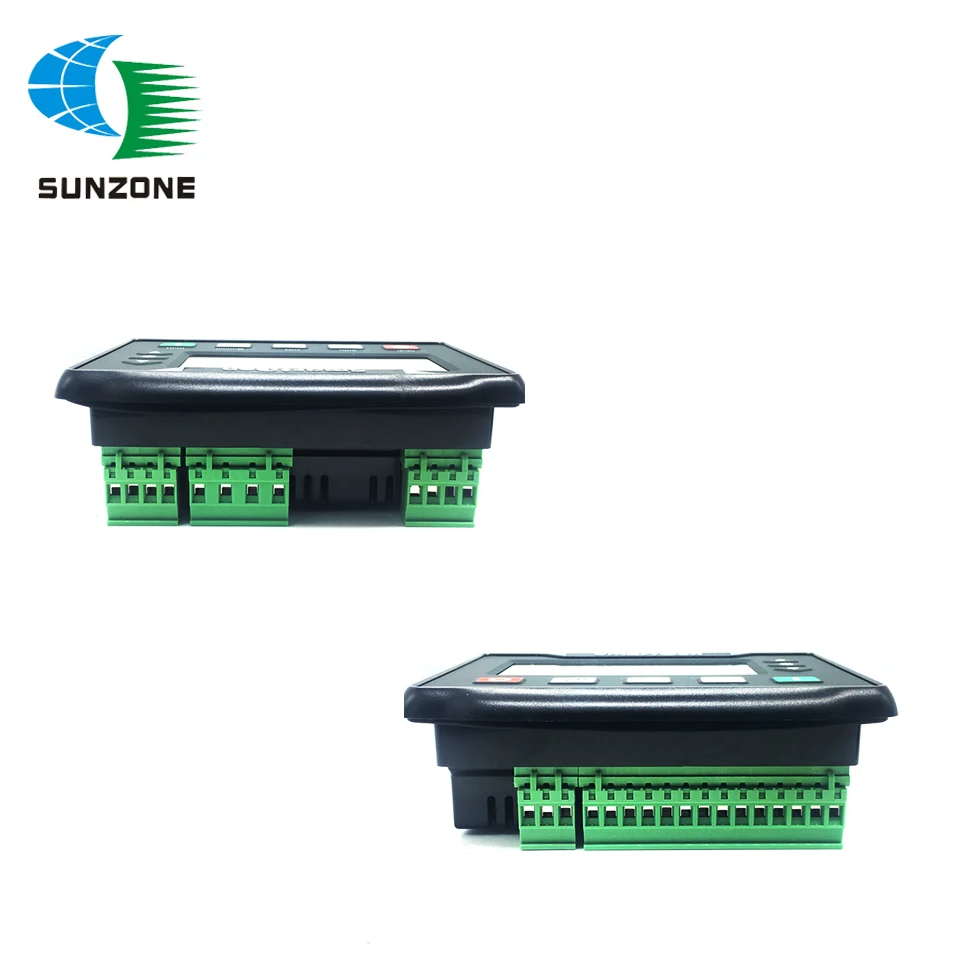

Модульная конструкция, антипламенный корпус из АБС-пластика, вставные соединительные клеммы и встроенный способ установки; Компактная структура с легкой установкой.
