Гибкая пленка датчик давления модуль сопротивления преобразования напряжения модуль высокого и низкого уровня

Одноканальный Пьезорезистивный модуль преобразования
1. Информация о продукте
1. Этот модуль является одноканальным модулем преобразования сопротивления напряжения, а выход-аналоговое напряжение сигнала или сигнала высокого и низкого уровня.
2. Схема этого модуля является простым разделителем напряжения, и Рекомендуемое напряжение 3,3-5 В.
3. Этот модуль не имеет функции работы и усилителя.
4. Если датчик должен использоваться вместе, рекомендуется выбрать женский терминал датчика.
2. Инструкции

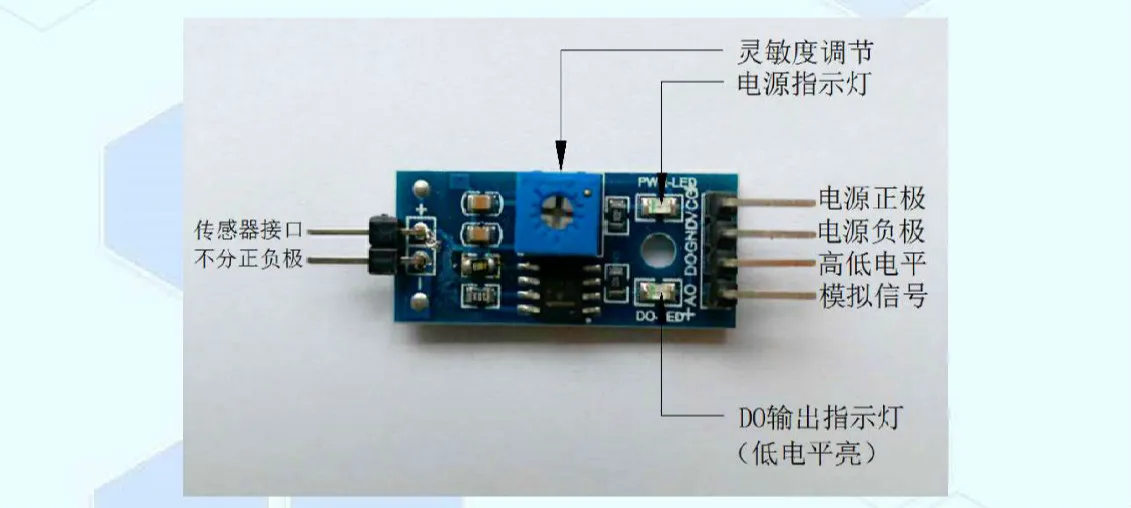

1. Гибкий датчик давления, производимый нашей компанией, является Пьезорезистивным датчиком, независимо от положения 1 и 2 анода и катода модуля доступа.
2. Рекомендуемое напряжение для модуля составляет 3,3-5 В, с положительным доступом полюса 3 и отрицательным доступом полюса 4 (GND).
3. DO-выходной порт высокого и низкого уровня. Его можно достичь путем включения 4 (GND) и 5 (DO).
4. порог высокого и низкого уровня можно отрегулировать, регулируя ручку на маленькой синей площади, чтобы достичь чувствительности регулировки высокого и низкого уровня переключения. мягкая и научная и технологическая
5. Когда 4 (GND) и 6 (AO) подключены, выход является аналоговое напряжение сигнала. По мере увеличения давления сопротивление датчика уменьшается.

D-Out: модуль датчика давления тонкой пленки, в соответствии с эффектом давления в области сенсорного зондирования, микроконтроллер триггера или релейный модуль. когда давление не применяется или давление не может достигать порога, d-out выдает высокий уровень; когда давление превышает заданный порог, выход d-out низкий уровень.
A-Out: аналоговый выход a-out может быть преобразован с AD модулем для получения более точного значения прикладного давления.

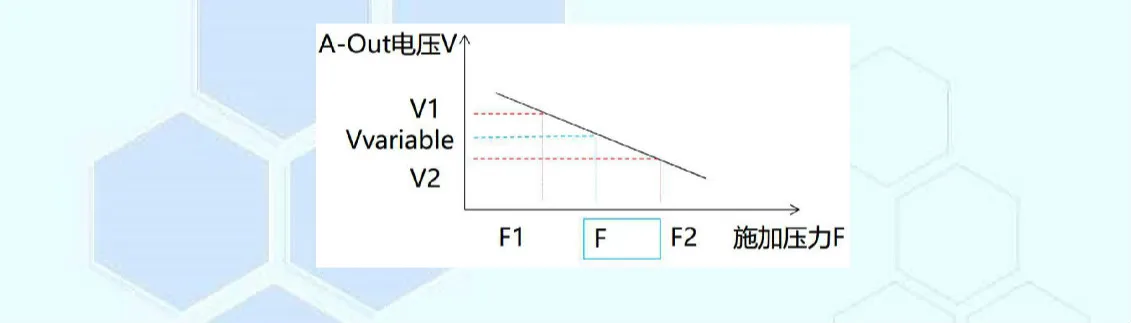

A-out (напряжение V) = VCC (напряжение V) * Rsensor/(Rsensor + R2), а также через 2-точечная калибровка: надавите (F1, F2) два раза в области индукции датчика и запись соответствующего напряжения V1, V2) a-out. Параметры, полученные при расчетах
A = (f2-f1) (v2-v1) можно использовать в качестве расчетных параметров одночипового микрокомпьютера. затем Новое измеренное напряжение a-out может быть непосредственно увеличено на параметр A, и микрокомпьютер с одним чипом может рассчитать значение давления F = AFsensor.

Примечание: нанесите давление, F1, F2-кг, F-кг; FI1, F2-грамм, F-грамм. Одинаковые единицы измерения.

'
