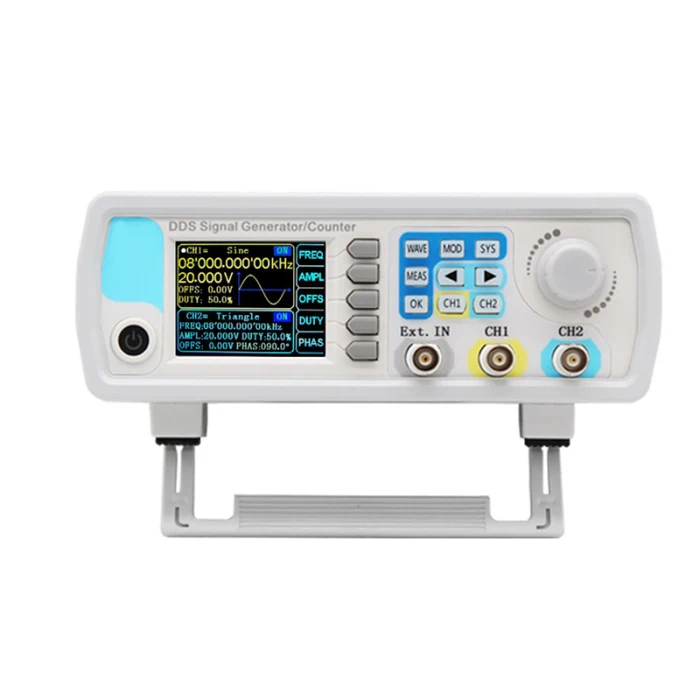

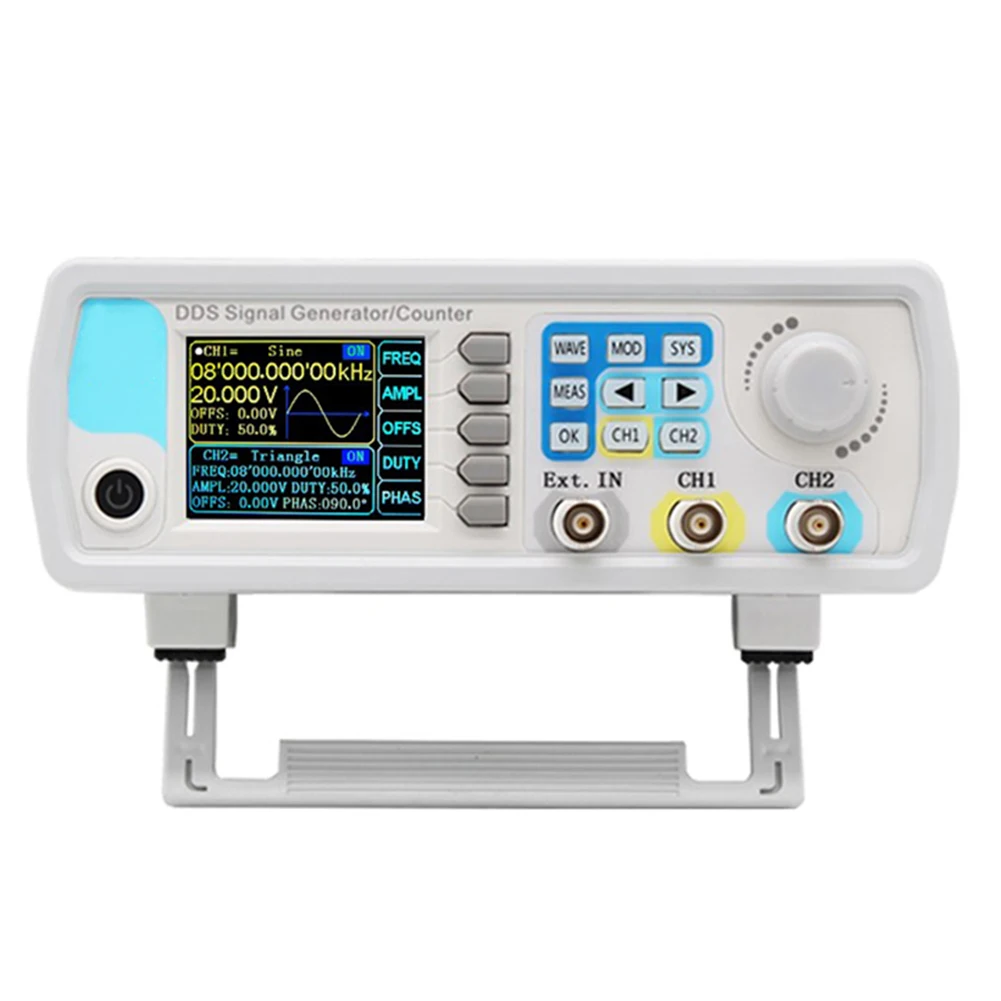

Горячая 15 МГц 2 канала DDS произвольной формы функция Генератор импульсных сигналов частотомер JDS6600 PLD

Особенности:
1. Используйте TFT цветной ЖК-экран для отображения параметров канала 1 и канала 2 одновременно. Может воспроизводить пользовательский режим формы волны.
2. Он использует мягкие силиконовые клавиши вместо традиционных клавиш, с высокой чувствительностью и комфортной работой.
3. Максимальная Синусоидальная частота 15 МГц, максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/s, а вертикальное разрешение 14 бит.
4. Полностью 2-х канальный выход, синхронной работы и регулируемый разность фаз.
5. 60 групп произвольной функции хранения волн, глубина хранения каждой группы составляет 2048*14 бит.
6. Высокая точность и разрешение частоты, разрешение частоты всего диапазона составляет 0.01uHz.
7. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, а амплитудный диапазон составляет 2 mVpp ~ 20Vpp.
8. Рабочий цикл каждого канала может регулироваться независимо, и разрешение регулировки составляет 0.1%.
9. Функция сканирования: функция линейного сканирования и логарифмического сканирования; время сканирования от 0,1 с до 999,9 с; направление сканирования вперед, назад и в оба конца.
10. Функция серийного вывода с импульсным шлейфом: позволяет выводить произвольный импульсный поезд в блоке 1 ~ 1048575.
11. Функция измерения: может измерять частоту сигнала, период, положительную/противоположную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц Частотный диапазон
12. Диапазон смещения составляет 9,99 В до 9,99 В постоянного тока, разрешение хода: 0,01 в.
13. С функцией вывода цифрового сигнала диапазон вывода CMOS составляет 0 ~ 10 В.
14. Функция хранения: 100 наборов параметров, заданных пользователем, могут быть сохранены и могут быть возвращены в любое время.
Функция счетчика: с прямым током и режимом подключения переменного тока.
15. Функция изменения произвольной формы волны: пользователи могут изменить произвольные формы волны на компьютере, а затем загрузить для выхода из прибора.
16. Функция связи: прибор может управляться компьютером.
17. С защитой от короткого замыкания на выходе: все выходы сигнала могут работать в течение 60 с в условиях короткого замыкания нагрузки.
Обратите внимание: предметы могут иметь логотип, если вы хотите знать, пожалуйста, свяжитесь с нами. В противном случае, пожалуйста, не Торгуйте.

Параметры:
Частота:
Синусоидальный Диапазон частот: от 0 до 15 МГц
Квадратный Диапазон частот: 0 ~ 15 МГц
Треугольный Диапазон частот: от 0 до 15 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Произвольный диапазон частот волны: 0 ~ 6 МГц
Время квадратного подъема: 2525ns
Диапазон регулировки ширины импульса: 100nS-4000 S
Точность частоты: 20-20 ppm
Стабильность частоты: ± 1 ppm/3 h
Разрешение вертикальной формы волны: 14 бит
Частота выборки сигналов: 266 MSa/s
Длина волны: 2048 точек
Гармоническое синусоидальное подавление: ≥45dBc (<1 МГц); ≥40dBc (1 МГц до 20 МГц)
Общее синусоидальное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратный и импульсный перепад (квадратный): ≤5%
Квадратный диапазон импульсного периода (пульс): 0,1-99.9%
Линейная волна рампы: 98 98% (0,01 Гц 10 10 кГц)
Выход Технические характеристики:
Амплитуда: частота <10 МГц, 0-20VPP; Частота> 10 МГц, 0-10Vpp.
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: ± 0.5%/5 часов
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)
Параметры сигнал:
Выходное сопротивление: 50Ω1010% (стандартное значение)
Класс защиты: а-ля 60ые защита от короткого замыкания, не будут повреждены
Работающая на постоянном токе от офсетной печати:
Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 в <Выходная амплитуда 22 в,-2,5 В ~ 2,5 в; 0 <Амплитуда 0 выход. 2 В-0,25 В ~ 0,25 в;
Смещение разрешения: 0,01 в
Параметры этапе изготовления продукта:
Диапазон регулировки: 0 35359.9o
Разрешение этапа: 0.1o
Ttl/исходящая связь:
Низкий уровень: <0,3 в
Высокий уровень: 1-10 в
Время подъема/падения: 2020 NS
Измерение наружных размеров функция:
Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц
Функция частотомера-Точность измерения: время затвора постоянно регулируется от 0,01 с до 10 с
Функция счетчика-площадь подсчета: 0-4294967295
Режим функции счетчика связи: 2 режима соединения, постоянный ток и переменный ток
Функция счетчика-режим подсчета: ручная работа.
Диапазон напряжения входного сигнала: 2-20 Vpp
Измерение ширины импульса: 0,01 US (разрешение), 20 s (максимальное время измерения)
Измерение периода: 0,01 US (разрешение), 20 s (максимальное время измерения)
Особенности сканирования:
Канал сканирования: канал 1 или канал 2
Тип сканирования: линейное сканирование, сканирование журналов
Время сканирования: 0,1 с ~ 999,9 с
Диапазон регулировки: произвольно устанавливается между начальной и конечной точками
Направления сканирования: вперед, назад и в оба конца
Общие технические параметры:
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Емкость хранения и загрузки: 100 комплектов
Места хранения и загрузки: от 00 до 99 (извлечение данных из местоположения 00 в импульсном состоянии по умолчанию)
Произвольный объем волны: от 1 до 60, в общей сложности 60 групп (по умолчанию Пульс 15 групп)

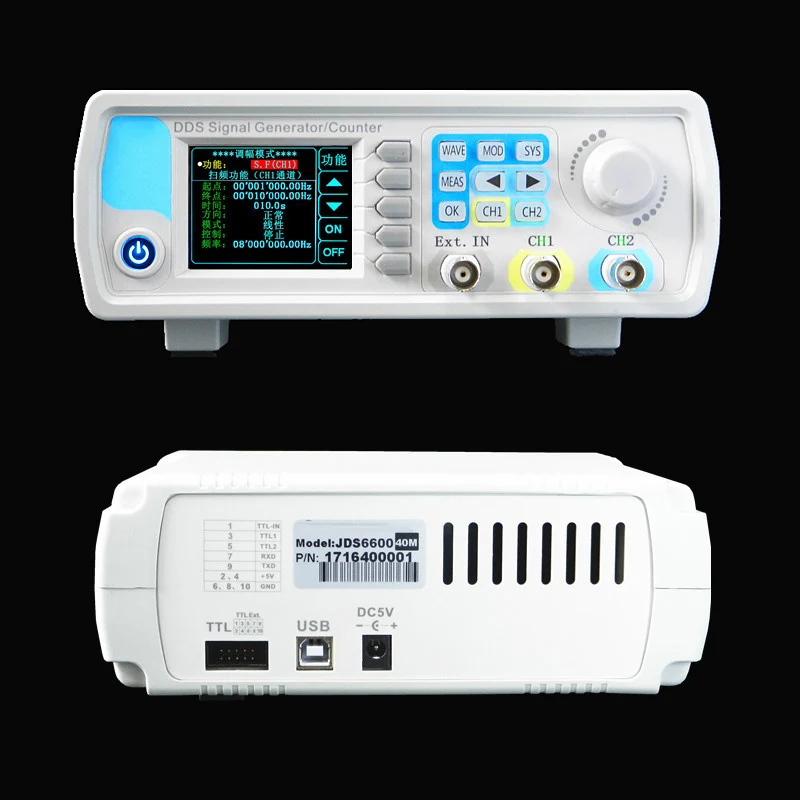

Режим интерфейса: USB-последовательный интерфейс
Интерфейс расширения: есть последовательный интерфейс в режиме уровня ttl, что облегчает вторичное развитие.
Скорость связи-стандарт: 115200 бит/с
Протокол связи-использование команды: режим линии, открытый протокол
Мощность: 5 В ± в пост. Тока
Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, долгий срок службы
Пользователь может настроить или закрыть с помощью программы
Функция работы: Полная работа ключа, непрерывная Регулировка ручки
Размеры: 24x21x9,5 см

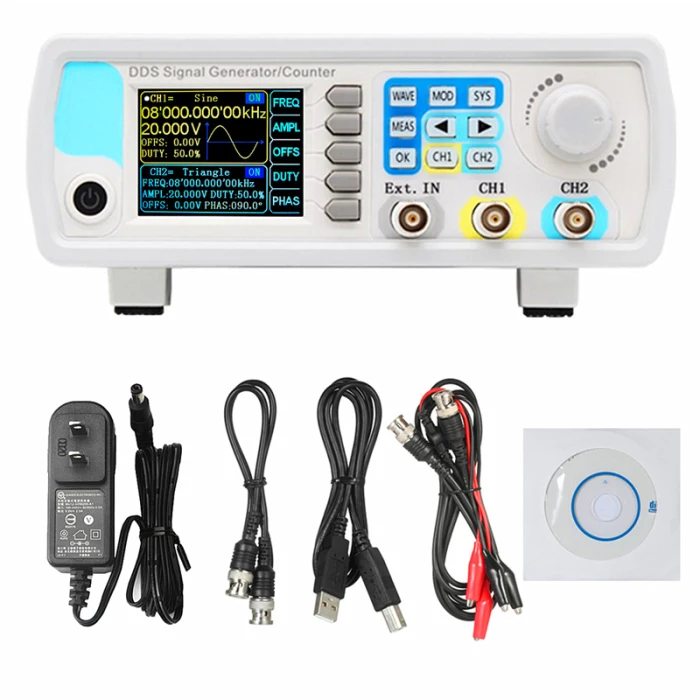

Посылка включает в себя:
1x генератор сигналов
1x дисковые тормоза
1x адаптер питания
1x usb кабель
1x BNC-BNC кабель
2x кабель с байонетным коаксиальным разъемом
1x руководство
