GP2Y1051AU0F модуль-датчик пыли PM2.5 Температура обнаружения макетная плата оценки Дисплей доска

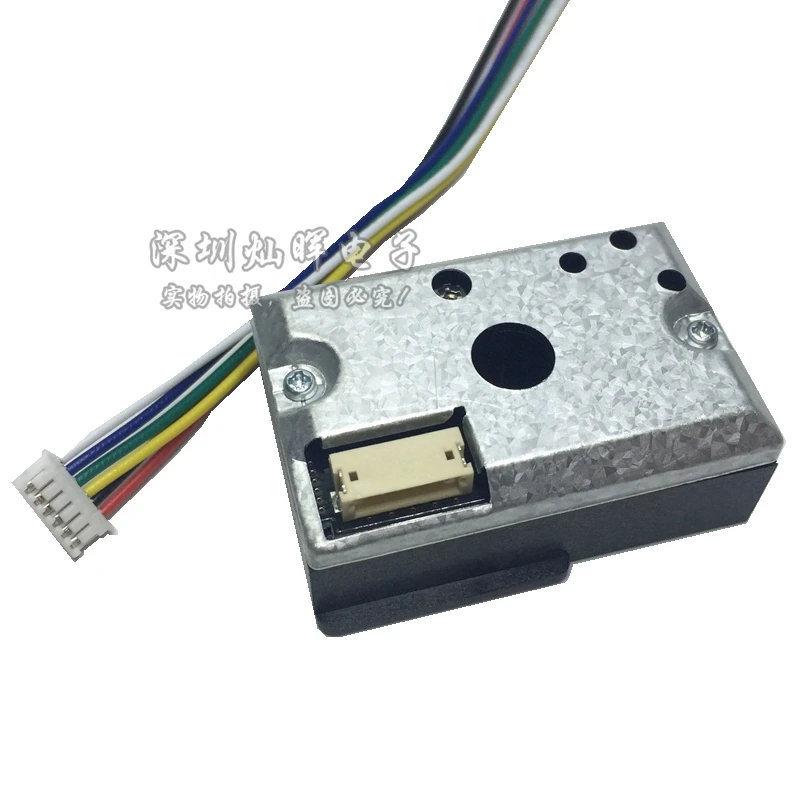

Тип 1: отдельный датчик пыли

Тип 2: индивидуальная оценка приборной панели

Тип 3: оценочная плата дисплея + датчик пыли

1. Дисплей соотношение цена/качество0-50excellent2. Дисплей value50-100good3. Отображение value100-130Mild загрязнения

4. Отображение value130-170Moderate загрязнения5. Отображение value180-250Severe загрязнения6. Значение дисплея больше, чем 250

DEMOAssessmentМодель дисплея: GP2Y1051AU0F вы можете найти его на Taobao.

DEMOAssessmentПлата дисплея была записана в микрокомпьютер с одним чипом без какого-либо другого программирования, источник питания подключен к прямому дисплею 。

① Блок питания needs5v напряжение usbподключите линию к мобильному источнику питания orusbпросто подключите розетку 。

[Некоторые компьютеры могут быть некоторые отклонения в дисплее неустойчивости источника питания, но это не влияет на использование].

Будьте внимательны: в процессе тестирования и отображения температуры в доске уже имеется один элемент.

PM2.5display8second, отображение температуры 1second.

PM2.5 показать от 0 вверх (чем больше воздух, тем быстрее цифры поднимаются, и обратно), пока конечная цифра не будет stablePM2.5value.

Дисплей интерфейс:

P 50 representativePM2.5 50 Err1 PM2.5 датчик не подключен или линия заблокирована.

C 20 репрезентативная температура 20 градусов Err2 датчик температуры не подключен или имеет другие ошибки.

Плата loading2индивидуализированная 2 вспышки один раз в секунду 。 из синхронизации мигания 。

Кнопка на плате в настоящее время не имеет функции. Вторичное развитие для разработчиков.

Если пользователь может программировать самостоятельно, вы можете написать функции в соответствии с вашей собственной ситуации, интерфейс загрузки разработки программы был сохранен [есть слова на задней панели]

Бортовой Аппаратные ресурсы:

1. Цифровой дисплей трубки [4 Бит Красный]

2,4 индивидуальные ключи

3. Одна температура probeJ1mouth

4. OnePM2.5Sensor интерфейс

5. Серийный порт 2.54pin отверстие [J2]-запасные

6. Порт программы загрузки-на задней панели, удобно для пользователей программировать самостоятельно.

7. Индикатор light2индивидуальный может быть использован pm2.5use с индикацией настройки температуры, он также может быть использован для других целей.

8. Йоральный output2individual-USBSide-Can быть использованным PM2.5 или температурным индикатором выходного сигнала 。

9. Модель микрокомпьютера с одним чипом: STM8S103F3P6

1. LEDIndicator light2индивидуальный используется для инструкций

Чип под трубкой nixie:

'
