Описание

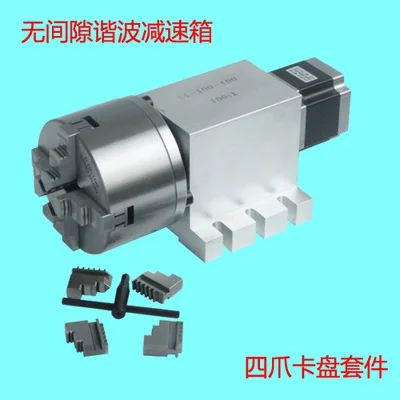

Четвёртая ось гравировального станка (ось, ось вращения, делительная головка с ЧПУ) с коробкой гармонического уменьшения
Модель патрона: K11-100MM трехкулачковый центрирующий патрон (K12-100 четырехкулачковый центрирующий патрон)
Высота центра: 65 мм
Общая высота 105 мм
Угол: 0,018 градусов/шаг
Коэффициент снижения скорости: 50: 1 Примечание: редуктор предназначен для разборки
Шагового двигателя: 57 мм 3A двухфазный шаговый двигатель 4-проводной (новый бренд в Китае)
Аксессуары: 1 пара всего обратного Когтя и гаечного ключа (как показано на картинке)
Ножки: длина 260 мм * ширина 110 * высота 105 мм
Вес: 7 кг
Параметры четвёртой оси:
Системные настройки Mach3: количество импульсов требуется для 1 градуса
(Импульсное число двигателя 1 поворот × драйвер мелкая фракция × коэффициент замедления) ÷360 градусов
Например, двухфазный двигатель 57 имеет мелкую фракцию 16 и коэффициент замедления 100:1
(200 × 16 × 100) ÷360 = 888,888888888)
Установка системы Weihong: угол, Пройденный одним импульсом
360 ° ÷ (количество импульсов двигателя 1 поворот × коэффициент тонкой фракции × коэффициент уменьшения)
Например: двухфазный двигатель 57, мелкая фракция 16, коэффициент замедления 100:1
360 настоящее время (200*16*100) = 0,001125
\
\
\
'
