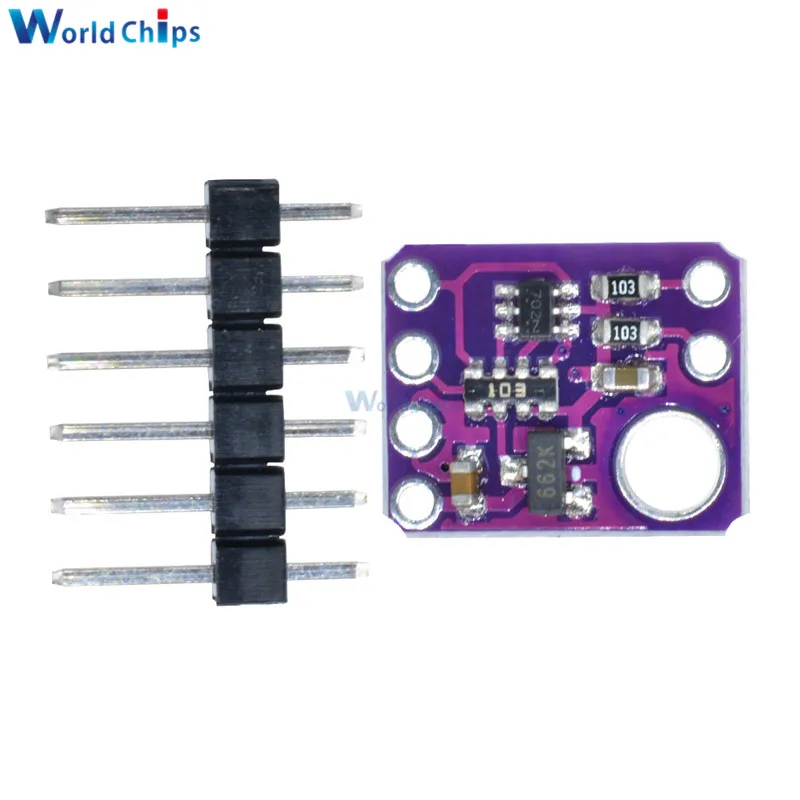

GY-530 VL53L0X время полета(ToF) лазерный датчик дальности прорыва доска 940nm GY-VL53L0XV2 лазерный модуль расстояния I2C IIC 3,3 V/5 V (от 189 руб.)

Описание

Технические характеристики:

Инфракрасный дистанционный модуль измерения

Модель: GY-VL53L0X

Использование микросхемы: VL53L0X

Источник питания: от 2,8 до 5 В

Диапазон времени: <30 мс

Режим работы: энергопотребление 20 МВт

Потребляемая мощность в режиме ожидания: 5μA

Расстояние: <2 метра

Коммуникация: протокол IIC (полностью совместим с системой 3-5 v)

Размер печатной платы: около 13,3x10,5 мм/0,51 "x 0,43"

Нет розничные пакеты

Применение:

Обнаружение стен, обнаружение скалы, обнаружение столкновений

Подметающий робот-пылесос

Кран, дозатор мыла, сухой мобильный телефон

Беспилотные летательные аппараты, IoT продукты.

GY-530 VL53L0X время полета(ToF) лазерный датчик дальности прорыва доска 940nm GY-VL53L0XV2 лазерный модуль расстояния I2C IIC 3,3 V/5 V

Особенности:

Интерфейс: I2C межсоединений интегральных Схем

Источник питания: 3-5 В

Лазерный: 940nm

Драйвер: VCSEL лазерный диод

Диапазон измерения: ≤ 2 м

Полностью интегрированная миниатюрный модуль

Датчик диапазона с передовым встроенным микроконтроллером

Быстрый, точный диапазон расстояния

Указанный диапазон не зависит от целевой отражательной способности

Работает в высоком инфракрасном уровне окружающего света

Усовершенствованная Встроенная оптическая перекрестная компенсация для упрощения выбора стекла: защита для глаз

Лазерное устройство класса 1, совместимое с новейшим стандартом IEC 60825-1:2014-3rd edition

Простая интеграция

Один изменяемое компонент

Xshutup (сброс) и прерывание GPIO

Без каких-либо дополнительных оптика

VL53L0X-это модуль лазерной дальности нового поколения (ToF), размещенный в самой маленькой упаковке на рынке сегодня, обеспечивая точное измерение расстояния независимо от конечных отражателей в отличие от обычных технологий. Он может измерять абсолютные расстояния до 2 м, устанавливая новый контрольный показатель в диапазоне уровней производительности, открывая дверь для различных новых приложений.

VL53L0X интегрирует Ведущий-edge SPAD массив (одиночные фотонные лавинные диоды) и embeds второго поколения FlightSenseTM запатентованной технологии.

VL53L0X's 940nm VCSEL излучатель (вертикальная полость поверхности излучающий лазер), полностью незаметен для человеческого глаза, в сочетании с внутренним ФИЗИОТЕРАПЕВТИЧЕСКИЙ инфракрасный фильтры, он позволяет более Дальний диапазон, более высокий уровень защищенности от окружающего света и высокая прочность для покрытия-стекло оптического перекрестного разговора.

Ключ Особенности

Полностью интегрированная миниатюрный модуль

940nm лазер VCSEL лазерный диод

VCSEL лазерный диод драйвер

Датчик диапазона с передовым встроенным микроконтроллером

Быстрый, точный диапазон расстояния

Указанный диапазон не зависит от целевой отражательной способности

Работает в высоком инфракрасном уровне окружающего света

Расширенная Встроенная оптическая перекрестная компенсация для упрощения выбора стекла

Безопасен для глаз

Лазерное устройство класса 1, совместимое с новейшим стандартом IEC 60825-1:2014-3rd edition

Простая интеграция

Один изменяемое компонент

Без каких-либо дополнительных оптика

Одиночный блок питания

Интерфейс 2C для управления устройством и передачи данных

Xshutup (сброс) и прерывание GPIO

Программируемый I2C адрес

Описание:

VL53L0X от ST Microelectronics-это система дальности полета, интегрированная в компактный модуль. Эта плата является носителем для VL53L0X, поэтому перед использованием этого продукта мы рекомендуем внимательно считывать таблицу VL53L0X (1 МБ pdf).

VL53L0 использует технологию FlightSense ST, чтобы точно измерить, сколько времени требуется для излучаемых импульсов инфракрасного лазерного света, чтобы достичь близкого объекта и быть отраженным назад к детектору, таким образом, это может быть небольшая автономная система lidar. Это измерение времени полета (TOF) позволяет точно определить абсолютное расстояние до цели без отражения объекта, что значительно влияет на измерение. Датчик может сообщить расстояния до 2 м (6,6 футов) с разрешением 1 мм, но его эффективный диапазон и точность (шум) в большой степени зависит от условий окружающей среды и конечных характеристик, таких как отражательная способность и размер, а также конфигурация датчика. (Точность датчика определяется в диапазоне от ± 3% в лучшем случае до более ± 10% в менее оптимальных условиях.)

Измерения диапазона доступны через интерфейс I & sup; 2; C (TWI) датчика, который также используется для настройки настроек датчика, и датчик обеспечивает два дополнительных контакта: вход выключения и выход прерывания.

VL53L0X является отличным IC, но его небольшой, бессвинцовый, LGA пакет делает его трудно для обычного студента или любителей использовать. Он также работает при рекомендуемом напряжении 2,8 В, что может сделать сопряжение трудно для микроконтроллеров, работающих на 3,3 В или 5 В. наша разделительная плата занимается этими проблемами, что облегчает запуск с помощью датчика, сохраняя при этом общий размер как можно меньше.

Описание контакта

VDD регулируемый выход 2,8 В. Почти 150 мА доступен для питания внешних компонентов. (Если вы хотите обходить внутренний регулятор, вы можете вместо этого использовать этот штырь в качестве 2,8 В вход с отключением вина.)

Вин это основной 2,6 В до 5,5 В подключения к источнику питания. Шифтеры уровня SCL и SDA вытягивают линии I & sup; 2; C высокого уровня.

GND заземление (0 В) подключение для вашего источника питания. Ваш I & sup; 2; C Источник управления должен также поделиться общей основой с этой платой.

Уровень SDA-Переключаемый I & sup; 2; C линия передачи данных: HIGH is vin-вход, LOW-0 В

SCL уровень-Переключение I & sup; 2; C линия часов: высокий-вин, низкий-0 В

XSHUT Этот штырь является входом активного низкого отключения; плата тянет его до VDD, чтобы включить датчик по умолчанию. Управляя этим штырьком, датчик помещается в аппаратный режим ожидания. Этот вход не смещен на уровень.
