GZLOZONE Hi-Fi подойдет как для повседневной носки, так 1700 Вт высокой мощности Мощность IRS2092 цифровой усилитель доска SUB Amp доска L12-23 (от 5134 руб.)

Описание

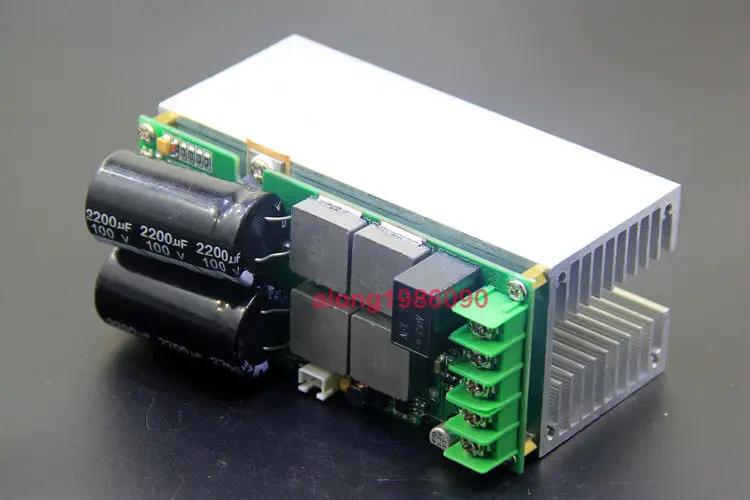

Плата с радиатором.

Основные технические параметры:

1. Номинальное напряжение питания: Двойной источник питания постоянного тока ± 80 в
2. Максимальная номинальная выходная мощность: 1700 Вт (± 80 V питания 2 Ом нагрузки, искажения 10%)
3. Эффективность:> = 90%
4. Отношение сигнал-шум: 90dB
5. Суммарный коэффициент гармонических искажений: 1600 Вт (± 80 V питания 2 омные динамики, искажения: <1%)
800 Вт (± 80 V питания 4 омные динамики, искажения: <1%)
6. Диапазон частотного отклика: 20 Гц-22 кГц
7. динамик: 2-4 Ом, обратите особое внимание, если вам нужно получить высокую мощность, пожалуйста, используйте 2 омные динамики или используйте 2X4 омные динамики параллельно. При использовании 4 омные динамики мощность уменьшается наполовину, а максимальная-800 Вт.

8. Усиление напряжения: 50 раз

9. Входная чувствительность 1,2 в (RMS)
10. Защита от короткого замыкания: Да
11. Выходная защита от смещения постоянного тока является защитой динамика: Да
12. Защита от перегрева: Да, температура радиатора выше 100 °C, и выход выключен!
13. Размер платы усилителя мощности: Длина x Ширина x Высота = 116x50x85 мм
14. Вес: 400 г

Применение мер предосторожности:

1. Номинальное напряжение питания составляет ± 80 В, и напряжение может работать нормально на ± 60 --- ± 85 В. Источник питания 3 линии, положительный и отрицательныйНе подключайте неправильно, чтобы избежать сжигания платы
2. Блок питания рекомендуется для DC Двойной источник питания ± 80 V фильтр лучше блок питания
3. динамик рекомендован 10-25 дюймов 2 Ом-4 динамик 8 Ом
4. Хотя аудиовыход имеет защиту от короткого замыкания, но также не для короткого замыкания Насколько это возможно.
5. Пожалуйста, внимательно проверьте перед включением питания, чтобы убедиться, что проводка верна, прежде чем мощность может быть применена.
7. Коэффициент усиления напряжения этой платы зафиксирован в 50 раз. Если выходной мощности не достаточно, добавьте Предварительный усилитель в зависимости от конкретной ситуации.

8.Аудиовход-3 контактный разъем, Середина-Заземленный провод, два боковых штыря соединены вместе. Вы можете подключить любой pin как + вход.

9.Высокомощные платы усилителя легко самовозбуждаются. Пожалуйста, сделайте входной аудио кабель вдали от кабель аудиовыхода.
ВВходной Аудио кабель должен использоваться Экранированный сигнальной линии.

10. Это одноканальный усилитель платы. Для создания стереоусилитель потребуется 2 из этих плат. И если вы хотите использовать его в качестве SUB amp. Вам нужно добавить один дополнительныйНизких частот.

Примечание:
Для коммерческих целей, MOS и ТранзисторНекоторые компоненты отполированы. Схема не предоставляется.

GZLOZONE Hi-Fi подойдет как для повседневной носки, так 1700 Вт высокой мощности Мощность IRS2092 цифровой усилитель доска SUB Amp доска L12-23
