Описание

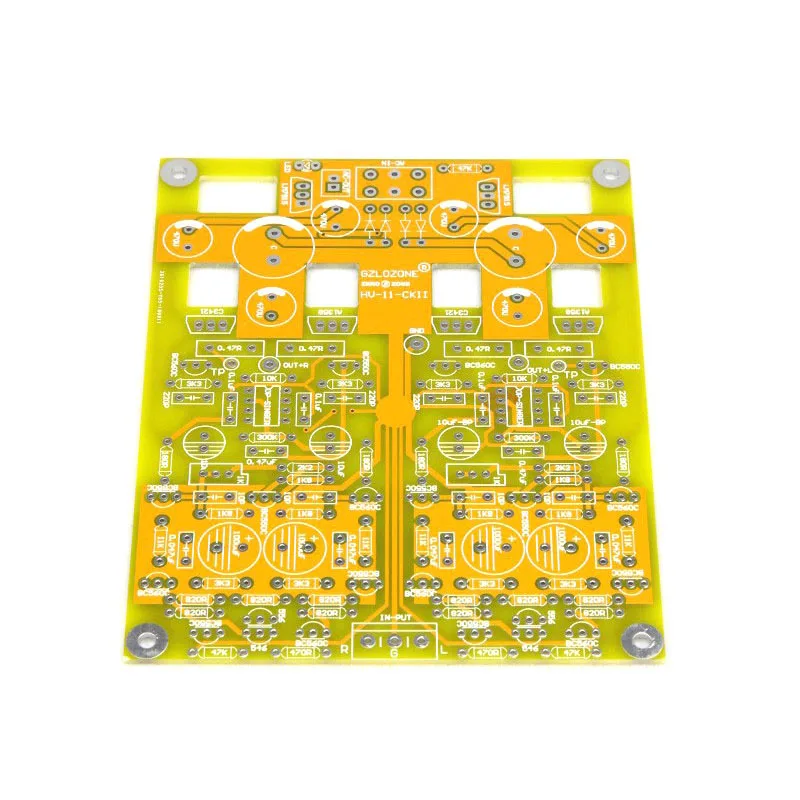

Размер печатной платы: 100*127*1,6 мм FR4 пластина класса A
HV11 разработан с учетом внешней цепи усилителя CKII. Основной корпус цепи чистый класса А с лакированным полностью дискретный, не отзывы, Прямая поставка пара (без ввода постоянной ёмкости, универсальный конденсатор и отзывы постоянной ёмкости, универсальный конденсатор), с двигатели переменного тока;
Общее прослушивание: прямое, недекорированное, высокая Детализация
Эта версия отличается от оригинальной версии:
В оригинальной версии используется K170BL-J74BL трубка Toshiba FET pair, которая в основном вымерла;
Посылка входной трубки HV11 BC546-556. Проигрыватели могут установить K170-J74 или совместимую трубу без изменения соответствующего значения сопротивления, но обратите внимание на положение стопы.
Для требований к входной трубе IDSS должен быть больше 3 мА
DC servo op amp, рекомендуется использовать класс FET, такой как TL071 TL081 OPA134 OPA604
Не рекомендуется использовать Операционные усилители типа BJT, такие как NE5534
Схема и список материалов находятся в месте группы и могут быть загружены самостоятельно.
Примечание: эта цена является печатной платой и не содержит никаких устройств.
Характеристики
- Тип совместимого аудио и видео оборудования
- Наушники / Колонки / Цифро-аналоговый преобразователь (цап) / Профессиональное аудио оборудования / Поддержка усиления сигнала / Плейер / Этап оборудования / Запись оборудования / Дисплей оборудования
- Упаковка
- Да
- Номер модели
- HV11
- Размеры (Шхвхг))
- 100*127*1.6MM
- Вес, кг
- 0.15
