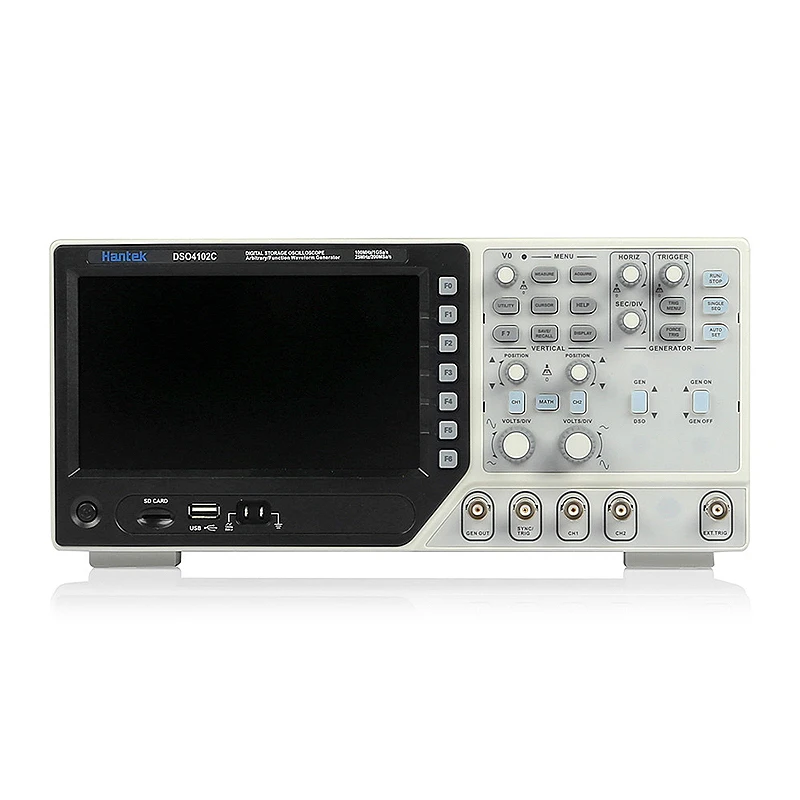

Hantek DSO4102C Цифровой мультиметр-Осциллограф USB 100 МГц 2 канала 7 дюймов 64K цветной ЖК-дисплей генератор сигналов (от 16677 руб.)

Описание

Hantek DSO4102C Цифровой мультиметр-Осциллограф USB 100 МГц 2 канала 7 дюймов 64K цветной ЖК-дисплей генератор сигналов

Описание:

DSO4000C серии:

2 канальный цифровой осциллограф + произвольный/Функция генератор сигналов + Синхронизация сигнала + внешний триггер.

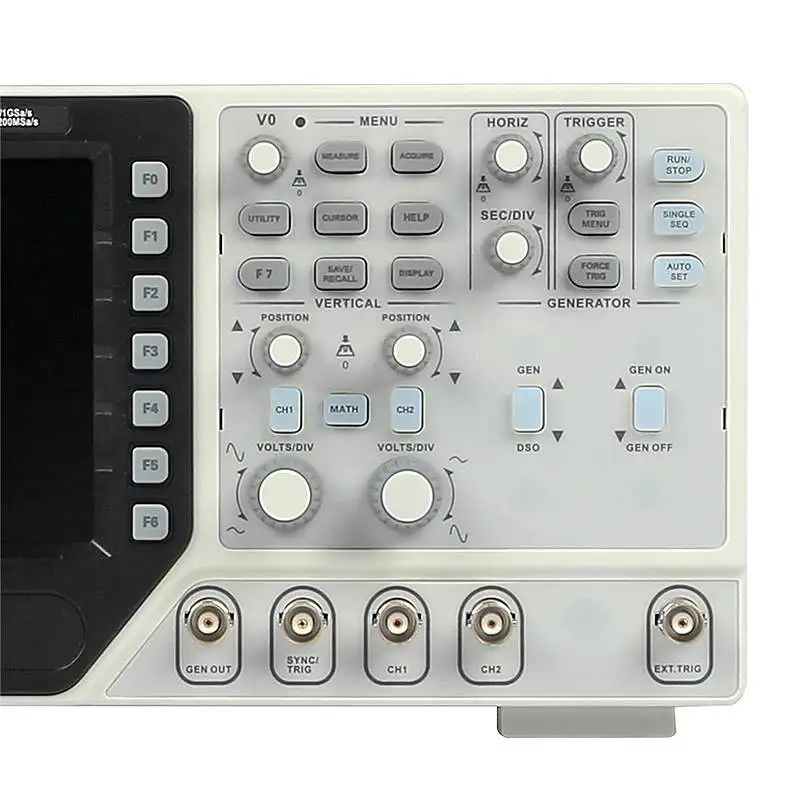

Ключи для osilloscope и генератора сигналов отделены для удобной работы одновременно.

Большой и четкий дисплей (7 дюймов 64 к цветной сенсорный экран ЖК-дисплей дисплей, Разрешение 800x480), более четкий и реалистичный сигнал.

Осциллограф: частота образцов 1GSa/s, полоса пропускания 200/100/70 МГц, более 20 видов функций автоматического измерения.

Мощная функция триггера: кромка, видео, пульс e, наклон, со временем, альтернатива.

Генератор сигналов произвольной/функциональной формы: 25 МГц, 12 битов разрешения, 200 МГц DDS, произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC легко имитировать преобразователь.

Поддержка sd-карты, функции VGA (опционально).

Встроенный usb-хост, поддержка usb-флешка, обновление USB интерфейса/sd-карты.

Особенности:

Полоса пропускания 100 МГц; Частота образца 1GSa/s.

2 канала Осциллограф; 40 K запись Длина.

7 дюймов 64 к цветной сенсорный экран ЖК-дисплей дисплей, Разрешение 800x480.

32 Вида Автомобильных измерений, с функцией FFT.

25 МГц произвольной формы сигнала (Синусоидальная волна до 75 МГц).

Мощная функция триггера: видео, кромка, ширина слива, наклон, сверхурочные, альтернативный триггер.

Параметры:

Осциллограф	DSO4102C
Частота дискретизации	Диапазон дискретизации: 1GSa/s
Частота дискретизации	Эквивалентная частота образцов: 25GSa/s
Приобретение режимов
Обычный	Обычные данные только в том случае,
Пике-обнаружения	Высокочастотный и randon glith capture
Средний	Wavefom Средний, выбираемый 4,8, 16,32, 64128
Входы
Входы муфта	AC, DC, GND
Входные Impendance	1M2% 20pF3pF
Затухания зонда	1X, 10X
Поддерживается зонд коэффициент затухания	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	CAT I и CAT II: 300 VRMS (10×)
	CAT III: 150 VRMS (1×);
	Категория установки II: срывается на 20 дБ/десять лет выше 100 кГц до 13 в пик-AC на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышают, может возникнуть повреждение осциллографа.
По горизонтали
Образец диапазон скорости цифрового потока	1GS/s
Сигналов интерполяции	(Sin x)/x
Запись Длина	40 K
SEC/DIV диапазон	4ns/div до 40 s/div
Частота дискретизации и	50ppm в течение любого интервала времени 1 мс)
Точность задержки времени	50ppm в течение любого интервала времени 1 мс)
Диапазон местоположения	20ns/div до 80us/div; (-8div x s/div) до 40 мс;
Диапазон местоположения	200us/div до 40 s/div; (-8div x s/div) до 400 s
Точность измерения Delta-Time (Полная пропускная способность)	Одиночный, нормальный режим: (1 пробный интервал + 100ppm × Чтение + 0.6ns); > 16 средних значений: (1 пробный интервал + 100 ppm × Чтение + 0.4ns); Интервал образца = s/div 200
		Мера
Измерение курсора	Разница в напряжении между курсорами: V
	Разница во времени между курсорами: T
	Взаимный T В Герц (1/T)
Авто Measuerment	Частота, период, средний, Pk-Pk, Cycli RMS, минимальный-максимальный, время подъема, время падения,
	+ Импульсная ширина,-импульсная ширина, Delay1-2Rise, Delay1-2Fall, + нагрузка,-Duty, Vbase, Vtop, Vmid,
	Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,
	FRF, FFR, LRR, LRF, LFR, LFF
Источник сигнала режим
Сигналов сопротивление	DC-25MHz
Частота дискретизации	200 MHzDDS
Форма выходного сигнала	Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC
Частота Разрешение	0.1%
Сигналов глубины	4KSa
Вертикальный Разрешение	12bit
Стабильность частоты	<30ppm
Сигналов диапазон	3,5 V Max
Выход сопротивление	50
Выход ток	50mA Ipeak = 100mA
Системы BW	Натяжной канат длиной 25 м
Коэффициент гармонических искажений	-50dBc 1 кГц-40dBc 10 кГц
Общие Особенности
Дисплей
Дисплей Тип	7 дюймов 64 K цветной TFT (диагональный жидкий кристалл)
Разрешение дисплея	800 по горизонтали на 480 вертикальные пиксели
Дисплей контраст	Регулируемая (16 передач) с ходовой планкой
Зонд компенсатор Выход
Выходное напряжение (типичное)	Около 5Vpp в 1 м нагрузки
Частота (обычная)	1 кГц
Питание
Поставка Напряжение	100-120vcrms (10%), 45 Гц до 440 Гц, CAt II
Поставка Напряжение	120-240VACRMS (10%), 45 Гц до 66 Гц, CATII
Мощность потребления	<30 W
Предохранитель	2А, T рейтинг, 250 В
Механические часы
Размер	Длина 385 мм, ширина 200 мм, высота 245 мм
Вес	3,5 кг (с упаковкой); 2,08 кг (без упаковки

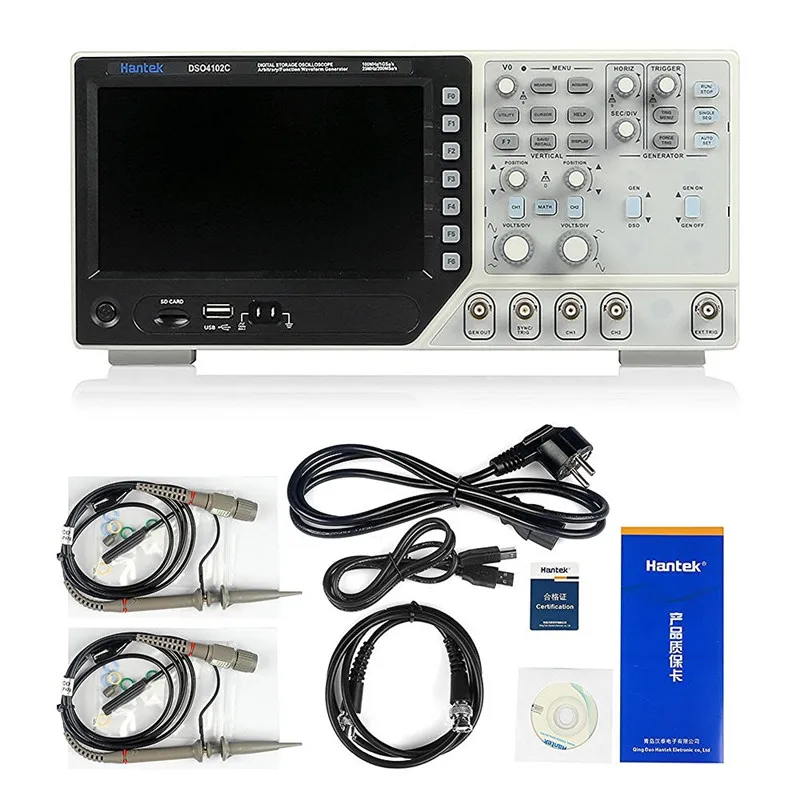

Посылка includeds:
1 х Hantek DSO4102C портативный цифровой мультиметр-осциллограф
2 х Пассивный зонд
1 x кабельный зажим
USB кабель (1 шт.);
CD-диск-1 шт.
Руководство пользователя (1 шт.)
