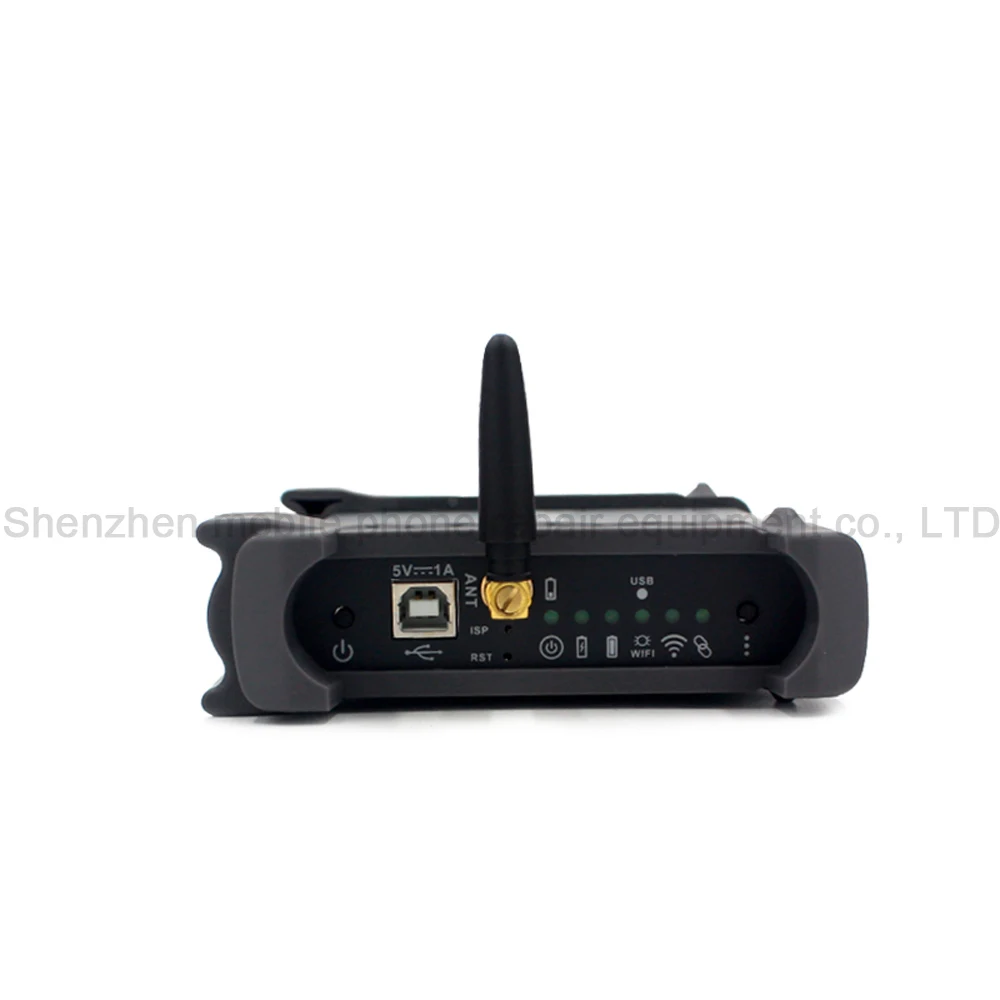

IDSO1070A

Пропускная способность

70 МГц

Канал

2 CH

Частота дискретизации в реальном времени

250MSa/s (сингальный канал), 125MSa/s (два канала)

Режиму забора

Выборка, Vmax, Vrms

Средняя для отбора проб

Средняя Форма волны, раз: 4, 8, 16, 32, 64, 128

Объем памяти

6 K

Времени нарастания импульсов

≤5ns

Время Основание точность

± 50ppm

Временной диапазон развёртки

45 s/div-500s/div (1-2-4 последовательностей)

Вход муфта

DC, AC, GND

Вход сопротивление

Сопротивление: 1 МОм; Емкость: 25pF

Зонд коэффициент затухания установка

1×, 10 ×, 100×, 1000

Макс Вход Напряжение

35 ВПК (постоянный ток + пик)

Сигналов интерполяции

Шаг, линейный, Sin (x)/x

Вход чувствительность

10 мВ/див ~ 5 В/Див

Вертикальный Разрешение

8Bit

Вертикальное смещение диапазон

10 мВ ~ 5 В/div @ x1 зонд; 100 мВ ~ 50 В/div @ x10 зонд;

1 V ~ 500 V/div @ x100 зонд; 10 V ~ 5 kv/div @ x1000 зонд

Диапазон местоположения

± 4 деления

Низкая амплитудно-частотная характеристика

≤10гц (на входе BNC)

DC усиления точность

± 3%

Предел пропускной способности

20 МГц

Режим запуска

Авто, нормальный, сигнал

Триггер Тип

Края, альтернатива

Триггер точности

± 4 деления

Диапазон Trigger

± 4 V

Чувствительность триггера

0,02 отдел

Источник запуска

CH1, CH2, EXT

Сигналов процесса

+,-, X, ÷, FFT, invert

Температура

Рабочий: 0C-40C-; нерабочий:-20C--60C

Влажность

Ниже 35C, ≤90% относительная влажность; 35C-40C, ≤60% относительная влажность

Курсоры измерения

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

190 мм * 100 мм * 35 мм

Вес

0,7 кг

Аксессуар

2 пассивных зонда-PP80
