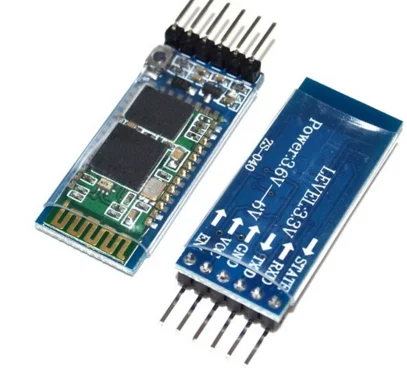

HC-05 master-slave 6pin JY-MCU анти-обратный, интегрированный Bluetooth последовательный проходной модуль

Описание

Характеристики продукта:
1, основной модуль с использованием HC-05 от модуля, интерфейс свинца включает VCC, GND, TXD, RXD, штифт, контакты состояния подключения Bluetooth (состояние), выход низкий, выход высок после подключения
2. Светодиодный индикатор показывает состояние подключения по Bluetooth, вспышка показывает, что нет подключения по Bluetooth, медленная вспышка для входа в режим AT, двойная вспышка означает, что Bluetooth был подключен и открыть порт
3, базовая пластина снабжена антиреверсивное соединение диода, с LDO 3,3 В, входное напряжение 3,6 ~ 6 В, ток около 30 мА, когда сопряжение составляет около 10 мА, входное напряжение не превышает 7 в!
4, уровень интерфейса 3,3 В, может быть напрямую подключен к различным одночипам (51, AVR, PIC, ARM, MSP430 и т. Д.), 5 в также можно напрямую подключить, не нужно, чтобы MAX232 также не может пройти через MAX232!
5, открытое и эффективное расстояние 10 метров (уровень мощности класса 2), более 10 метров также возможно, но не к качеству соединения, чтобы сделать это расстояние
6, после пары, когда полный дуплексный последовательный порт для использования, не нужно знать любой протокол Bluetooth, поддержка 8 бит данных, 1 стоп бит и паритет формата связи можно установить, наиболее часто используемый формат связи не поддерживает другие форматы.
7, вы можете втягивать до 34 футов в настройки режима команды AT и информацию о запросах
8, малый размер (3,57 см * 1,52 см), фабричное производство патч, для обеспечения качества патч. Прозрачная Термоусаживаемая трубка, пылезащитный внешний вид и антистатическая способность.
9, с помощью команды AT для переключения на хост или рабочий режим, можно подключить к указанному устройству с помощью команды AT
10, поддержка от 4800bps ~ 1382400bps стандартная скорость передачи данных

Использование товара:
Сопряжение только нужно, так как последовательная скорость передачи данных фиксируется, как можно использовать, до тех пор, пока это "фиксированная скорость передачи данных, 8 бит данных, нет паритета "формат связи серийного устройства может непосредственно заменить оригинальный проводной Последовательный без необходимости изменения программы. Такие как сбор данных, умные автомобили, серийные принтеры, открытый матричный экран управления и т. Д.
Соответствие с компьютером: подходит для компьютера и оборудования через серийное соединение Bluetooth, использование того же способа с последовательным портом
Сопряжение с мобильными телефонами: подходит для мобильных телефонов и устройств через последовательную связь Bluetooth, использование одного и того же способа с последовательным портом
Хост Bluetooth в соответствии с использованием: подходит для двух устройств непосредственно через последовательную связь Bluetooth, например, один чип и один чип, между кабелем с микроконтроллером, использование метода и последовательного порта

Гибкое применение:
Скорость передачи данных, потому что отправитель и приемник могут выбрать свой собственный коэффициент передачи данных, когда маленькийОбъем данных может использоваться в качестве оборудования для преобразования скорости передачи данных.
