Описание

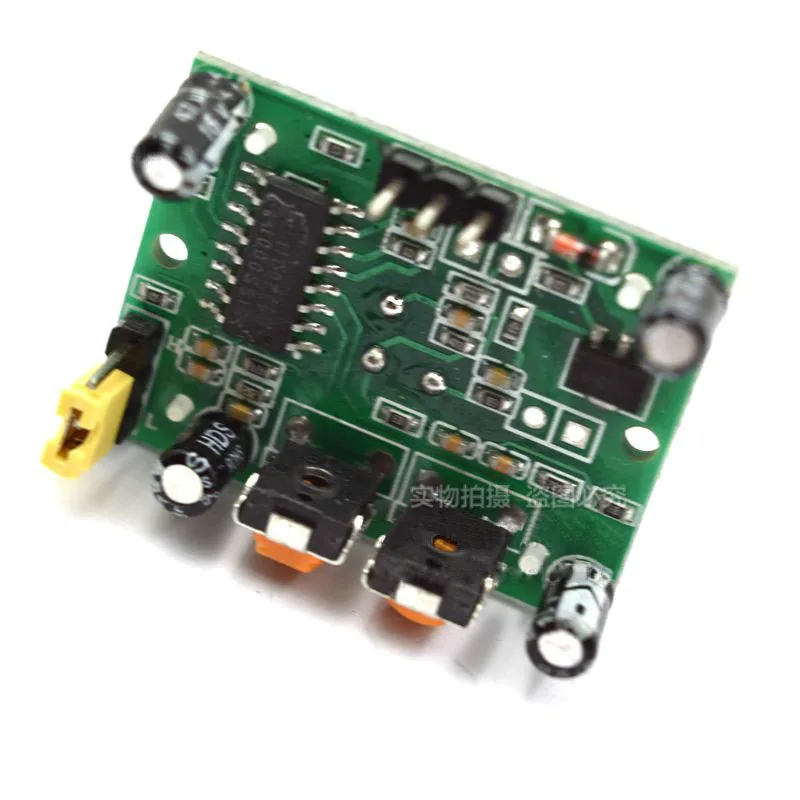

1. Номер продукта: D-SUN модуль датчика человеческого тела
2. Диапазон рабочего напряжения: напряжение постоянного тока 4,8 ~ 20 в
3. тихий ток: <50uA
4. Выход уровня: высокий 3,3 В/Низкий 0 В
5. режим запуска: L невоспроизводимый триггер/ч повторный триггер (по умолчанию повторный триггер)
6. Время задержки: 0,5-200 S (регулируется) можно сделать диапазон нулевых секунд-десятков минут
7. Время блока: 2,5 S (по умолчанию) можно сделать диапазон нулевых секунд-десятков секунд
8. Размеры платы: 32 мм * 24 мм
9. Угол срабатывания: <100 градусов конический угол
10. Рабочая температура:-15-+ 70 градусов
11. Размер линз: диаметр: 23 мм
D-SUN модуль инфракрасного датчика человеческого тела PIR основан на инфракрасной технологии, автоматических продуктах управления. Высокая чувствительность, высокая надежность, сверхнизкое энергопотребление, ультра-низкий режим напряжения работы. Широко используется в различных типах автоматического индукционного электрического оборудования, особенно на батарейках автоматических продуктов управления.
Особенности
1, автоматическая индукция: люди в его диапазоне зондирования выход высокий, люди оставляют диапазон датчика автоматически задерживается высокий, выход низкий.
2,
Светочувствительное управление (опционально): модуль предназначен для местоположения, может быть установлен для управления светом, дневное время или свет не чувствителен. Фоточувствительный контроль является опциональным, и на заводе нет фоторезистора.
3, компенсация температуры (опционально, фабрика не установлена): летом, когда температура окружающей среды увеличена до 30 ~ 32 ℃, расстояние обнаружения немного короче, компенсация температуры для определенной компенсации производительности.
4, два способа запуска: (выбор перемычки)
A, не может повторять Режим триггера: То есть после того, как индукционный выход высок, период задержки закончен, выход автоматически изменится от высокого до низкого уровня;
B, repeatable trigger mode: То есть, после индукционного выхода высокой, в период задержки, если тело в его диапазоне зондирования
Активность, его выход будет оставаться высоким до тех пор, пока человек не уйдет после задержки будет высоким до низким (проверка модуля датчика
Измеряется каждый раз, когда тело автоматически отложит время задержки, и последний раз для деятельности задержки
Начальная точка времени).
5, с датчиком времени блокировки (настройка по умолчанию: 2,5 S время блокирования): индукционный модуль в каждом индукционном выходе (изменение высокого уровня
На низком уровне), вы можете установить период времени блока, в течение которого датчик не принимает какой-либо индукционный сигнал.
Эта функция позволяет интервалу между "искусственным временем выхода" и "блочным временем", который может быть применен к обнаружению интервалов
В то время как эта функция может эффективно подавить процесс переключения нагрузки, генерируемый различными помехами. (Это время можно установить на ноль в течение нескольких секунд
-Дюжины секунд).
6, диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC3.6V ~ 30 V.
7, микро-мощность: тихий ток <50 Микроампер, особенно для автоматических продуктов управления с питанием от батареи.
8, выходной высокий сигнал: может быть легко подключен к различным типам цепей.
Примечание: Отрегулируйте расстояние потенциометра по часовой стрелке, расстояние срабатывания увеличивается (около 7 метров), а значит, расстояние срабатывания уменьшается (около 3 метров).
Отрегулируйте потенциометр задержки вращения по часовой стрелке, Индукционная задержка удлинена (около 300 S), в отличие от этого, задержка срабатывания сокращается (около 5s).
Инструкции по использованию:
1. модуль имеет инициализированное время около одной минуты после включения питания, в течение которого модуль выходит с интервалами
0-3 раза, через минуту в режим ожидания.
2. следует стараться избегать света и других источников помех, близких к поверхности модуля, непосредственно к объективу, чтобы не вводить помехи сигнала, чтобы произвести неисправность; используйте окружающую среду, чтобы избежать потока ветра, ветер будет мешать датчику.
3. модуль датчика использует бинарный зонд, окно зонда прямоугольное, бинарный (a yuan B yuan) расположен в более длинном направлении двух концов, когда тело слева направо или справа налево, Инфракрасный спектр, чтобы достичь бинарного, чем больше разница между расстоянием, тем чувствительнее, когда тело человека от фронта к зонду или сверху к низу или снизу к верхнему направлении, бинарное Обнаружение инфракрасного спектрального расстояния меняется, без разницы значения, Таким образом, датчик не чувствителен или не работает; таким образом, датчик должен быть установлен в направлении двойной направление зонд с направлением человеческого тела, насколько это возможно, одновременно, чтобы гарантировать, что человеческого тела был протестирован двоичный датчик. Чтобы увеличить область индукционного угла, модуль использует Круглый Объектив, но также делает зонд с обеих сторон датчика, но левая и правая стороны все еще выше верхней и нижней направленности индукции, чувствительность, установка должна быть как можно больше.
Характеристики
- Выходное Напряжение (V)
- 4.8~20V
