HC-SR501 HC-SR505 AM312 RE200B Отрегулируйте пироэлектрический инфракрасный Мини PIR модуль датчик движения Детектор модульный кронштейн для Arduino (от 21 руб.)

Описание

AS312

Продукт Особенности:

Низкое энергопотребление, небольшой размер, простота установки Внутреннее использование цифровой обработки сигнала, мощная помехи Высокая чувствительность, надежность, и может широко использоваться в автоматической цепи обнаружения Повторяемый Режим триггера: То есть, после того, как индукционный выход высок, в период задержки, если тело в своем индукционном диапазоне деятельности, выход будет оставаться высоким до задержки после того, как человек станет низким уровнем. (Т. Е., чувствительный модуль автоматически определяет период задержки после каждой активности человеческого тела, и занимает последнее активное время в качестве отправной точки для времени задержки).

Технические параметры:

Рабочее напряжение: DC 2,7-12 В; Статическая Потребляемая мощность: <0.1ма; Время задержки: 2 секунды; Время блока: 2 секунды; Режим триггера: repeatable; Диапазон чувствительности: ≤ 100 градусов угол конуса, 3-5 метров; (в зависимости от конкретных линз) Рабочая температура:-20-+ 60 ℃ Размеры печатной платы: 10 мм * 8 мм Объектив модуля: маленький объектив

HC-SR505:

HC-SR505 модуль обнаружения небольшого тела основан на инфракрасной технологии, автоматическом управлении продуктов, высокой чувствительности, высокой надежности, ультра-маленький, ультра-низковольтный режим работы. Широко используется в различных автоматических измерениях электрооборудования, особенно на батарейках, автоматическое управление продуктами.

Технические параметры

Диапазон рабочего напряжения: DC4.5-20V Статический ток: <60uA Выходной уровень: высокий 3,3 В/Низкий 0 В Триггер: repeatable Trigger (по умолчанию) Время задержки: по умолчанию 8 S +-30% (можно настроить диапазон в несколько десятых-десятков минут) Размеры печатной платы: 10*23 мм Угол индукции: <100 градусов угол конуса Индукционное расстояние: 3 метра Рабочая температура:-20-+ 80 градусов Размеры объектива датчика: диаметр: 10 мм (по умолчанию)

Особенности:

Автоматическая индукция: для входа в диапазон чувствительности на выходе высок, люди оставляют диапазон датчика автоматически отключается высоко, выход низкий. Ультра-маленький размер. Repeatable trigger: выход датчика высокий, период задержки, если есть человеческая активность в его диапазоне чувствительности, выход будет оставаться высоким, пока люди не уйдут после высокой переменной задержки (автоматически Расширенный модуль датчика обнаруживает тело человека после каждой активности период задержки, И последний раз событие является отправной точкой времени задержки). Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC4.5V-20V. Микромощность: ток <50 Микроампер, особенно для продуктов автоматического контроля на батарейках. Выход высокого сигнала: Легкая стыковка и все виды схем.

Область применения:

Тела Индукционные Лампы Датчики Тела игрушки Продукты безопасности Промышленная автоматизация и контроль Автоматическое определение электрооборудования Автоматическое управление на батарейках

HC-SR501

Параметры продукта:

Рабочее напряжение: DC4.5 ~ 20 V Ток тишины: <50uA Выход уровня: высокий 3,3 В/Низкий 0 В Режим триггера: L не повторяющийся триггер/H повторный триггер (повторный триггер по умолчанию) Время задержки: 0,5 ~ 200 с Время блокировки: по умолчанию 3 ~ 4 S Размер продукта: 32 мм * 24 мм Угол индукции: <100 ° угол конуса Рабочая температура:-15 ~ 70 °C Размер линзы: 23 мм

Инструкции для Применение:

После включения модуля время инициализации составляет около одной минуты. В это время модуль будет выводить 0 ~ 3 раза с интервалом, и войти в режим ожидания через одну минуту. Попробуйте во избежание помех светильник источник и других источников непосредственно на поверхности модуля, таким образом, чтобы избежать введения помех и работать неправильно. Избегайте ветра, ветер также будет мешать сенсору, Зондирующий модуль использует Двухэлементный зонд, окно зонда прямоугольное, и двойной элемент (A-B элемент) расположен на обоих концах в более длинном направлении, когда тело человека слева направо. Или при движении справа налево инфракрасный спектр достигает бинарного времени, и расстояние имеет разницу. Чем больше разница, тем чувствительнее индукция. Когда человеческое тело движется спереди к зонду или сверху вниз или снизу вверх, бинарная проверка не изменяет инфракрасное спектральное расстояние, нет разницы, поэтому индукция не чувствительна или не работает, Таким образом, датчик должен быть установлен таким образом, чтобы направление двойного зонда было максимально параллельным в направлении человеческого тела. Убедитесь, что тело человека индуктивно обнаружено зондом.

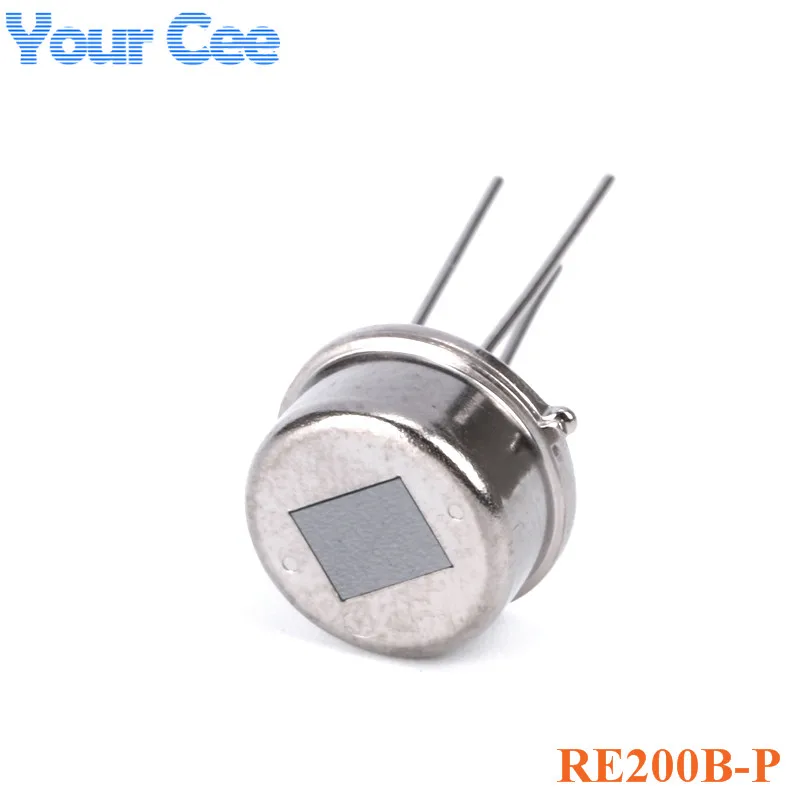

RE200B

Модель: RE200B Толщина подложки: 0,5 мм Рабочая длина волны: 5-14 мкм Средняя скорость передачи> 75% Баланс <20% Рабочее напряжение 2,2-15 в Рабочая температура:-30 °C-+ 70 °C

Использование:

Приведенный выше индекс характеристики измеряется при условии сопротивления источника R2 = 47 кОм. Когда пользователь использует датчик, размер R2 может быть отрегулирован в соответствии с его потребностями. Обратите внимание на расположение чувствительного элемента и размер поля зрения для наилучшего оптического дизайна. Все сигналы напряжения измеряются с помощью пикового масштабирования. EA и EB in balance B представляют пиковое значение выходного сигнала напряжения двух чувствительных элементов соответственно. При использовании зондирования изогнутая или сварная часть штифта должна быть более чем на 4 мм от основания штифта. Прежде чем использовать датчик, сначала обратитесь к инструкции, особенно для предотвращения неправильного соединения контактов.

HC-SR501 HC-SR505 AM312 RE200B Отрегулируйте пироэлектрический инфракрасный Мини PIR модуль датчик движения Детектор модульный кронштейн для Arduino

RCWL-0516

Особенности:

Чип управления обработкой сигнала передачи RCWL-9196

Широкий диапазон рабочего напряжения: 4,0-28,0 в

По сравнению с традиционным инфракрасным чувствительным ПИР, с функцией проникающего обнаружения

Время блокировки, расстояние регулируется

Выход 3,3 В источник питания

Применение дизайн Примечание:

1, чувствительное лицо перед золотом без какого-либо укрытия.

2, переднее и заднее чувствительное пространство поверхности, чтобы оставить в стороне более 1 см

3, модуль несущей самолета и установить как плоскую линию

4, некоторое применение эффективной области обнаружения

5, компонентная сторона модуля является положительным чувствительным лицом, обратная-отрицательная Чувствительная поверхность. Отрицательное восприятие поверхности менее эффективное

6, микроволновые модули не могут быть масштабными приложениями в той же области, в противном случае будут взаимные помехи. Между одиночными людьми на расстоянии более 1 м
