HDMI Matrix 8X8 HDMI Matrix 4x4 HDMI Switcher 4X4 4x2 8X8 HDBaseT Matrix 4x4 HDMI Matrix поддержка HDBT и ИК-управления RS232

4 K 2 K очень четкий не ПечатныйНа корпусе изделия шелкография a4 KОт имени поддержки продукта 4 K, 4 K сейчас еще не является универсальным, у вас нет источника 4 K и 4 K программы, вы не можете измерить эффект 4 K, но есть много недоброжелательных предприятий под названием 4 K, продукт не поддерживает 4 K, И когда вы обнаружите этот факт, вы будете трать время на права, и это заставит вас чувствовать себя плохо. Это хорошее соотношение цены и качества! Вы можете увидеть эту картинку.

Эта Матрица HDMI является матрицей 4 на 4 DVI/HDMI true. Он позволяет любому источнику (Blue-Ray плеер, HD dvd-плеер, спутниковый приемник, игровая система и т. д.) быть показанным на любом из четырех дисплеев одновременно, независимо от того, является ли источник HDCP или нет. Дополнительное расширение инфракрасного приемника, ИК-излучатель, RS232 и порт Ethernet поставляются для дистанционного управления.

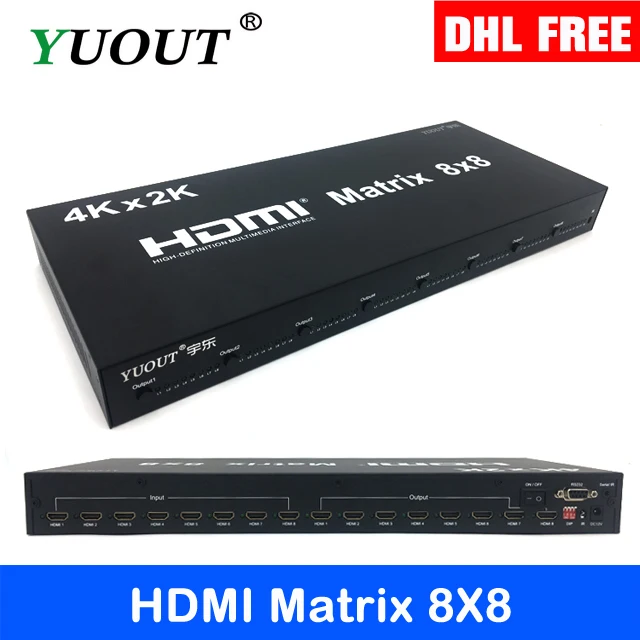

8x8 видео Матрица с hdmi1.4, hdcp1.4, поддержка 4 k x 2 k, rs232 управление

Особенности:

Восемь входных сигналов HDMI, которые будут независимо распределены или переключены на восемь дисплеев, которые поддерживают вход сигнала HDMI Поддержка HDMI 1.4b и HDCP1.4 Поддержка 8/10/12/16 бит глубокий цвет Поддержка максимального разрешения 3840x2160 @ 30 Гц Поддержка аудио формата DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD Поддержка Время сигнала сброса Поддержка AWG26 HDMI Стандартный кабель, вход до 8 метров, выход до 8 метров Входные порты могут управляться ИК Через RS-232 управления, для управления ПК и обновления программного обеспечения 12 V/5A внешний Питание

Физической Интерфейс схема:

HDMI 1 mdashHDMI 8 вход HDMI 1 mdashHDMI 8 Выход Мощность переключатель Последовательный порт RS232 Серийный ИК: используется для инфракрасного пульта дистанционного управления DIP: переключатель для переключения программного обеспечения для обновления ИК: используется для ИК-пульта дистанционного управления этой машиной DC 12 В: DC12V/5A powe

Выход 1: ключ выхода HDMI 1 Выход 2: ключ выхода HDMI 2 Выход 3: ключ выхода HDMI 3 Выход 4: ключ выхода HDMI 4 Выход 5: ключ выхода HDMI 5 Выход 6: ключ выхода HDMI 6 Выход 7: ключ выхода HDMI 7 Выход 8: ключ выхода HDMI 8 ИК: инфракрасный приемник -17 индикатор входного сигнала L1----L8

4 K 2 K очень четкий не ПечатныйНа корпусе изделия шелкография a4 KОт имени поддержки продукта 4 K, 4 K сейчас еще не является универсальным, у вас нет источника 4 K и 4 K программы, вы не можете измерить эффект 4 K, но есть много недоброжелательных предприятий под названием 4 K, продукт не поддерживает 4 K, И когда вы обнаружите этот факт, вы будете трать время на права, и это заставит вас чувствовать себя плохо. Это хорошее соотношение цены и качества! Вы можете увидеть эту картинку.

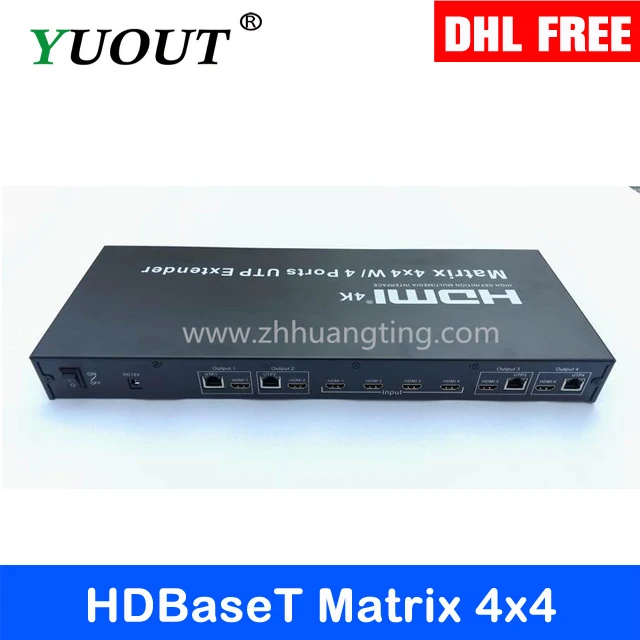

Эта Матрица HDMI является матрицей 4 на 4 DVI/HDMI true. Он позволяет любому источнику (Blue-Ray плеер, HD dvd-плеер, спутниковый приемник, игровая система и т. д.) быть показанным на любом из четырех дисплеев одновременно, независимо от того, является ли источник HDCP или нет. Дополнительное расширение инфракрасного приемника, ИК-излучатель, RS232 и порт Ethernet поставляются для дистанционного управления.

Эта матрица HDMI представляет собой матрицу 4 на 4 DVI/HDMI true. Он позволяет любому источнику (Blue-Ray плеер, HD dvd-плеер, спутниковый приемник, игровая система и т. д.) быть показанным на любом из четырех дисплеев одновременно, независимо от того, является ли источник HDCP или нет. Дополнительное расширение инфракрасного приемника, ИК-излучатель, RS232 поставляются для дистанционного управления.

HDMI matrix 4x4 имеет возможность выравнивания и усиления для обеспечения передачи сигнала HDMI через длинный кабель без потери качества. эта HDMI матрица предлагает решения для цифрового развлекательного центра, HDTV розничной торговли и шоу сайт, HDTV, STB, DVD и проектор завод, шум, пространство и проблемы безопасности, управление Центром обработки данных, распределение информации, Презентация конференц-зала, школьная и корпоративная среда обучения.

Поддержка HDMI 1,4 и HDCP1.4

Поддержка 3D

Поддержка разрешения высокой четкости 4 K x 2 K, 1080 p, 1080i, 720 p и других стандартных видео форматов

Поддержка аудио формата DTS-HD/Dolby-trueHD/LPCM/DTS/DOLBY-AC3/DSD

Входные порты могут управляться светодиодом с помощью ИК-пульта дистанционного управления

Через RS-232 управление, машина может обновить программное обеспечение, и вход и выход может быть переключен компьютером

Четыре выхода могут отображать один и тот же или другой источник одновременно независимо от того,

4 K 2 K очень четкий не ПечатныйНа корпусе изделия шелкография a4 KОт имени поддержки продукта 4 K, 4 K сейчас еще не является универсальным, у вас нет источника 4 K и 4 K программы, вы не можете измерить эффект 4 K, но есть много недоброжелательных предприятий под названием 4 K, продукт не поддерживает 4 K, И когда вы обнаружите этот факт, вы будете трать время на права, и это заставит вас чувствовать себя плохо. Это хорошее соотношение цены и качества! Вы можете увидеть эту картинку.

Эта Матрица HDMI является матрицей 4 на 4 DVI/HDMI true. Он позволяет любому источнику (Blue-Ray плеер, HD dvd-плеер, спутниковый приемник, игровая система и т. д.) быть показанным на любом из четырех дисплеев одновременно, независимо от того, является ли источник HDCP или нет. Дополнительное расширение инфракрасного приемника, ИК-излучатель, RS232 и порт Ethernet поставляются для дистанционного управления.

HDMI matrix 4x4 имеет возможность выравнивания и усиления для обеспечения передачи сигнала HDMI через длинный кабель без потери качества. эта HDMI матрица предлагает решения для цифрового развлекательного центра, HDTV розничной торговли и шоу сайт, HDTV, STB, DVD и проектор завод, шум, пространство и проблемы безопасности, управление Центром обработки данных, распределение информации, Презентация конференц-зала, школьная и корпоративная среда обучения.

Особенности:

Поддержка HDMI 1,4 и HDCP1.4

Поддержка 3D

Поддержка разрешения высокой четкости 1080 p, 1080i, 720 p и других стандартных видео форматов

Поддержка аудио формата DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD

Поддержка Время сигнала сброса

Поддержка AWG26 HDMI Стандартный кабель, вход до 10 метров, выход до 20 метров

Входные порты могут управляться светодиодом с помощью ИК-пульта дистанционного управления

Через RS-232 управление, машина может обновить программное обеспечение, и вход и выход может быть переключен компьютером

Четыре выхода могут отображать один и тот же или другой источник одновременно независимо от того, является ли источник HDCP или нет

Все четыре выхода включают один разъем HDMI-A и один разъем RJ-45. Они могут выход одновременно

Есть четыре разъема ИК-излучателя для подключения кабеля IR TX. Сигнал ИК переключается на сигнал HDMI. То есть, когда пользователь просматривает сигнал STB, который подключен к input3, ИК-сигнал переходит к разъему IR tx3.

Потому что каждый разъем ИК-излучателя относится к одному входному порту HDMI. Убедитесь, что кабель IR TX подключен к разъему ИК-излучателя и подключите ИК-излучатель к ИК-окну устройства-источника HDMI, которое было подключено к связанному входному порту. Например, STB подключен к input1, и затем, если пользователь хочет управлять STB через ИК-систему обратного вызова, подключите ИК-разъем TX к ИК-излучателю source1. И, прикрепите ИК-излучатель к ИК-окну STB.

Есть четыре гнезда ИК-приемника для подключения ИК-кабеля RX. Сигнал ик-ТХ направляется на сигнал HDMI.

Нажмите кнопку выбора output1 и кнопку выбора output4 одновременно около 3 секунд. После того, как все выходные светодиоды мигают, матрица переходит в режим переключения матрицы IR TX. Каждый ИК-разъем приемника относится к одному выходному порту HDBT. Убедитесь, что кабель IR RX подключен к ИК-разъем приемника и подключите ИК-излучатель к ИК-окну устройства HDMI раковина, которое было подключено к связанному HDBT приемнику. Например, HD lcd подключен к HDBT приемнику, который подключил HDBT output1 матрицы, а затем, если пользователь хочет управлять HD lcd через ИК-систему, подключите ИК-разъем RX К ИК-приемнику sockert1. И воткните ИК-излучатель рядом с ИК-окном HD lcd, перейдите в режим ИК-матрицы TX, нажмите кнопку output1, чтобы выбрать первый ИК-канал.

Параметры:

Разрешение HDMI 24/50/60fs/1080 p/1080i/720 p/576 p/576i/480 p/480i

Поддержка аудио формата цвета…… ..…….… ........ …… .. 36bit

Поддержка аудио формата DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

Максимальная скорость передачи данных…….…….…… ....……. …… .. 3,4 Гбит/с

Входной и выходной сигнал TMDS 0,5 ~ 1,5 Вольт p-p

Входной и выходной сигнал DDC ................. 5 вольт p-p (ttl)

Вход кабель расстояние.……….…… ..……. ≤ 10 м Стандартный кабель HDMI

Расстояние между выходным кабелем ..................... ≤20m AWG26 HDMI Стандартный кабель

Максимальный рабочий ток……….…… 2. 0A

Формат адаптера питания… Вход: AC (50 Гц, 60 Гц) 100-240 В; Выход: DC12V/5A

Диапазон рабочих температур (от-15 до + 55)

Диапазон рабочей влажности 5-90% относительной влажности (без конденсации)

Размеры (Д х Ш х В) 435*170*45 (мм)

Вес… ..…….….… .. 1860 г
