HF VHF UHF VNA векторный сетевой анализатор комплект 50 кГц-1000 МГц 4,3 "ЖК-Дисплей Чехол из стекловолокна NanoVNA-F

Описание:

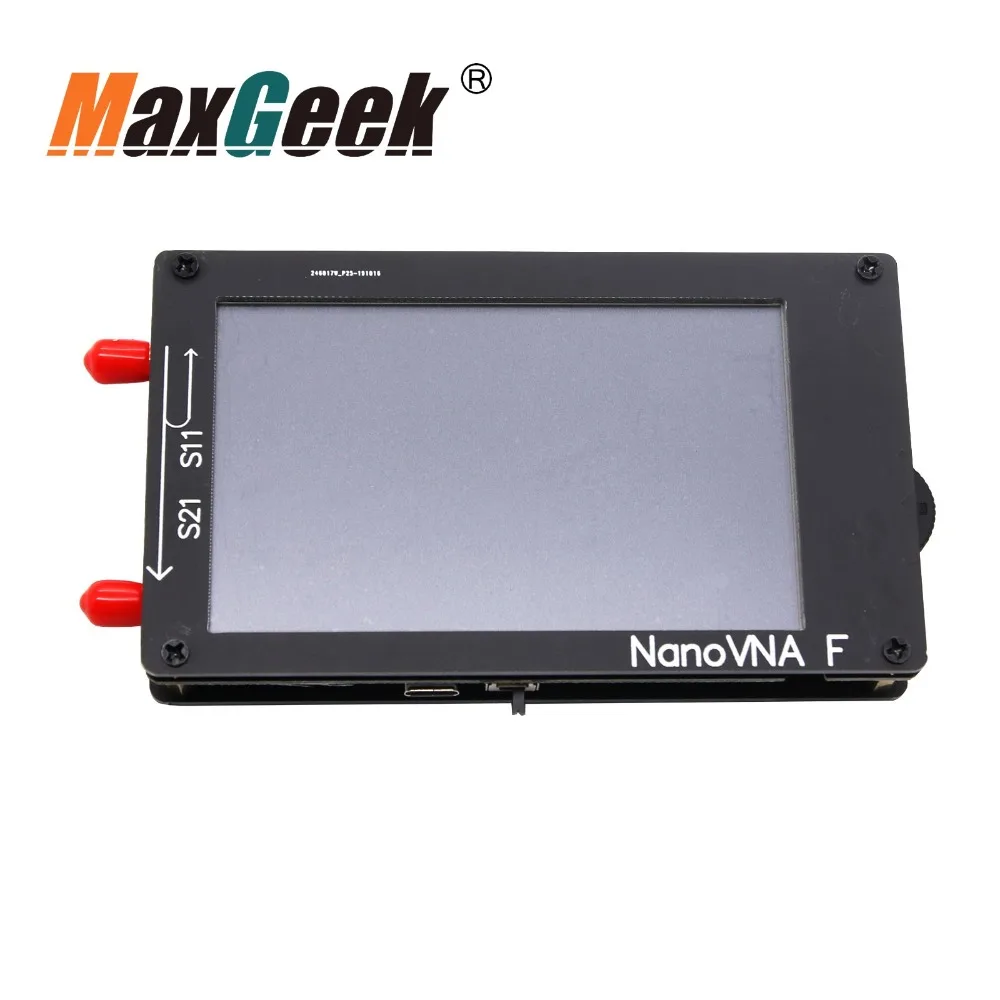

NanoVNA-F Мини векторный сетевой анализатор является продуктом на основе проекта с открытым исходным кодом нановны (Https://ttrf.tk/kit/nanovna/). РЧ-часть соответствует оригинальной версии (NanoVNA-F использует коэффициент гармонического спреда с частотой измерения до 1 ГГц).

Аппаратное обеспечение основные функции:
-4,3 дюймовый ips TFT ЖК-дисплей с большим углом обзора. Пользователи могут четко читать даже при сильном наружном светильник
-Более длительное время работы в режиме ожидания. USB порт расширения используется для зарядки других предметов, когда не используется для измерения
-Больший ток 2A зарядки IC с более коротким временем полной зарядки
-Увеличенный пульсатор с лучшим функциональным ощущением
-Больший выключатель питания с лучшим ощущением работы
-Поддержка переключения меню на китайском и английском языках
-Обновление пользовательской программы через режим виртуального диска U
-Программное обеспечение с открытым исходным кодомGithub.com/flyoob/NanoVNA-F

Основные параметры:
-Размер: 14x7,5x2 см (Д * Ш * В)
-Материал корпуса: Стекловолокно FR4 2,0 мм
-Частота измерения: 50 кГц ~ 1000 МГц (50 кГц ~ 1 ГГц)
-Выход RF:-13 дБм (максимум-9 дБм)
-Точность частоты: <0.5ppm
-Порт SWR: <1,1
-Дисплей: 4,3 дюймов ips TFT (800x480)
-USB интерфейс: usb type-C Режим связи: CDC (последовательный)
-Потребляемая мощность: USB 5 V 200mA
-Макс. Зарядный ток: 2 А
-Выходная мощность: 5 V/1A; Поддержка Android, Apple мобильного телефона
-Количество калибровочных точек: 101
-Количество точек сканирования: 101
-Отслеживание дисплея: 4; маркировка: 4; Сохранение настроек: 5
-Время сканирования: около 1,9 с/1 раз (50 кГц ~ 1000 МГц полный диапазон частот)
-Применение: Измерьте параметры S, соотношение напряжения стоящей волны КСВ, фазовую карту, групповую задержку, диаграмму Смита и т. Д.

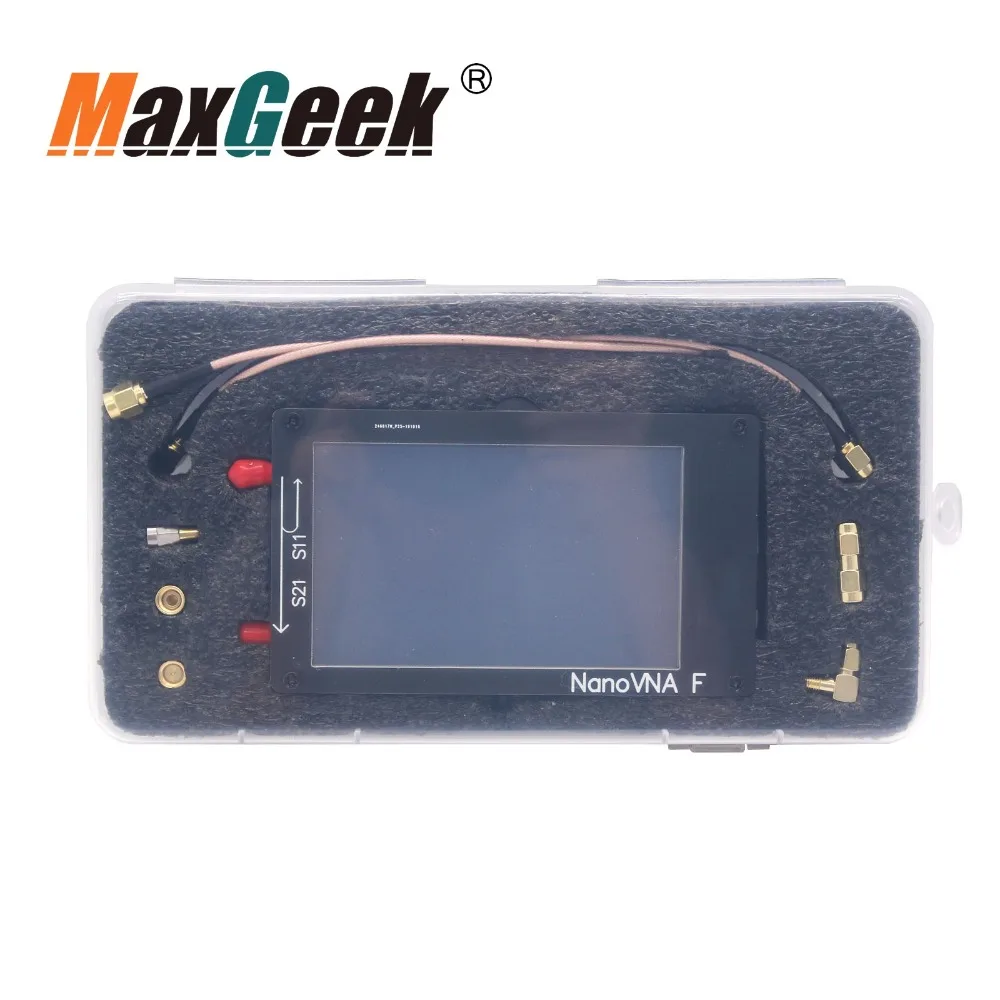

Посылка включает в себя:
-Анализатор векторной сети-1 шт.
-2 х 20 см SMA-JJ RG316 кабели
-Стандартная нагрузка 50Ω-1 шт.
-1 калибровочный элемент открытой цепи
-1 калибровочный элемент короткого замыкания
-1 х SMA-JJ игла с двойной головкой
-1 х SMA l-образный разъем
-1 кабель для передачи данных типа C
-1 х нановна-Ф руководство по быстрому запуску
