Описание

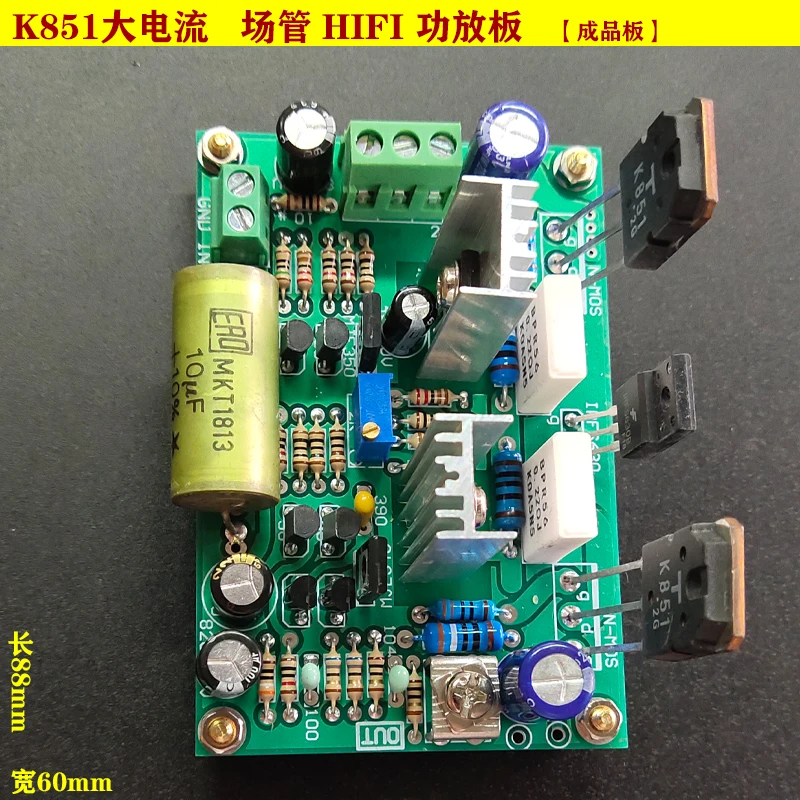

Примечания:Эта плата представляет собой моно-дизайн двухканальный стерео ей нужно два кадра.
Рамка доски идеальна, строгий дизайн. благодаря многократной коррекции, совершите характеристики FET, позвольте вам потратить очень мало денег, почувствовать очарование смелости. по сравнению качество звука winsPASS ACA и 1969
Когда мы платим высокую экономичную цену, приносим истину фанатам, высокое качество прослушивания, без концепции интеллектуальной собственности. моя доска всегда не будет нижней линии копировальной доски, имитация. нарочито Замените красочными элементами, обманьте ваших друзей, хвастайтесь ростом. мы оптимизируем детали с течением времени, они не могут быть подобраны случайной доской.На самом деле суть Плата усилителя мощности-PCBRouting 、 раскладка клавиатуры и калибровки!
K851(200 V/30A))Наш shopK851 Оригинал новых Toshiba Hongkong получить товары, которые не демонтируются.
Toshiba старая аудио специальная труба, характеристики положительного температурного коэффициента, сильная тяга, не мягкая нога в низкой частоте(Низкочастотные мягкие ножки отрицательного температурного коэффициента трубки
Полевой транзистор:
Очень высокое входное сопротивление устройства управления напряжением 。 его характеристики аналогичны характеристикам электронной трубки. усилитель изготовлен из полевой трубки теплый, сладкий, известный своей мягкостью. это называется "Danwei усилитель" энтузиастами.
Такое превосходное устройство, как его можно зарыть. Некоторые усилители, сделанные мной, ответственные за рекомендации платы усилителя мощности для вентиляторов.
Исследования на многих известных усилителях мощности управления на местах, для того, чтобы дать полное представление уникальному Шарму управления на местах, это издание принимает квазидополнительный дизайн,(Мин и Tianlong)Квази дополнительных можетХраните в большом количестве даже гармонические компоненты, чтобы сделать чувство слуха достаточно гладким, полный, изысканный. процесс тестирования этой версии, независимо от того, насколько Громкая громкость, я не думаю, что она шумная, пластина имеет сильную эластичность на низкой частоте, Овертон богатый, это опьянение. это стоит прослушивания в течение длительного времени 。
Проводка ссылка для рисования
Схема установки теплоотвода (автономный теплоотвод)
Особое внимание:
Рабочие точки усилительных трубок всех уровней тщательно и строго разработаны. разница и уровень напряжения очень большие, в основном, статический ток последней ступени большой трубки больше, чем 0, избегайте перекрестных искажений, не увеличивайте статический ток последней большой трубки, долгосрочная проверка, пожалуйста, настройтесь5mato30maО。(Рекомендуемые данные тестовых точек 3.5mv, которые будут делать конференции задним ходом)Не следуйте в Интернете слепо, бесконечное увеличение статического тока.
《Статический ток отгрузки калибровку, ни один документ, который не мешкаю.》
★Обратите особое внимание на наблюдать за одной точке заземления для двухканальный сигнал линия должна быть как можно более коротким
Отладки должны прочитать:
《 1 》 эта плата усилителя мощности питается от положительного и отрицательного постоянного тока (±24в -- ± 45 В)Не имеют непосредственный контакт в выходной трансформатор с платойВыход трансформатора должен быть исправлен, он может быть подключен к плате после фильтрации убедитесь, что положительный и отрицательный не может быть изменен.
《 2 》 перед включением питания отладка платы радиатор должна быть установлена,Основная труба 、 температурной компенсацией трубы должна быть установлена на одном и том же теплоотвод температурной компенсацией трубы должны быть способны надежно для того чтобы чувствовать Температура больших трубыИ каждый полицейский должен быть оснащен изоляционным листом слюды (мы доставим), затем Используйте мультиметр, чтобы проверить, определяется ли Изоляция между теплоотводом и силовой усилитель труба
《 3 Short короткое замыкание входного терминала к земле во время ввода в эксплуатацию, чтобы предотвратить индукцию шума окружающей среды
《 4 》 преимущества подойдет как для повседневной носки, так Плата усилителя, гибкий чехол выбор,Но проблема контура заземления должна быть учтена.Laoshao несет ответственность за то, чтобы знать, во-первых, горения потребности обучения (поиск сети усилитель мощности с заземлением) 。Единственная Стыковочная точка между всей машиной и шасси, это два. RCAMerge точка входного гнезда заземления провода 。220 подтвердите, что заземляющий провод V розетки соединен с эквивалентным терминалом здания, может быть подключен к шасси, if220 заземление V розетки подвешено, не забудьте подключиться к шасси
Электрические параметры:
Напряжение питания: прямое ± 24 В до ± 45 в(Трансформатор двойной 18В ~ двойной 33В)
4 из-за высокого тока радиатор должен быть достаточно большим напряжением рекомендуется не превышать ± 35в
Усилитель сигнала: новый чистый importON (An Mei) MPSA56 MPSA06
Усилитель напряжения/нажимная труба: вкл (An Mei) MJE340/MJE350
Последний этап основной трубы: чистый импорт из Toshiba, Япония K851 (200 V 30A)
Входное соединение: West GermanyERO 1813 10 мкФ/100 в
Развязка мощности: японская химическая промышленность
Коэффициент конверсии: 33 в/США (при считывании критической деформации квадратной волны осциллографа время скалолазания)
Искажение: 1 кГц 0.007% 10 кГц 0.026%
Частотный диапазон: 20 Гц ~ 22 кГц-1 дБ
Выходное сопротивление: 4Europe ~ 8 Europe (не ниже than4Europe)
Выходная мощность: 125 плитка
