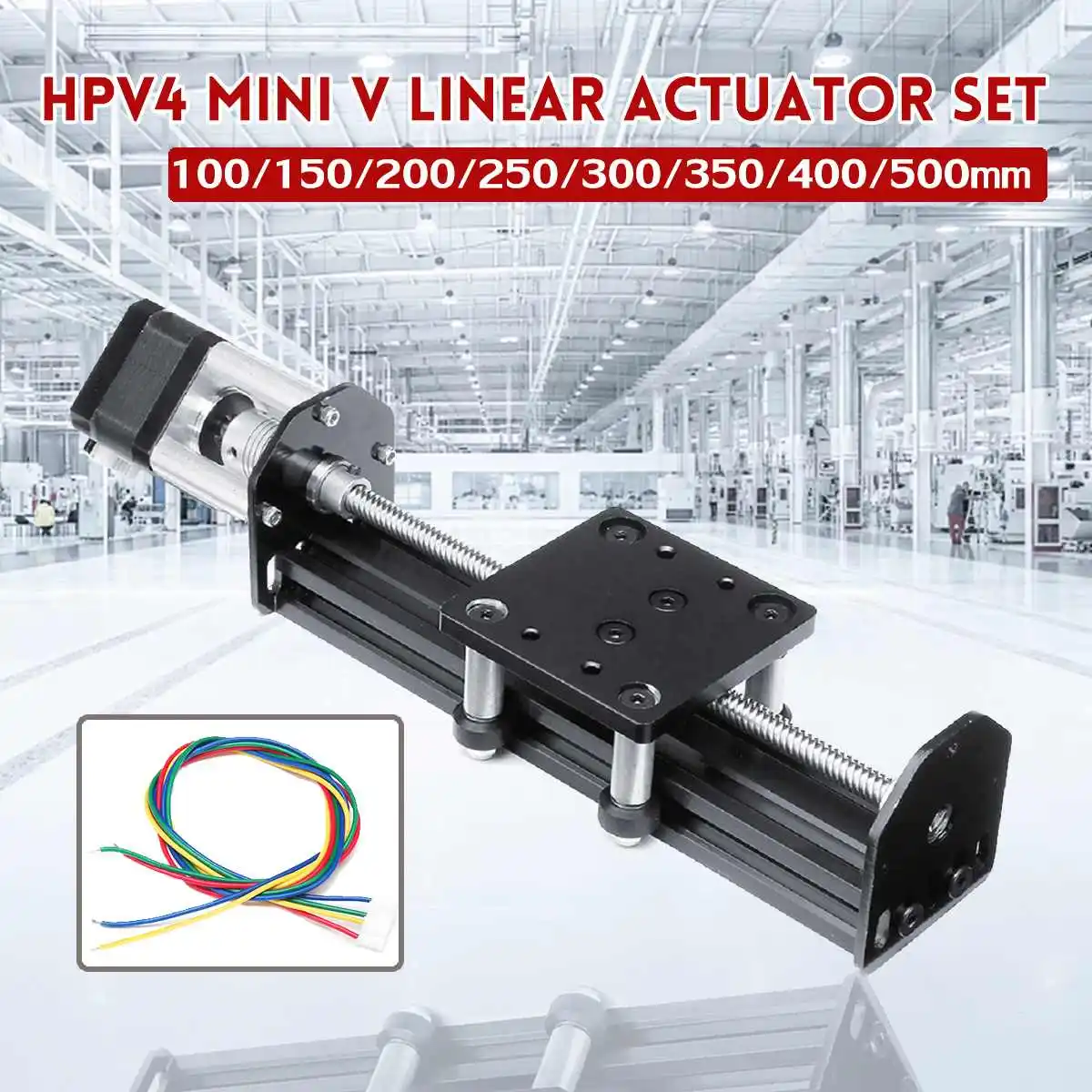

Наименование: HPV4 Мини V линейный привод набор
Модель: HPV4
Технические характеристики
Ширина или диаметр направляющего: 2040
Поездок:100/150/200/250/300/350/400/500 мм
Двигатель: 17HS3401S шаговый двигатель
Мотор диаметр стержня:30 см
Общая длина = эффективный ход + 170 мм
Область применения: 3D-принтеры, оборудование для мониторинга, медицинское оборудование, текстильное оборудование, упаковочное оборудование, освещение, лазер
Гравировальное, автоматизированное оборудование, Нестандартное оборудование, размещающая машина и т. Д.
Посылка в комплекте
1 х HPV4 Мини V линейный привод набор
1 х электродвигатель (30 см)
17HS3401-S мотор:
| Модель | 17HS3401-S |
| Тип | Гибридный |
| Фазы | 2 |
| Угол поворота | 1,8 ° |
| Двигатель Размеры | 42x34 мм |
| Вал | "D" Вал 21 x ф5мм |
| Выход Путь | Штепсельная линия "4" |
| Руководств мотора | Dupont line (1 м) |
| Адаптер для езды на автомобиле | Двухфазный шаговый привод |
| Сфера применения | 3D-принтеры, оборудование для мониторинга, медицинское оборудование, текстильное оборудование,
Упаковочное оборудование, освещение, лазерная гравировка, автоматизация
Оборудование, Нестандартное оборудование, машина размещения и т. Д. |
Электрические характеристики:
| Модель No. | Шаг
Угол обзора | Мотор
Длина | Номинальная
В настоящее время | Сопротивление
/Фаза | Индуктивность
/Фаза | Холдинг
Высокий крутящий момент | Стопор
Высокий крутящий момент | Инерции
Ротор | Без свинца |
| (°) | (Д) мм | (A) | (Ω) | (MH) | (Н. См) | (Н. См) | (Г. См?) | (Нет.) |
| 17HS3401-S | 1,8 | 34 | 1,3 | 2,4 | 2,8 | 28 | 1,6 | 34 | 4 |
Общие Параметры:
| Уточнений шаг угла | ± 5% (полный шаг, без зарядки) |
| Точность сопротивления | ± 10% |
| Уточнений индуктивности | ± 20% |
| Температура подъем | 80 градусов (номинальный ток, 2 фазы) |
| Температура окружающей среды | (-20 °)-(+ 50 °) |
| Сопротивление изоляции | 100MΩ Min, 500VDC |
| Изоляции силы | 500VAC в течение минуты |
|
